薄壁深沟球轴承1000915精密结构

　　在做回转支承类零件选型时，薄壁深沟球轴承往往出现在径向安装空间被严格压缩、但又需要承担连续旋转载荷的工位上。这套1000915号轴承对应GOST 8338-75标准体系，属于特轻系列的向心深沟球结构，整体截面高度远小于常规6类轴承，内外圈的壁厚都控制在较薄的水平，最直观的优势就是在相同内径条件下，外径尺寸更小、轴向宽度更窄，能够塞进普通标准轴承无法容纳的紧凑腔体里。

　　从实际设备布局来看，这类薄壁轴承常见于几类典型场景：一类是通讯设备里的回转关节，比如天线俯仰转台、小型云台的转轴部位，外壳内部留给支承件的径向余量往往只有几毫米，普通轴承会直接顶到周边走线槽或者壳体壁；第二类是轻工自动化设备的从动滚轮、导轮支承，像包装线的薄膜导向辊、3C检测设备的轻载转盘，载荷不大但转速不低，需要支承件自身重量轻、转动惯量小；第三类是仪器仪表的分度回转盘，比如光学检测台、小型旋转工作台，要求轴承回转间隙小、径向跳动低，同时不能因为支承件体积过大挤占被测工件的放置空间。

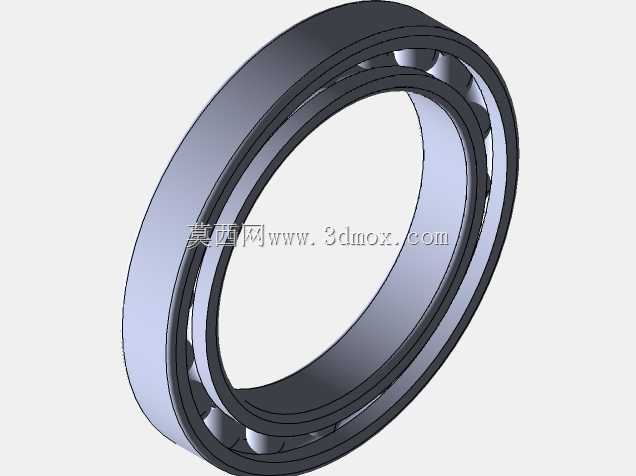

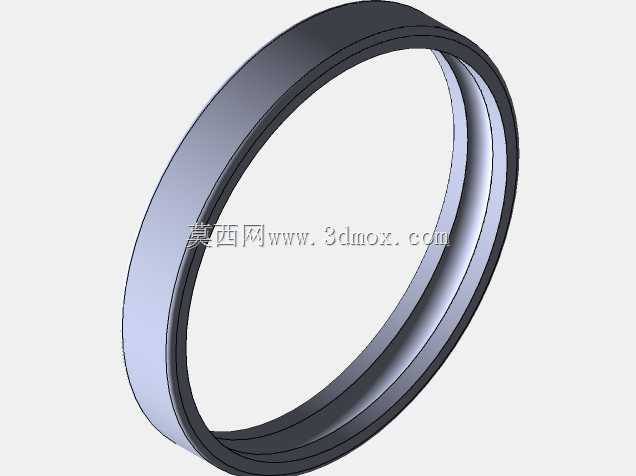

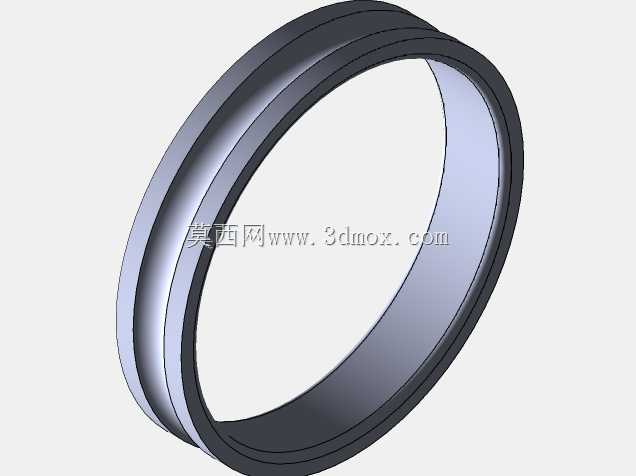

　　拆解这套轴承的结构逻辑，它采用最经典的深沟球滚道构型：内圈外圆柱面加工出连续的弧形深沟滚道，外圈内圆柱面对应加工同曲率的滚道，中间沿圆周均匀布置一列钢制滚动球体，滚道的曲率半径略大于钢球半径，既保证钢球在滚道内可以顺畅滚动，又能让接触区同时承受径向载荷和少量双向轴向载荷。和重载轴承不同，这个特轻系列没有设计厚重的保持架侧板，整体保持架采用浪形冲压结构，两片薄钢板冲压成兜孔形态，把每一颗钢球分隔在独立兜孔内，避免钢球之间直接接触摩擦，冲压保持架自身重量极轻，高速回转时的离心载荷很小，非常适合中高转速、轻载荷的连续运行工况。

　　建模过程中首先要把控的是安装边界尺寸：轴承的内孔是和转轴轴颈配合的基准面，装配时一般采用基孔制过渡配合，轴颈的加工公差通常取k6或者m6，保证内圈和轴同步回转，不会出现内圈跑圈打滑；轴承的外圆柱面和箱体轴承孔配合，多采用基轴制间隙配合或者过渡配合，箱体孔公差取J7或者H7，方便装配时压入，同时允许外圈在少量热胀情况下有微小蠕动空间，避免轴承内部憋劲。轴向方向上，这套轴承的宽度尺寸很小，安装时不需要复杂的锁紧结构，多数场景下用孔用弹性挡圈或者轴用挡圈就能完成轴向定位，不需要加工厚重的轴承端盖，进一步压缩整个转轴组件的轴向长度。

　　从功能特性上看，这种薄壁深沟球轴承的摩擦系数极低，滚动接触的摩擦损失远高于滑动轴承，启动转矩非常小，哪怕是驱动功率只有几十瓦的小型伺服电机，也能轻松带动轴承连着负载平稳启动，不会出现低速爬行的问题。它的对中容错能力也比较友好，当转轴存在轻微的挠度变形、或者两个相邻支承座的同轴度有小范围偏差时，深沟滚道可以通过钢球的微小位移补偿少量角度偏差，不会像滚子轴承那样对安装偏斜极其敏感，降低了周边机架的加工精度要求。

　　设计建模时需要特别留意几个细节：一是滚道的曲率中心不能和钢球中心完全重合，要预留合适的接触角余量，保证承受轴向力时钢球不会从滚道边缘脱出；二是内外圈的挡边高度要匹配钢球直径，挡边过低会导致轴承拆分时钢球散脱，挡边过高则会增加滚动体和挡边的滑动摩擦；三是密封形式的取舍，这个型号本身是开式无密封结构，适合在有油脂润滑、周边环境清洁的封闭腔体里使用，如果应用在多粉尘的工况，需要在轴承外侧额外加装防尘盖或者密封圈，不能直接把开式轴承暴露在磨屑环境里。润滑方面，这类薄壁轴承出厂时通常填充少量锂基润滑脂，维护周期很长，长期运行时只需要每隔较长周期补充一次同牌号润滑脂，不需要复杂的稀油润滑回路，非常适合分散布置、维护可达性差的转轴工位。在整机组装时，压装轴承要注意施力位置：压内圈时力只能作用在内圈端面，压外圈时力只能作用在外圈端面，绝对不能通过滚动体传递压装力，否则会在滚道表面压出凹痕，直接导致轴承回转精度丧失、运行时产生异响和振动。
