薄壁向心滚针轴承三维结构设计

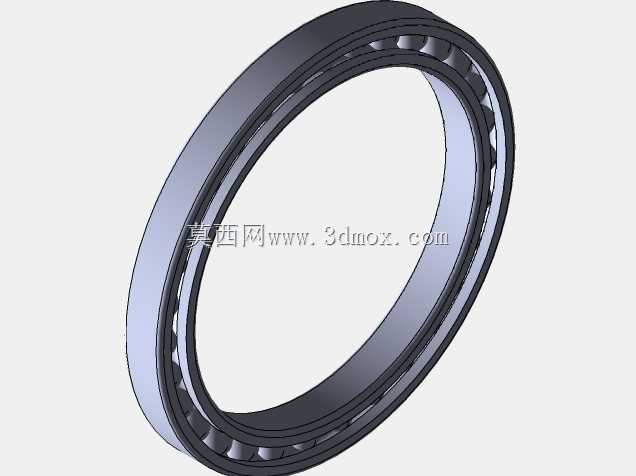

　　在径向安装空间被严格压缩的传动布局里，常规深沟球轴承的套圈壁厚与滚动体直径往往无法同时满足承载和边界要求，这类场景下薄壁型向心滚针轴承就成为轴系支撑的首选元件。本次完成的三维结构围绕大孔径、窄截面的回转支撑需求展开，整套零件按照GOST 8338-75对应的滚针轴承系列几何关系搭建，内外套圈、滚针保持架组件全部按照实际装配关系建模，没有采用简化圆环代替滚动体的做法，后续在工程图中直接投影即可生成滚针分布、挡边高度、保持架窗孔位置等细节视图。

　　从实际设备用途来看，这类轴承大量出现在通讯设备的回转铰接部位、便携式工程机械的转轴、轻工自动化输送线的惰轮辊筒、汽车变速箱的辅助支撑轴以及机床进给机构的紧凑支承位。这类位置的共同特点是轴颈直径已经由传动扭矩或走线空间确定，但轴承外径不能随孔径同步放大，轴向可用宽度也往往被相邻齿轮、密封件、端盖挤占。滚针采用线接触方式承载，相同径向截面下的额定动载荷远高于同尺寸球轴承，能够在低速摆动、中等转速连续回转以及间歇性冲击载荷下保持稳定的支撑刚度。

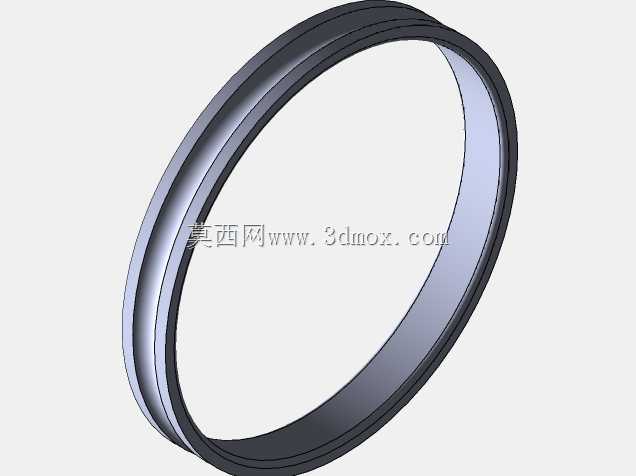

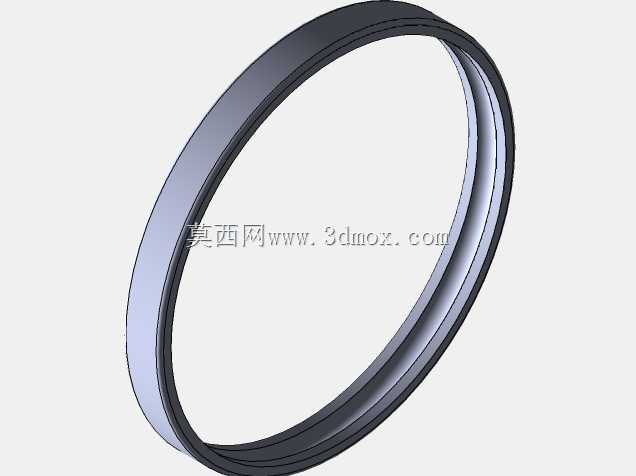

　　建模过程中首先确定的是安装边界而非零件细节。轴与内圈配合面按照基孔制过渡配合选取，外壳孔与外圈配合面按照基轴制过渡配合控制，三维装配里预留了配合面的公称尺寸，未直接把轴和套圈合并为同一实体，方便后续工程师在总装中替换配合公差、校核挡肩高度。内圈两侧挡肩高出滚道底面的尺寸需要覆盖滚针端面的引导范围，避免轴系受偏载时滚针从滚道边缘脱出；外圈滚道与内圈滚道的同轴度在装配层级通过同轴心配合约束，滚针组件沿圆周均布，每根滚针的圆柱面同时与内外滚道相切，保持架的窗孔侧壁与滚针端面保留微小侧向间隙，保证滚针在公转过程中不会相互摩擦卡滞。

　　外形尺寸方面，该轴承属于超薄壁系列，整体径向厚度远小于同孔径标准球轴承，轴向宽度也控制在窄系列范围内。三维模型中套圈端面做了平整处理，未额外设置密封槽，对应开式轴承的使用工况，适合在已有外部润滑腔、油脂定期补充或者油浴润滑的齿轮箱内部使用。若设备现场存在粉尘、切削液喷淋问题，可在轴承外侧相邻位置单独设计迷宫密封或骨架油封，轴承本身的窄截面不会额外占用密封布置空间。滚针长度与滚针直径的比例按照长圆柱滚子规范控制，避免长径比过大导致滚针在受载时发生偏斜，滚道有效宽度略大于滚针长度，给轴向热膨胀留出窜动量。

　　设计思路上没有追求复杂外形，所有结构特征都服务于“小截面、高径向承载、便于装配”三个核心目标。内圈和外圈采用可分离式结构逻辑，在虚拟装配中可以单独拆解：先将外圈压入壳体孔，再把穿好滚针保持架组件的内圈随主轴一同推入，这种装配顺序在自动化生产线的主轴预装工位非常实用，不必像不可分离轴承那样强制整体压装，降低了滚道被压伤的风险。保持架采用窗式结构，兜孔把每根滚针分隔开，相邻滚针之间保持固定周向间距，运转时滚针各自绕自身轴线自转，同时沿滚道公转，保持架引导滚针平稳进入承载区，减少滚动体之间的滑动摩擦。

　　在工程校核层面，三维模型保留了完整的圆柱面、端面和倒角特征，套圈两端的倒角尺寸对应安装引导角，压装时倒角先对准轴肩或壳体孔口，避免尖锐棱边刮伤配合表面。滚道表面在模型中以光整圆柱面表达，工艺上对应磨削加工，粗糙度要求高于套圈外圆和端面，这也是轴承能够长期维持低噪声、低磨损的关键。轴肩和壳体孔台肩的圆角半径在总装布局时需要小于轴承套圈倒角，否则会出现轴承端面无法贴紧定位面的问题，这一点在三维干涉检查中可以直接通过剖面视图验证，把台肩圆角、套圈倒角、相邻零件间距放在同一剖切面里核对，能提前发现二维图纸中容易遗漏的装配干涉。

　　对于通讯类回转工具和小型便携设备，轴承重量也是不可忽视的指标，薄壁套圈配合细长滚针的组合在保证承载能力的同时显著降低了整套铰接机构的转动惯量，操作人员反复摆动设备时的迟滞感更小。在连续运转的输送辊筒场景中，该类轴承可以直接压装在辊筒内壁，省去额外的轴承座零件，辊筒两端轴颈作为内滚道时还可进一步取消内圈，进一步压缩径向尺寸，本模型保留完整内外圈的结构则更适合轴颈表面无法达到轴承级热处理硬度的普通碳钢轴，降低对轴加工精度的要求。整套三维结构把滚针、保持架、内外套圈的装配关系完整呈现，既可以作为选型阶段的空间校核参照，也能直接用于派生不同孔径、宽度的同系列轴承设计。
