深沟球轴承413径向承载旋转支撑结构

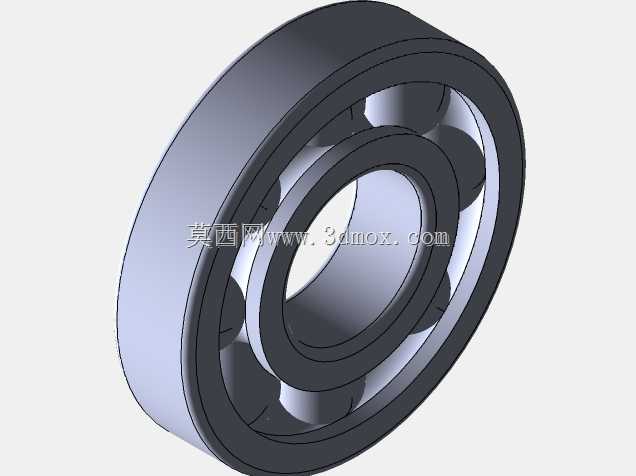

　　这套深沟球轴承三维结构，对应苏标GOST 8338-75规范下的413规格轴承，建模时完整还原了轴承从外圈、内圈、滚动钢球到保持架的全部装配关系，没有做简化省略，结构工程师在做整机传动布局时，可以直接调取该模型核对轴系安装空间、校核相邻零件干涉，也能作为同系列轴承选型时的尺寸参照样本。

　　从实际设备应用场景来看，这类径向承载为主的深沟球轴承，覆盖的工况非常宽泛：中小型减速机的输入输出轴支撑、普通输送设备的辊筒转轴、农用机械的传动轮轴、通风设备的叶轮轴、普通机床的轻载辅助轴系，都会用到同结构类型的轴承。它的核心作用是在转轴和固定机座之间建立低摩擦的滚动支撑，把轴运转过程中产生的径向载荷，通过内圈传递给滚动钢球，再经由钢球传导到外圈，最终分散到设备的轴承座安装面上，同时约束轴的径向跳动，保证轴上齿轮、带轮、联轴器的回转同轴度。

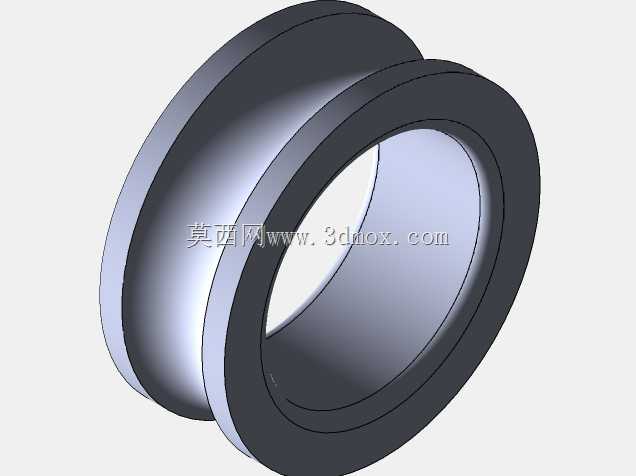

　　建模过程中首先梳理的是各零件的配合边界：内圈的内孔是和转轴轴颈配合的面，实际加工装配时一般选过渡或者小过盈配合，防止内圈和轴之间出现相对打滑蹭伤轴面；外圈的外圆柱面是和轴承座孔配合的面，多数常规工况采用间隙或者过渡配合，方便压装拆卸，在有轴向浮动需求的轴系里，外圈还可以在座孔内做小范围轴向窜动，补偿轴受热伸长产生的尺寸变化。模型里内圈的两侧挡边、外圈的滚道曲率都按照深沟球轴承的标准几何关系绘制，滚道的圆弧半径略大于钢球半径，保证钢球和滚道之间是赫兹接触的合理曲面形态，既可以承载径向力，也能承受一定比例的双向轴向载荷，应对轴系运行中出现的轻微轴向窜动。

　　钢球和保持架的部分是建模时容易被忽略的细节：整套轴承的滚动体沿周向均匀排布，保持架的兜孔把每一颗钢球分隔开，避免钢球之间直接接触摩擦，运转时保持架会带动钢球沿滚道等间距分布，让载荷沿周向均匀分担，不会出现滚动体扎堆、局部载荷过载的问题。模型里保持架的兜孔间隙、钢球露出内外套圈的比例都符合实际轴承的装配逻辑，剖切查看时可以清晰看到钢球同时和内圈滚道、外圈滚道接触的状态，没有出现几何穿模或者滚动体完全嵌死在套圈里的错误。

　　外形尺寸和安装边界的处理上，轴承的轴向总宽度、外圈外径、内圈内孔都遵循对应规格的标准尺寸链，两侧端面的倒角也做了还原——这些倒角不是无关的装饰结构，实际压装时，倒角可以引导轴承顺利进入轴颈和座孔，避免锋利的棱边刮伤配合面，也能减少压装时的应力集中。在整机布局阶段，工程师把这个轴承模型装入轴系时，需要在轴承两侧预留对应的定位空间：如果是用轴用弹性挡圈定位内圈，就要在内圈外侧的轴段留出挡圈槽的位置；如果是用轴承端盖压紧外圈端面，就要在轴承座的端面留出端盖的安装止口和密封件空间，模型的端面位置可以直接用来核对端盖的压紧行程，避免压装时出现间隙过大导致轴承窜动，或者压得过紧把轴承夹死、运转时滚动体无法灵活转动的问题。

　　设计思路上，这类标准轴承属于通用机械里的标准化基础零部件，不需要设备厂家自行加工生产，三维建模的核心价值不是重新设计轴承，而是在整机设计阶段精准还原它的真实外形和装配尺寸，提前排查干涉：比如轴承外圈和轴承座孔的侧壁是否留足了间隙、内圈和轴肩的贴合面是否完全接触、轴肩的高度是否低于内圈的倒角高度方便拆卸、座孔的挡肩高度是否不会碰到外圈的密封面，这些细节都可以通过完整的三维装配模型提前校验，避免到了加工装配阶段才发现轴肩过高、轴承无法贴紧定位面，或者相邻零件和轴承外圈发生摩擦的问题。

　　从运行特性来看，深沟球轴承的摩擦阻力小，极限转速高，对中低速到中高速的常规轴系都有很好的适配性，结构本身简单可靠，日常维护时只需要按照工况填充对应的润滑脂，保持架和滚动体的结构不容易出现散架故障。这套完整的装配模型把所有零件的相对位置都做了约束，旋转轴系做运动仿真时，可以直接给内圈设置旋转自由度、外圈设置固定约束，模拟钢球沿滚道滚动的运行状态，直观验证轴系运转时轴承的活动范围，给后续的轴承选型、寿命校核、安装结构设计提供可靠的三维几何依据。
