深沟球轴承313径向承载旋转支承结构

　　这套滚动支承结构对应苏标GOST 8338-75规范下的313型深沟球轴承，在常规中小型传动布局里属于应用面极宽的基础旋转支承件，从车间里的带式输送机托辊、小型齿轮箱输入输出轴，到农用机械的割台传动轴、轻工设备的导辊工位，再到通讯配套架设工装里的回转支承点位，但凡需要约束轴系径向跳动、同时允许轴段高速连续回转的位置，都能见到这类轴承的部署。

　　从实际装机的功能逻辑来看，这类轴承的核心作用是在旋转轴与固定机座之间搭建低摩擦的滚动界面：轴颈装入内圈孔位后，内圈随轴同步转动，外圈嵌入轴承座的安装孔内保持相对固定，中间周向均布的钢制滚珠沿着内圈、外圈上加工出的弧形滚道循环滚动，把轴系运转时的滑动摩擦替换为滚动摩擦，大幅降低动力传输过程中的摩擦损耗，同时把轴上承受的径向载荷均匀传递到机座结构上，避免轴段在受载后出现挠曲变形、回转中心偏移的问题。和同尺寸段的滑动轴套相比，它的启动摩擦阻力更小，在频繁启停、中高转速的工况下不需要复杂的压力供油润滑结构，仅靠预置的润滑脂就能维持长期运转，维护门槛很低。

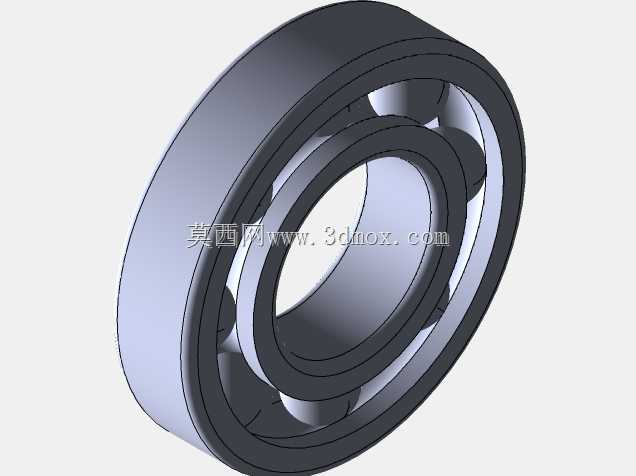

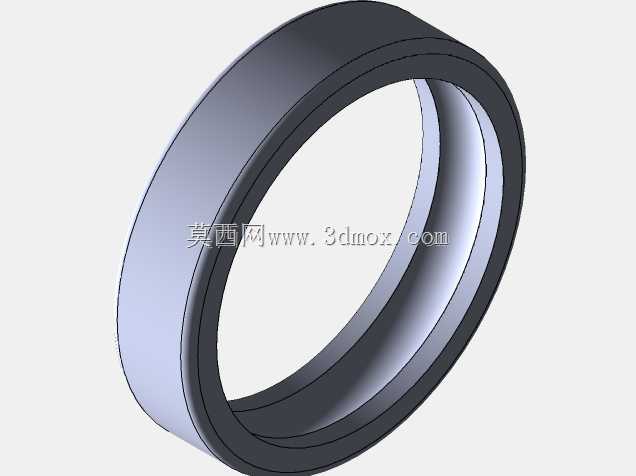

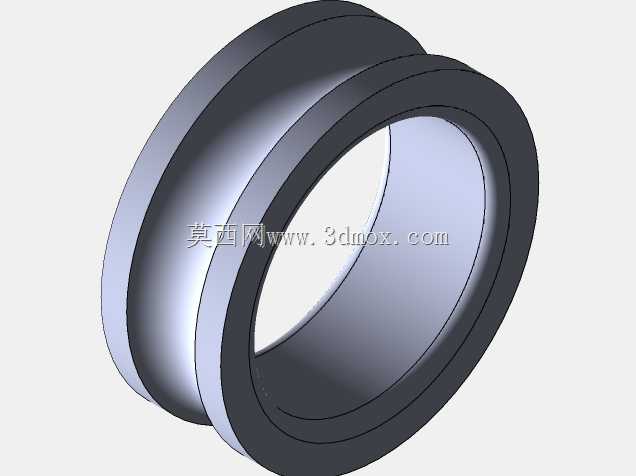

　　结构设计上，这套模型完整还原了深沟球轴承的全部核心组成：外侧的厚壁外圈、内侧与轴配合的内圈、周向排布的球形滚动体，以及分隔滚珠、避免滚动体之间直接接触摩擦的保持架。滚道的弧形截面曲率和滚珠球面曲率做了匹配设计，滚道沟道的深度既保证滚珠在承受径向载荷时有足够的接触承载面积，也预留了微量的轴向游隙，让轴承可以同时承受不大的双向轴向载荷，应对轴系运转时出现的轻微窜动。保持架采用兜孔结构把每一颗滚珠独立分隔，让所有滚动体在周向上保持均匀间距，运转过程中不会出现滚珠扎堆、互相碰撞剐蹭的情况，既降低了运转噪声，也让载荷在所有滚动体之间分配得更均匀，避免局部滚珠过载出现点蚀失效。

　　做整机布局选型时，安装边界的尺寸链需要重点核对：轴承的外径对应轴承座孔的配合公差，一般基孔制过渡配合，保证外圈装入座孔后不会随轴转动出现外圈跑圈；内圈的内径和转轴轴颈采用过盈配合，确保内圈和轴同步回转，不会出现内圈和轴颈之间打滑磨轴的问题。轴承的轴向宽度决定了轴承座孔的轴向预留空间，装配时两端的端盖或者弹性挡圈要压住套圈端面，留出规定的轴向游隙，不能把轴承夹死，否则运转时热胀会导致滚动体卡滞、摩擦温升骤升。在三维建模阶段，这套结构可以直接调入轴系装配体中，用来校验轴肩高度、轴承座孔台阶、密封件安装位的干涉情况：轴肩的外径不能超过内圈的拆卸允许高度，否则后续检修时拉马无法勾住内圈端面把轴承从轴上拔下；座孔的台阶内径也不能小于外圈的拆卸接触面，不然外圈无法从座孔中顶出。

　　在不同工况下部署时，还可以根据载荷特性调整选型逻辑：如果工位以纯径向载荷为主、转速偏高，这类深沟球轴承的适配性远好于同内径的滚子轴承，它的极限转速更高，运转平稳性更好；如果工位存在小幅的轴向倾覆力，只要轴向载荷不超过额定静载荷的阈值，不需要额外加装推力轴承，靠这套轴承自身的轴向承载能力就能约束轴系窜动，简化整个支承结构的零件数量。建模时套圈的倒角、滚道的圆角、保持架的兜孔间隙都做了还原，导入装配后可以直接用来生成工程图的剖视图，清晰展示轴承在整个轴系里的装配关系，也能用来做后续的干涉检查、质量属性核算，给传动系统的寿命校核提供准确的几何参考。
