深沟球轴承213径向支撑回转结构

　　深沟球轴承是旋转机械里最基础也最不可替代的支撑元件，这一型号对应GOST 8338-75标准的单列向心球轴承结构，核心作用是为旋转轴提供径向约束，同时可承受一定比例的双向轴向载荷，把轴运转过程中的摩擦阻力降到最低，保证轴系回转精度长期稳定。

　　从实际装机场景来看，这类轴承覆盖的工况跨度极大：中小功率异步电机的两端支撑、普通离心泵的转子支承、带式输送机的托辊辊体、轻型减速器的输入输出轴端、家用通风设备、小型木工机床主轴、农用机械的传动轮轴、办公自动化设备的辊轴工位，都会选用同结构的深沟球轴承。选型时工程师首先要核算轴颈的配合尺寸，轴承内孔与轴采用基孔制过渡配合，过盈量根据载荷方向、转速高低调整：承受旋转载荷的内圈配合偏紧，静止承载的外圈与轴承座孔采用基轴制过渡或小间隙配合，方便拆装同时避免外圈在座孔内发生蠕变磨损。

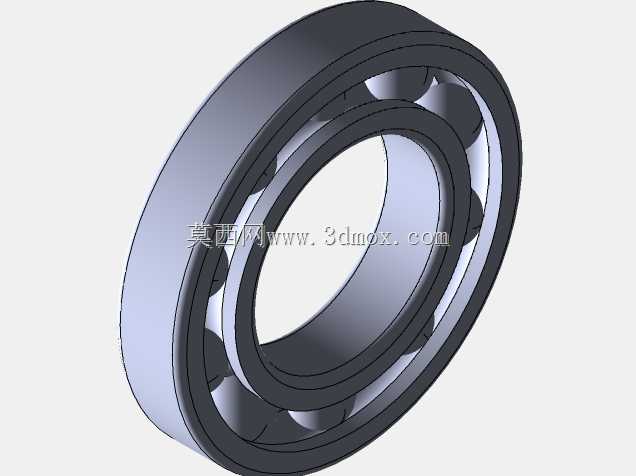

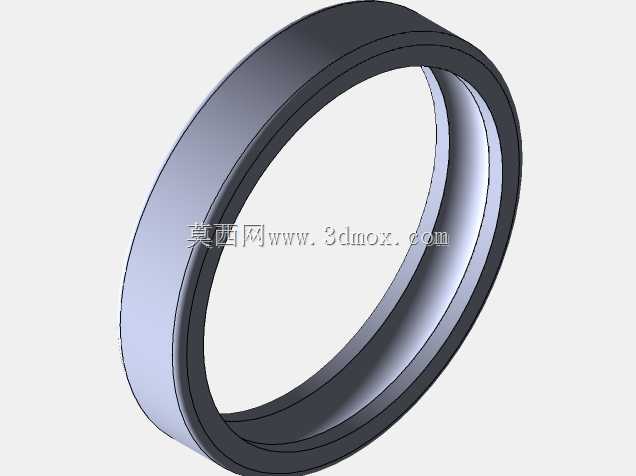

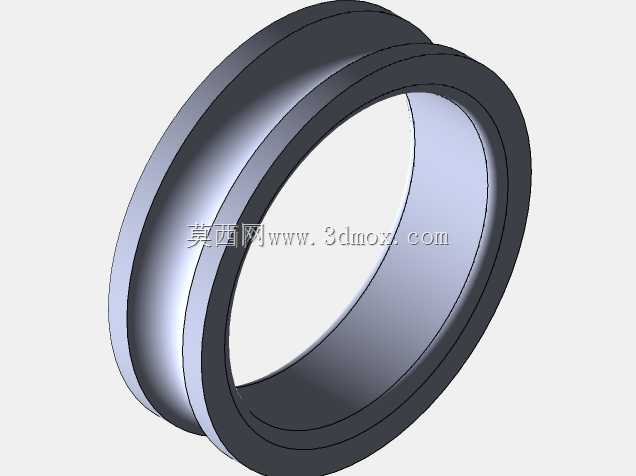

　　这套三维结构完整还原了深沟球轴承的全部组成要素：冲压成型的波浪形保持架把若干粒钢制滚动体均匀分隔在内圈滚道和外圈滚道之间，相邻钢球之间预留合理间隙，避免滚动体直接接触产生滑动摩擦；内圈的外侧滚道、外圈的内侧滚道都加工出与钢球曲率匹配的圆弧沟道，沟道曲率半径略大于钢球半径，既保证钢球在沟道内顺畅滚动，又能在承受径向载荷时把接触应力均匀分散到滚道接触面上。两侧的套圈端面保持平行，端面与内外圈的圆柱面垂直度有严格公差要求，装机后轴承端面可以靠紧轴肩或者轴承端盖，实现轴向定位，限制轴系的轴向窜动量。

　　建模过程中首先按照标准给定的外形边界搭建基础回转体：先确定轴承的公称内径、公称外径、公称宽度三个核心安装尺寸，这三个尺寸直接决定了轴的轴段直径、轴承座的安装孔直径以及轴承在轴向需要预留的安装空间，轴肩的高度必须低于轴承内圈的倒角高度，座孔的挡肩高度也要低于外圈倒角尺寸，保证拆卸时拉马的爪钩可以顶住套圈端面，不会被轴肩挡住。之后在内外圈对应位置切除出环形滚道，滚道的沟曲率、沟道位置度都按照标准参数设定，再按照钢球中心节圆直径阵列排布全部滚动体，每一粒钢球同时和内外滚道保持相切接触，保持架的兜孔完整包裹住钢球的两侧，把所有滚动体等距分隔开，避免运转时钢球互相碰撞摩擦。

　　实际工况里，这类轴承的允许转速和润滑方式直接相关：采用脂润滑时，润滑脂填充在轴承内部的空余空间里，运转时滚动体带动脂在滚道表面形成均匀油膜，密封型结构自带的防尘盖或者橡胶密封圈可以把润滑脂封在轴承内部，同时阻挡外界的粉尘、水汽进入滚道，在农机、矿山输送这类多粉尘场景下优先选用带密封的变体；油润滑工况下散热条件更好，允许的极限转速更高，适合高速主轴类设备。装配时禁止直接敲击轴承内圈传递轴向力把轴承装到轴上，也不能通过滚动体传递压装力，避免滚道表面被压出压痕，导致运转时产生振动和噪声，提前出现接触疲劳剥落。

　　轴系设计时还要校核轴承的额定动载荷和额定静载荷：计算轴上的齿轮传动、带传动施加的径向力，以及可能存在的轴向附加力，得出轴承的当量动载荷，再结合设备的设计寿命要求校核基本额定寿命，保证在大修周期内轴承不会提前失效。轴承的游隙分为径向游隙和轴向游隙，普通组游隙适配常规常温工况，高温工况或者轴与座孔温差较大的场景需要选用更大游隙组别，避免运转时热胀导致游隙消失，滚动体被卡死。整套三维模型把各零件的装配关系、配合边界完整呈现，结构工程师在做轴系布局时可以直接调用参考，核对安装空间、定位轴肩尺寸、密封件布置位置，避免二维设计时出现装配干涉，也可以基于该模型进一步做轴承的受力仿真、模态分析，评估轴系的刚性和临界转速，为整机的传动系统设计提供可靠的基础零件支撑。
