GOST8338标准深沟球轴承结构三维数模

　　这套轴承三维数模还原的是苏标GOST 8338-75体系下的单列深沟球轴承完整结构，在做传动方案布局、轴系校核、设备虚拟装配时，这类标准件是最常调用的基础回转支撑元件。日常做非标设备设计时，不管是小型输送线的从动辊筒、轻工包装设备的导辊转轴，还是中小型电机输出端、机床辅助进给轴、家用通风设备叶轮轴，几乎所有需要承受径向载荷、同时附带少量双向轴向载荷的回转部位，都会选用这类深沟球轴承作为核心支撑。

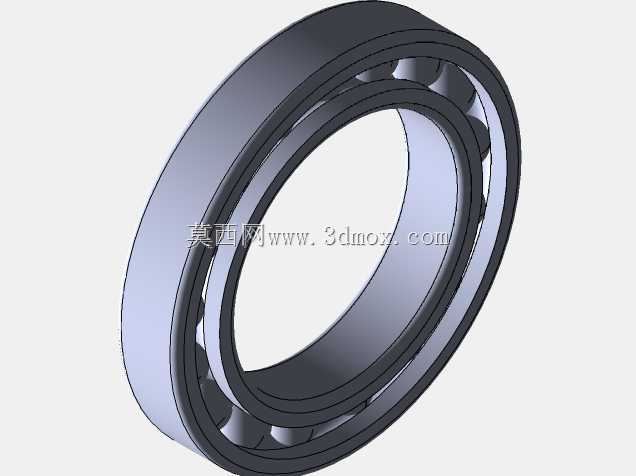

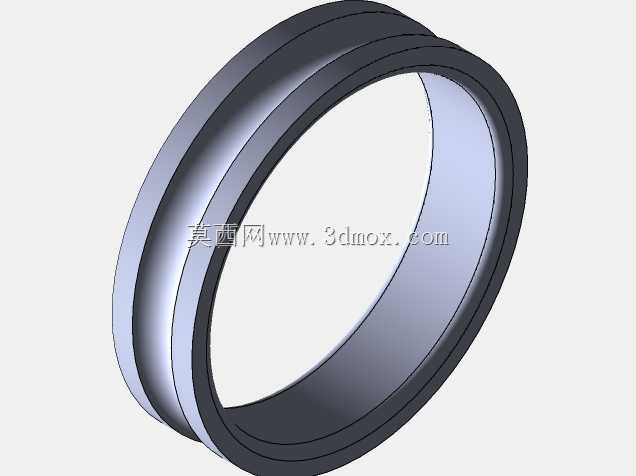

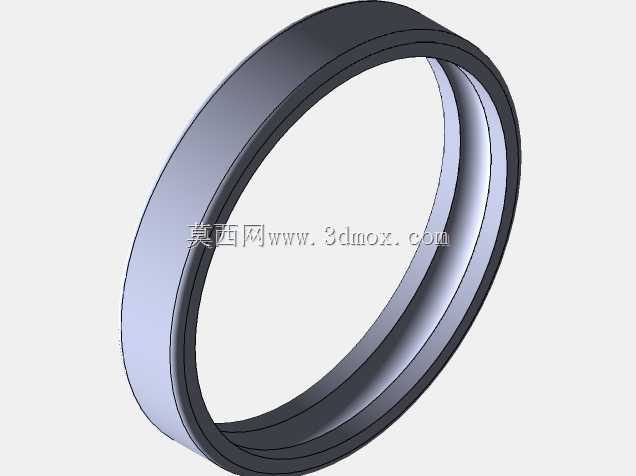

　　从实际使用场景来看，这类轴承的核心作用是把运转轴和固定机架之间的滑动摩擦替换为滚动摩擦，大幅降低轴系转动过程中的摩擦阻力，同时约束转轴的径向和轴向窜动，保证轴上安装的齿轮、带轮、叶轮等零件始终保持设计要求的回转精度。数模里完整还原了轴承的四个核心组成部分：冲压成型的波浪形保持架、整周排布的钢制滚动体、外侧与设备轴承座孔配合的外圈、内侧与转轴轴颈过盈配合的内圈，套圈上加工的弧形滚道和钢球的球面轮廓完全贴合，运转时钢球沿着内外圈的滚道做纯滚动，保持架则均匀分隔每一颗钢球，避免相邻钢球直接接触产生额外摩擦和磨损。

　　建模过程中首先要对齐标准规定的安装边界尺寸：轴承的公称内径是和转轴配合的核心尺寸，设计轴颈时要按照基孔制配合选取公差，普通回转工况选k6过渡配合就可以满足定心要求，频繁拆装的部位可以选h6间隙配合；轴承外径对应轴承座的安装孔，按照基轴制选H7公差就能保证外圈在座孔里不会出现跑圈问题。轴承的宽度尺寸决定了轴上定位台阶和轴承座端盖的轴向间距，建模时要给两侧的密封端盖、挡圈、锁紧螺母留出足够的安装空间，不能出现装配干涉。数模里特意把保持架和钢球之间的微小间隙、套圈滚道的曲率半径都做了还原，不是简单的三个圆环拼合的简化模型，做干涉检查的时候可以直接模拟轴承装入轴系后的状态，甚至可以在运动仿真里添加旋转副，直观看到钢球和保持架随内圈转动的运动关系。

　　设计选型时这类轴承的选型逻辑也很清晰：先根据轴的受力计算当量动载荷，再对照轴承的额定动载荷、额定静载荷参数校核寿命，常规轻工设备要求的L10寿命一般在1万到2万小时，重载工况则要选尺寸更大、载荷等级更高的型号。安装结构上，内圈通常靠轴肩做轴向定位，轴肩的高度不能超过轴承内圈的倒角尺寸，否则轴承没法贴紧定位面；外圈靠轴承座的孔台肩或者端盖压紧，台肩高度同样要避开外圈倒角，数模里套圈两端的倒角都按照标准尺寸做了还原，设计轴肩和座孔台肩的时候可以直接参考数模的倒角轮廓，不用反复查标准手册核对避让尺寸。

　　在虚拟装配环节，这个数模可以直接导入整机装配体，工程师能快速核对轴承周边的密封件、润滑脂腔、端盖螺栓的位置是否合理：比如脂润滑的工况要在轴承两侧留出足够的储脂空间，油封的唇口要和轴上的密封位对齐，不能和轴承内圈发生摩擦；油润滑的工况则要核对油道的出油口是否对准轴承滚道位置，保证润滑油能顺利进入滚动接触区域。和简化的轴承占位模型相比，这套完整结构数模还能用来做维护演示：拆解展示时可以依次取出内圈、钢球、保持架、外圈，直观呈现轴承内部的装配关系，给装配一线的作业人员做安装培训时，能清晰展示压装轴承的施力位置——压装内圈时施力要作用在内圈端面，不能通过钢球传递压装力，否则会砸伤滚道和钢球表面，导致轴承运转时出现异响、提前失效。

　　这类标准轴承的互换性很强，对应GOST标准的尺寸系列和国内常用的深沟球轴承尺寸可以直接对标，做出口俄语区工业设备的设计时，调用这套数模不需要额外转换尺寸，就能直接匹配当地采购的标准轴承备件，避免设备交付后用户找不到替换配件的问题。数模的套圈端面、滚道、钢球的轮廓都做了连续曲面处理，做有限元受力分析时可以直接导入网格划分，模拟轴承受载时套圈的接触应力分布，校核滚道边缘是否会出现应力集中，给轴系的结构优化提供准确的几何参考。
