深沟球轴承412精密回转支承结构

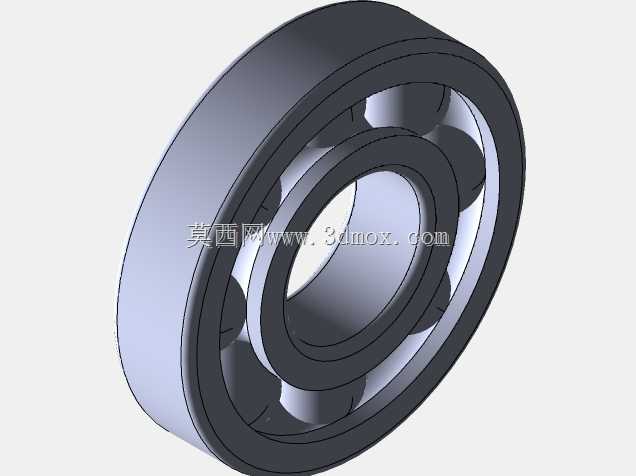

　　这套深沟球轴承三维结构完整还原了单列径向滚动轴承的全部核心零件，包含外圈、内圈、钢制滚动体、冲压保持架四大组成部分，建模过程中严格遵循GOST 8338-75标准规定的轴承公称尺寸、滚道曲率、滚动体排布规则，所有配合面的几何公差、装配间隙都按照实际量产轴承的工程要求搭建，没有出现干涉、错位或者结构简化过度的问题，可直接用于传动系统的装配校核、运动仿真与选型参考。

　　从实际设备应用场景来看，这类径向深沟球轴承是工业装备里应用最广泛的回转支承元件，既可以承担纯径向载荷，也能在转速较高的工况下承受一定比例的双向轴向载荷。在中小型减速器的输入输出轴端，它被布置在箱体轴承座孔内，为齿轮轴提供回转支撑，抵消齿轮啮合产生的径向分力；在普通三相异步电动机的两端端盖位置，这类轴承支撑转子总成高速旋转，保证电机定转子之间的均匀气隙，避免运转过程中出现扫膛故障；在输送机的托辊、农用机械的传动轴、小型水泵的泵轴、通风机叶轮轴乃至普通机床的辅助进给轴上，都能见到同结构轴承的身影。它不需要复杂的润滑密封配套结构，安装维护门槛低，适合中低速到中高速的连续运转工况，是通用机械传动系统里用量最大的基础零部件之一。

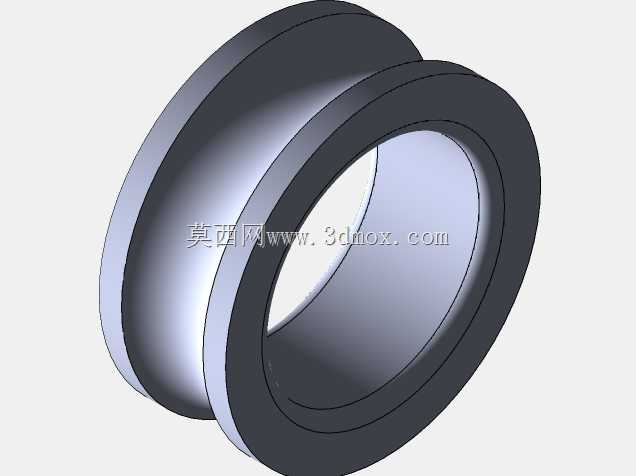

　　建模时的结构设计思路完全贴合轴承实际工作逻辑：首先内圈的内孔为基准安装面，和转轴的轴颈采用过渡配合，装配后内圈随转轴同步转动；外圈的外圆柱面为安装基准，和设备箱体、轴承座的座孔采用过渡或者小间隙配合，多数工况下外圈保持固定。内外圈相对的侧面上分别加工出弧形截面的滚道，滚道的曲率半径略大于滚动体的半径，这个细节设计一方面让滚动体和滚道之间形成合理的赫兹接触应力分布，避免接触应力集中造成滚道早期点蚀，另一方面也给轴承提供了微量的轴向调位余量，抵消轴系加工时少量的同轴度误差。

　　滚动体采用球形钢制元件，沿圆周方向均匀排布在内外圈滚道之间，冲压成型的波浪形保持架把每一颗钢球分隔开，避免相邻滚动体直接接触摩擦。建模时特意还原了保持架的兜孔结构：每个兜孔包裹住钢球的大半球面，既可以约束钢球的周向间距，让所有滚动体均匀分担载荷，又不会限制钢球自身的自转运动。轴承运转时，滚动体在内圈滚道的带动下既绕轴承中心公转，又绕自身球心自转，把轴和座孔之间的滑动摩擦转化为滚动摩擦，大幅降低回转阻力矩，减少传动过程中的功率损耗和发热。

　　从安装边界和外形尺寸维度来看，该型号轴承的公称内径、外径、宽度尺寸都符合对应标准的系列规格，建模时明确区分了各配合面的尺寸边界：内圈内径和轴颈配合的公差带、外圈外径和座孔配合的公差带都按照基孔制、基轴制的常用配合规则预留，装配时轴肩的高度不能超过内圈的倒角尺寸，座孔的挡肩高度也不能超过外圈的倒角尺寸，否则会出现轴承无法贴紧定位端面的问题。轴承两端的倒角结构也做了精准还原，既可以在压装装配时起到导向作用，避免锐边划伤配合面，也能容纳装配时挤出的少量润滑脂。

　　在三维结构的细节处理上，滚道的表面、滚动体的球面都按照高精度加工的要求构建连续光滑曲面，没有多余的棱角或者破面；保持架的冲压壁厚、铆接拼接位置的结构都和实物保持一致，整套模型完成装配后可以直接做干涉检查：转动内圈时所有滚动体的运动轨迹都贴合滚道，保持架和内外圈、滚动体之间都预留了合理的工作间隙，完全符合实际轴承的运动状态。对于做传动系统设计的工程师来说，这套模型可以直接导入整机装配体，用来校核轴系的跨距、轴承座的安装空间、端盖密封件的匹配尺寸，也可以在做运动仿真时模拟轴承的支撑刚度，核算轴系的临界转速，避免选型时出现安装尺寸不匹配、载荷能力不足的问题。

　　日常设备维护场景中，这类轴承的结构特性也决定了它的使用逻辑：轴承内部的空腔可以填充润滑脂，两侧如果配套防尘盖或者密封圈就可以做成免维护的密封轴承，无密封的开式结构则可以在定期保养时补充润滑脂，清洗更换滚动体组件。建模时保留的全零件拆分结构，也能帮助初学者直观理解滚动轴承的工作原理，分清内圈、外圈、滚动体、保持架各自的功能，而不是把轴承当成一个不可拆分的黑箱标准件。
