单列向心球轴承径向承载回转结构

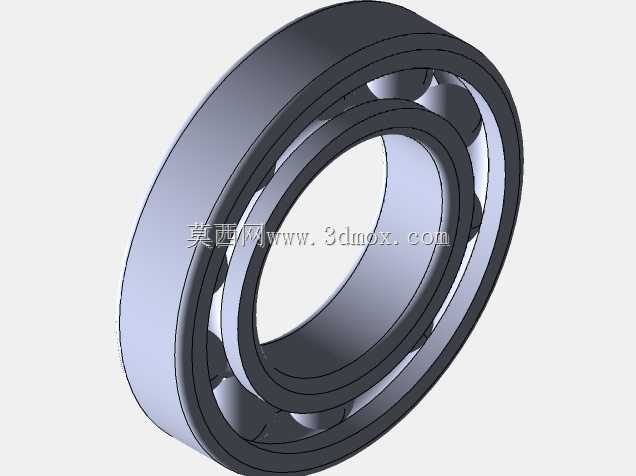

　　该套三维结构对应GOST 8338-75标准下的单列向心球轴承，属于旋转机械里最基础也最核心的支承类零件，建模过程中优先还原了深沟球轴承的完整装配关系：外圈、内圈、滚动体、保持架四个核心部件全部独立建模，没有采用简化的实心圆环占位，方便后续在整机装配里直接调用干涉检查、运动仿真模块。

　　从实际设备选型的使用场景来看，这类轴承覆盖的工况跨度极大：小功率异步电机的输出端、中小型减速器的高速轴、农用机械的传动轴、输送机托辊、普通机床的进给轴支承位，甚至家用通风设备、小型水泵的转子支承，都会选用同系列深沟球轴承。它最核心的功能是在轴系回转过程中，把轴和机架之间的滑动摩擦替换为滚动摩擦，大幅降低运转阻力、减少温升与磨损，同时约束轴的径向跳动，部分可承受小幅双向轴向载荷的工况下，也能替代成对角接触轴承做简易定位，不需要额外增设复杂的轴向限位结构。

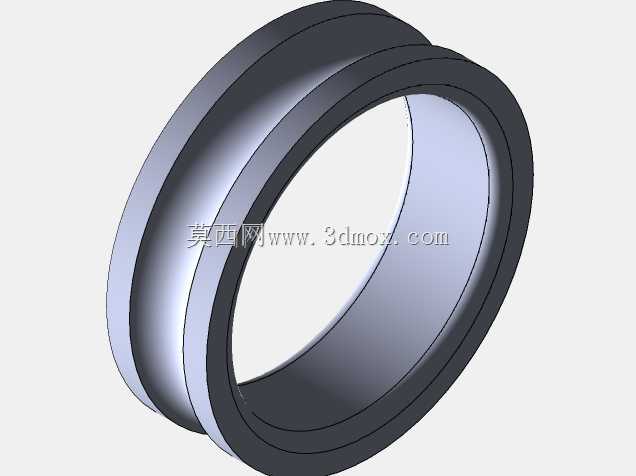

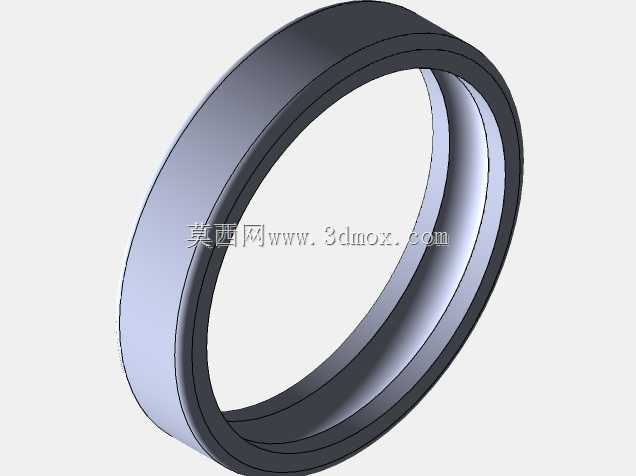

　　建模时的设计思路完全贴合实际加工与装配逻辑：首先确定轴承的公称内径，也就是和轴颈配合的内圈内孔尺寸，该面为基准孔，实际加工中与轴采用基孔制过渡配合，过盈量根据载荷类型调整——承受循环旋转载荷的内圈通常选稍大过盈，避免内圈和轴之间出现跑圈磨损；外圈的外圆柱面和轴承座孔采用基轴制配合，多数场合选用间隙或过渡配合，方便装配时压入，也允许外圈在座孔内有微量游动，补偿轴系热伸长带来的尺寸变化。滚动体选用标准钢制滚珠，沿圆周均匀分布，滚道的曲率半径略大于滚珠半径，既保证滚珠和滚道之间是点接触承载，又能在受载变形后形成足够的接触面积，避免接触应力超出材料许用值。保持架采用浪形冲压结构，把相邻滚珠分隔开，防止滚珠运转时互相摩擦碰撞，同时引导滚珠在非承载区正常进入滚道，避免卡滞。

　　外形尺寸与安装边界的处理是这类标准件建模的重点：轴承的宽度、外径、内径三个核心公称尺寸严格对应标准系列，倒角尺寸按照国标要求做了圆弧过渡，没有做成尖锐直角——实际零件的倒角一是为了去除热处理后的锐边毛刺，二是装配时引导轴和座孔顺利导入，避免刮伤配合面。安装定位的边界需要在整机设计时提前预留：内圈的轴向定位通常靠轴肩贴合，轴肩的高度不能超过轴承内圈的倒角高度，否则拆卸时拉马的爪钩无法勾住内圈端面；外圈的定位靠轴承座的孔肩，孔肩高度同样要低于外圈倒角尺寸，预留拆卸空间。如果是在高速运转工况下使用，轴系设计时还要在轴承旁预留润滑脂腔或者润滑油路，三维装配里要留出密封件的安装位置，比如接触式橡胶密封圈或者防尘盖，防止外界粉尘、水汽进入滚道，同时避免润滑脂泄漏。

　　从结构特性上看，单列向心球轴承的摩擦系数在所有滚动轴承里属于偏低的一档，极限转速高，对同轴度误差的容忍度比滚子轴承更好，当轴的两支承孔存在少量同轴度偏差时，滚珠可以通过滚道的微量自适应调整补偿偏差，不会出现局部应力集中。但它的径向承载能力不如同尺寸的圆柱滚子轴承，冲击载荷下滚道容易出现点蚀，因此不适合破碎机、重型振动筛这类大冲击工况，更多用在载荷平稳、中高速的通用传动场景。建模时把所有零件的装配间隙做了还原：滚珠和内外滚道之间保留微米级的工作间隙，对应实际轴承的径向游隙，常温下普通组游隙即可适配大多数常规工况，如果是高温工作环境，轴和轴承座的热胀差会压缩游隙，选型时就要换成大游隙组别，三维模型里也可以通过参数化调整滚道位置快速切换游隙规格，不用重新绘制整个零件。

　　在整机装配流程里，这类轴承属于外购标准件，不需要工厂自行加工，三维建模的核心作用不是出加工图纸，而是在设计阶段完成轴系的干涉校验：确认轴承装入座孔后，端盖的压紧面刚好贴合外圈端面，不会出现压死导致轴承游隙被顶零，也要确认内圈和轴肩完全贴紧，没有轴向窜动间隙。运动仿真时可以给滚珠添加自转加公转的约束，直观展示轴承运转时各部件的运动关系，也能在做动力学分析时直接赋予各部件材料属性，计算不同径向载荷下滚道的接触应力分布，给轴系的寿命校核提供准确的装配基础。
