符合GOST8338-75标准的深沟球滚动轴承结构

　　在各类需要实现回转运动的机械结构中，这类径向接触的深沟球轴承是应用覆盖范围极广的基础支撑部件，从民用通讯设备的小型转轴结构，到工业传动系统的中间支撑节点，都能见到同结构轴承的应用身影。它的核心作用是在支撑旋转轴类零件的同时，将轴运转过程中的摩擦系数控制在极低区间，减少回转过程中的能量损耗，同时约束轴与安装座之间的轴向与径向窜动，保证轴系的回转精度始终处于设计允许的公差范围内。

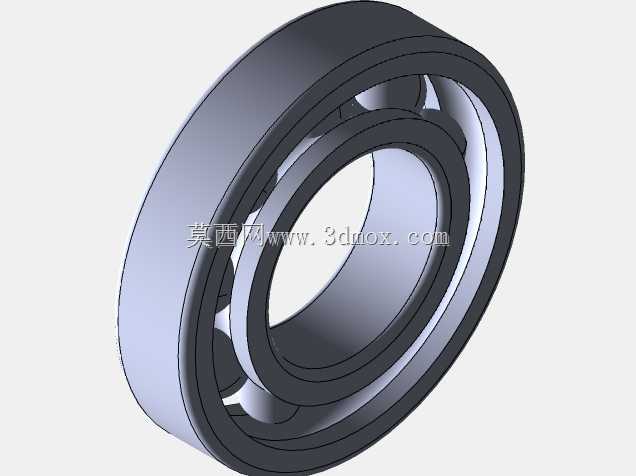

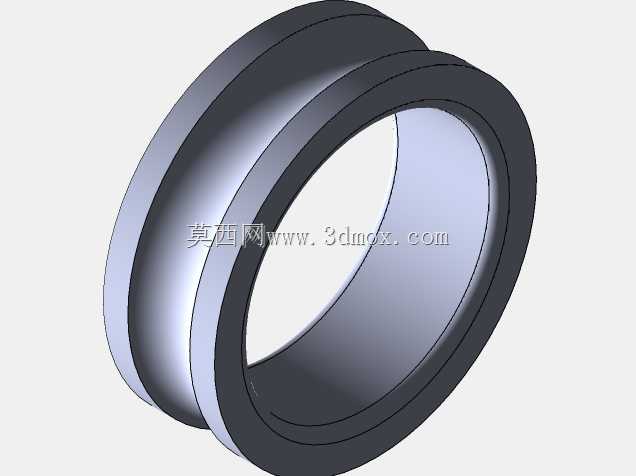

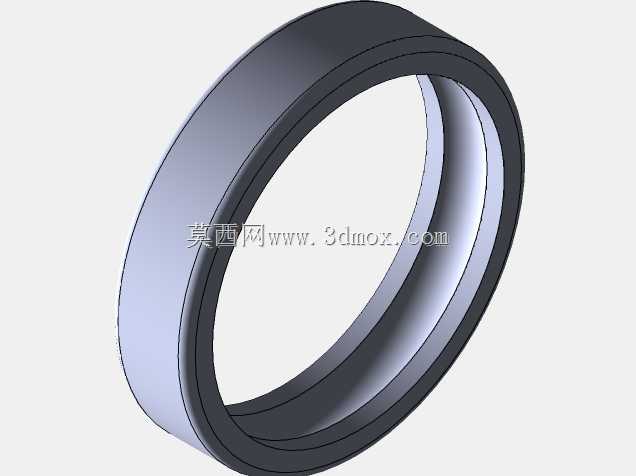

　　从结构设计逻辑来看，这款轴承遵循GOST 8338-75的尺寸规范进行参数化建模，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈的内圆柱面与待支撑的轴颈采用过渡配合装配，装配时根据载荷特性选择合适的配合公差，当承受较大冲击载荷或者轴转速较高时，会适当提升配合的过盈量，避免内圈与轴之间出现相对滑动造成配合面磨损；外圈的外圆柱面则与轴承座的安装孔配合，多数工况下外圈可在安装孔内有微小的轴向游动，用来补偿轴系运转过程中因温度升高产生的热伸长量，避免结构内部产生额外的温度应力。

　　滚动体作为轴承内部承载载荷的核心元件，均匀排布在内圈与外圈的滚道之间，这款轴承的滚道截面为圆弧型沟槽，沟槽的曲率半径略大于钢球的半径，既可以保证钢球在滚道内顺畅滚动，又能在承受径向载荷的同时，承受一定比例的双向轴向载荷，这也是深沟球轴承能够同时适配径向载荷为主、存在少量轴向载荷工况的核心原因。保持架的作用是将相邻的滚动体均匀分隔开，避免钢球在运转过程中相互接触碰撞产生额外的摩擦与噪音，同时引导滚动体在滚道内的正确运动轨迹，在轴承无载荷区还能带动滚动体顺利进入承载区，防止钢球出现卡滞、打滑的问题。

　　从安装边界来看，这类轴承的安装需要严格控制轴肩与座孔挡肩的高度，挡肩高度不能超过轴承内圈、外圈的倒角尺寸对应的安装高度，否则会导致轴承无法安装到位，同时挡肩处需要设置足够的退刀槽或者圆角过渡，避免应力集中在轴肩位置造成轴的疲劳断裂。在装配过程中，不能直接通过敲击滚动体或者保持架来传递装配力，需要根据配合类型选择对应的装配方式：当内圈与轴过盈配合时，采用热装或者专用套筒压装内圈端面；当外圈与座孔过盈配合时，压装力作用在外圈端面，避免压装力通过滚动体传递造成滚道压痕损伤。

　　在实际工况选型中，这类轴承的额定动载荷、额定静载荷需要匹配设备的实际载荷谱，针对存在冲击载荷的工况，需要适当放大选型的安全系数，同时要匹配对应的润滑方式，低转速工况可以采用脂润滑，维护周期更长，高转速工况则采用油润滑，能够带走轴承运转产生的热量，控制轴承的工作温度在允许范围内。密封结构的选择也需要根据应用场景调整，粉尘较多的户外或者加工车间场景，选用带接触式密封圈的结构，防止外界杂质进入滚道造成磨粒磨损；清洁度较高、转速较高的场景则可以选用开式结构或者非接触式密封结构，降低密封件带来的额外摩擦阻力。

　　建模过程中严格还原了标准件的所有细节特征，包括内圈外圈的倒角尺寸、滚道的曲率参数、钢球的排布间距、保持架的兜孔结构，所有尺寸参数都与标准规范保持一致，能够直接用于设备的整体装配仿真、干涉检查，也可以用于后续的工程图导出、生产加工参考。在装配仿真过程中，可以通过该模型验证轴系的轴向窜动量、轴承与周边密封件、端盖的间隙是否合理，提前发现设计中存在的装配干涉问题，减少后续实物样机的试错成本。针对通讯类小型设备的转轴结构，这类小尺寸轴承的径向跳动公差需要严格控制，才能保证转轴回转过程中的同轴度，避免转动过程中出现卡顿、晃动的问题，建模时也还原了标准件对应的形位公差参考基准，方便设计人员在选型时直接匹配对应的精度等级。
