GOST8338标准深沟球径向滚动轴承结构

　　这套滚动支承结构对应苏标GOST 8338-75规范下的单列向心深沟球轴承构型，是工业旋转机构里应用覆盖面极广的基础支承元件，日常设备运维、新机型传动链选型、非标自动化工位设计里都会反复碰到这类零件。

　　从实际装机场景来看，这类轴承最常出现在中小功率电机输出端、普通减速机低速轴、农用机具传动轴、轻工输送设备辊筒、家用与工业风机叶轮轴、小型水泵转轴，甚至普通办公设备的旋转辊组里。它的核心作用是为旋转轴系提供径向约束，同时可承受一定比例的双向轴向载荷，把轴运转过程中的摩擦阻力降到最低，保证轴上零件的回转精度，避免轴颈直接和机座孔发生干磨。

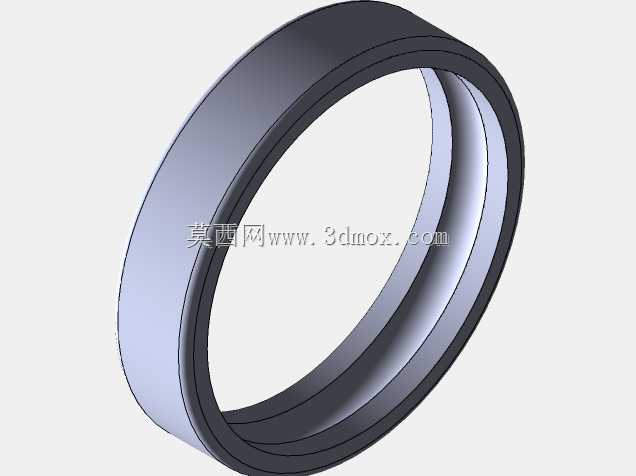

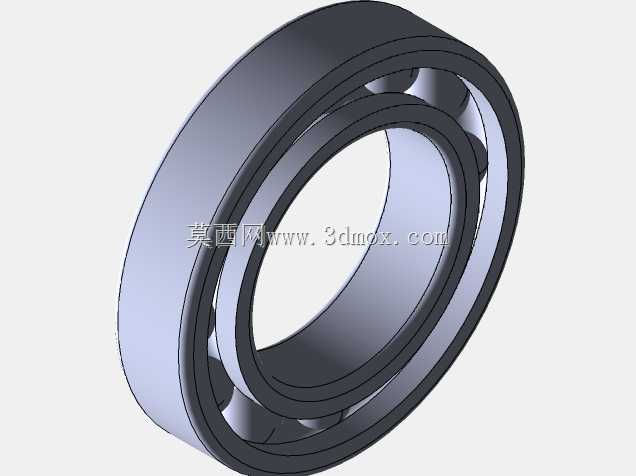

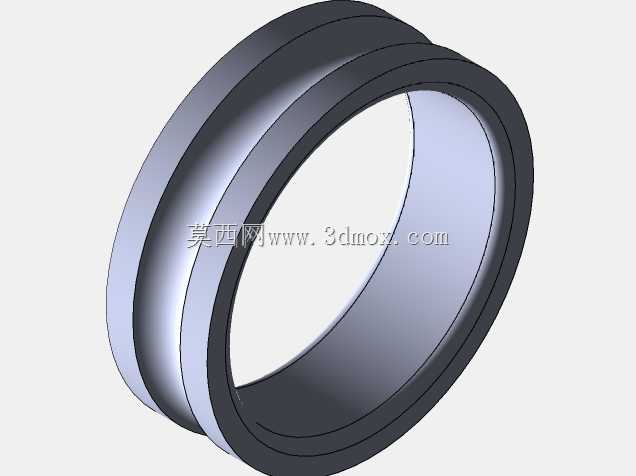

　　拆解这套模型的结构逻辑能看到典型深沟球轴承的完整组成：外侧是和机座轴承孔配合的外圈，内孔侧是和转轴轴颈过盈配合的内圈，滚道之间均匀排布钢制滚动球体，两侧配套冲压成型的波浪形保持架，把每一颗钢球等距分隔开，防止运转时钢球互相接触摩擦、出现扎堆挤压的问题。整套零件的建模完全贴合实际轴承的装配关系：内外圈的滚道曲率半径略大于钢球半径，滚道和钢球之间是点接触承载，这种构型的优势在于摩擦系数极低，极限转速表现优秀，对轴的对中偏差容忍度比滚子轴承更好，哪怕安装时存在轻微的同轴度误差，也不容易出现卡滞、局部点蚀过早失效的问题。

　　做结构设计选型时，首先要卡准安装边界尺寸：轴承的外径对应机座镗孔的公差带，一般机座孔采用H7基孔制配合，内圈内孔和转轴轴颈选用k6或者m6的过渡/轻过盈配合，轴向定位通常靠轴肩和轴承端盖分别顶住内圈端面、外圈端面，轴肩的高度必须严格低于轴承内圈的厚度，否则后续拆卸轴承时拉马无法勾住内圈端面，只能暴力切割造成零件报废。模型里还原的套圈壁厚、钢球直径、保持架兜孔间隙都符合标准件的比例关系，设计人员在做整机三维布局时，可以直接调用这套模型核对轴承安装位的空间：要预留出轴承外圈和端盖之间的密封间隙，若是开式轴承还要在端盖位置预留油封或者防尘盖的安装空间，避免运转时润滑脂泄漏、外界粉尘铁屑进入滚道。

　　从功能特性层面讲，这类向心球轴承主要承载方向是径向，当设备存在轴系热伸长、或者有少量轴向窜动力时，它也能承担不大的轴向载荷，不适合用在重载冲击的工况——比如破碎机主轴、重型冲压设备曲轴这类场景，冲击载荷会让钢球和滚道接触应力瞬间超过材料疲劳极限，很快出现压痕、剥落。普通常温工况下这类轴承一般采用锂基脂润滑，填充量控制在轴承内部空腔的三分之一到二分之一，注脂过多反而会导致运转时搅拌发热，温升过高让润滑脂提前碳化失效；如果是高速运转场景则会改用油润滑，配合箱体的油槽油路实现持续散热。

　　建模过程中可以看到细节处理完全贴合加工实际：内外圈的滚道经过高频淬火处理，硬度达到HRC61-65，保证接触疲劳寿命，保持架采用低碳钢冲压铆接，兜孔和钢球之间留有均匀间隙，允许钢球在公转自转时自由调整姿态。在做装配仿真时，工程师可以直接用这套模型做干涉检查：确认轴肩圆角半径小于轴承内圈的倒角尺寸，机座孔的台肩圆角也要小于外圈倒角，否则装配时轴承无法贴紧定位面，运转时会出现窜动异响。很多新手设计时容易忽略轴承的安装拆卸空间，把轴承周围的机座结构做的和外圈外径齐平，后续维护时根本没有施力位置，参照这套完整三维模型做布局，就能提前把拆装工艺空间、密封件排布、润滑通道的位置全部核对清楚，避免投产后出现装配干涉、维护困难的问题。
