深沟球轴承205精密传动支承结构

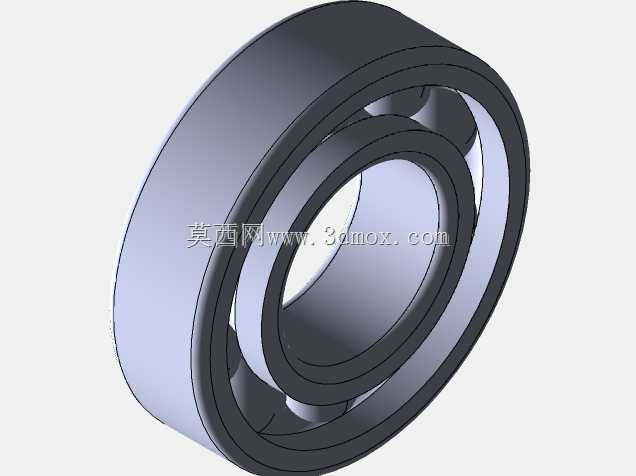

　　在中小型旋转机械的轴系布局里，205规格深沟球轴承是出现频率极高的支承元件，这套三维结构完整还原了轴承各组成部分的装配关系，从外圈、内圈到滚动体、保持架的几何形态都按照实际零件的配合逻辑搭建，没有做简化省略，结构设计人员在做轴系校核、安装空间预留时，可以直接参照模型的轮廓边界判断干涉风险。

　　这类轴承最核心的作用，是为旋转轴提供径向支承，同时可以承受一定比例的双向轴向载荷，在很多载荷方向不单一、轴系同时存在径向跳动和少量轴向窜动的工况下，单套深沟球轴承就能完成支承任务，不需要额外搭配成对的角接触轴承，能大幅压缩支承部位的轴向占用空间。日常设备里，小型输送辊道的辊筒两端、农用机械的传动轴支承位、中小型电机的输出端、家用机电产品的旋转轴、轻工包装设备的导辊工位，都会用到这个尺寸段的深沟球轴承，它的适用场景跨度很大，从低转速的手动回转机构，到数千转的电机轴支承都能覆盖。

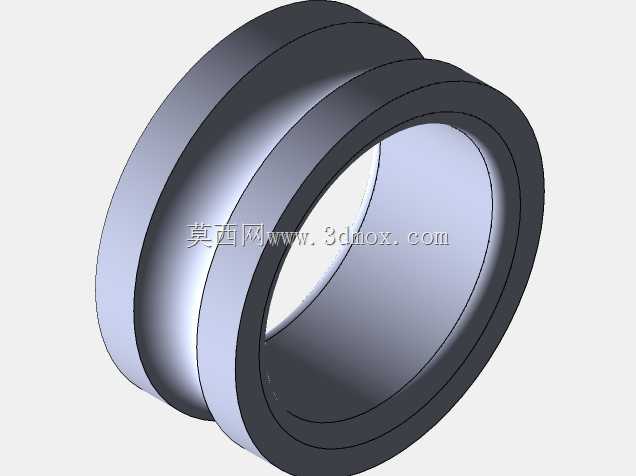

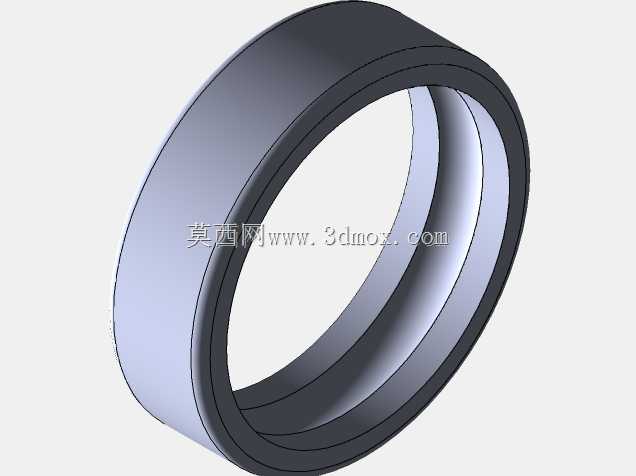

　　从建模的结构逻辑来看，模型首先还原了轴承的同轴装配关系：内圈内径是和转轴轴颈形成过渡配合的安装面，加工时轴颈的公差通常选k6或者m6，保证内圈和轴同步旋转，不会出现跑内圈的打滑磨损；外圈的外圆柱面则和轴承座的安装孔形成过渡或者小间隙配合，座孔公差常选H7，方便压装或者拆卸维护。滚动体被保持架均匀分隔在内外圈的滚道之间，相邻钢球之间不会直接接触摩擦，既降低了运转时的摩擦阻力，也让所有滚动体均匀分担径向载荷，避免局部钢球受力过载出现点蚀。保持架的兜孔结构在模型里也做了写实呈现，兜孔和钢球之间预留了合理的间隙，保证轴承运转时钢球可以在兜孔内自由滚动，同时不会出现窜动脱落。

　　安装边界的尺寸逻辑是选型时最需要关注的部分，205系列轴承的内径为25mm，对应适配的轴颈直径就是25mm，外径52mm，意味着轴承座的安装孔需要加工到对应尺寸，轴承自身的宽度为15mm，轴上用来定位轴承的轴肩高度不能超过内圈的倒角尺寸，座孔内侧的挡肩高度也不能高出外圈的倒角位置，否则装配时轴承端面无法贴靠定位面，会出现轴向窜动。很多新手设计轴系时容易把轴肩做的过高，最后拆卸轴承时拉马的钩爪没法勾住内圈端面，只能暴力切割轴承，这套三维模型把内外圈的端面、倒角过渡都做了清晰的表达，设计人员可以直接在模型里测量轴肩的允许最大高度，提前规避装配和维护的工艺问题。

　　实际工况里，这类轴承的密封形式可以根据使用环境选择，开式结构适合有定期润滑保养、环境粉尘较少的传动箱内部，箱体内的润滑油可以直接进入滚道完成润滑；如果用在露天农机、输送设备这类没有封闭箱体的位置，就可以选用两侧带防尘盖或者橡胶密封圈的版本，把润滑脂预先封在轴承内部，既阻挡外部粉尘、泥水进入滚道，也避免内部润滑脂泄漏，很长周期内都不需要额外加注润滑脂。模型呈现的开式结构可以让设计人员清晰看到内部滚动体的排布逻辑，在做整机的运动仿真时，可以直接定义内外圈的相对旋转关系，模拟轴系运转时轴承的支承状态，校验轴的挠度变形是否在轴承允许的调心范围内——深沟球轴承本身有很小的调心能力，当轴受载出现轻微弯曲、或者座孔和轴颈的同轴度存在小误差时，轴承依然可以正常运转，不会出现卡滞，但如果同轴度偏差过大，滚道会出现偏载，提前出现疲劳剥落。

　　从载荷特性来看，这类轴承主要承受纯径向载荷，当轴向载荷不超过额定静载荷的一定比例时，也可以正常承受轴向力，在很多小型机构里，甚至可以用成对安装的两个深沟球轴承来实现双向轴向定位，限制轴的双向窜动，相比角接触球轴承或者圆锥滚子轴承，它的结构更简单，采购成本更低，安装调试的难度也小很多，没有复杂的预紧间隙调整步骤，压装到位之后就可以直接使用，非常大批量自动化设备的装配流水线使用。建模时各零件的材质区分也符合工程实际，内外圈和滚动体都采用高碳铬轴承钢，淬火后获得很高的表面硬度和接触疲劳强度，保持架常用冲压钢板或者工程尼龙材质，冲压钢保持架耐高温、适合重载工况，尼龙保持架自润滑性好、运转噪音更低，适配家电、办公设备这类对噪音有要求的场景。

　　在做整机的三维布局时，这套完整的轴承模型可以直接调入装配体，和轴、轴承座、端盖等周边零件做配合校验，检查轴承安装位周围有没有紧固件、密封件发生空间干涉，也可以提前模拟轴承的压装路径，确认装配时工装有没有操作空间，减少后期样机试制时出现的装配返工。
