深沟球轴承105精密回转支承结构

　　该深沟球轴承结构对应GOST 8338-75标准系列，是中小型回转机构里最基础也最常用的径向支承元件，在通讯手持设备的小型转轴、轻工输送辊道、小型电机端盖、家电传动模组、普通机床辅助进给轴以及民用五金转动部件中都有大量适配场景。这类轴承的核心作用是为旋转轴提供径向约束，同时可承受一定比例的双向轴向载荷，把轴运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低传动功耗与磨损速率。

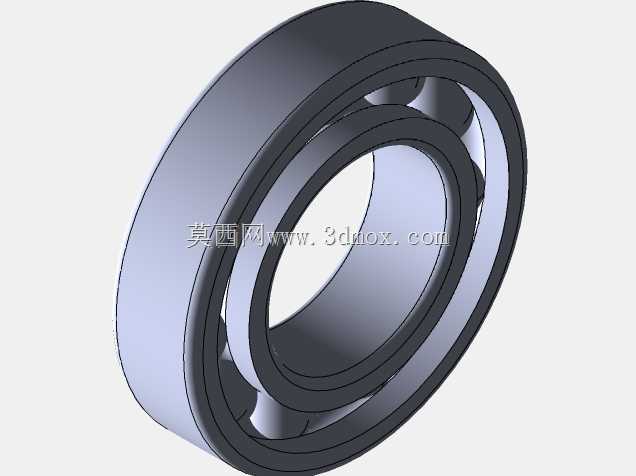

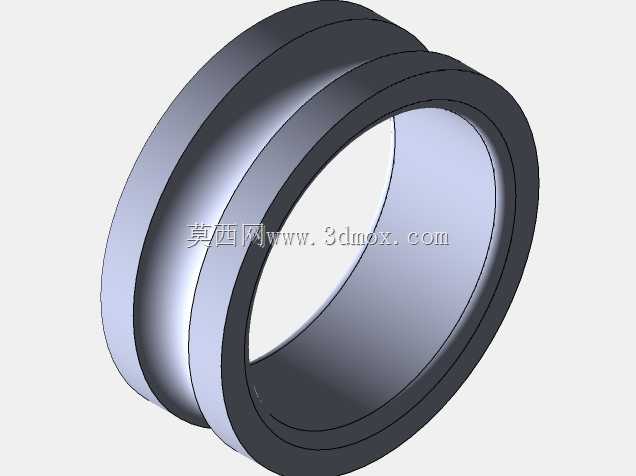

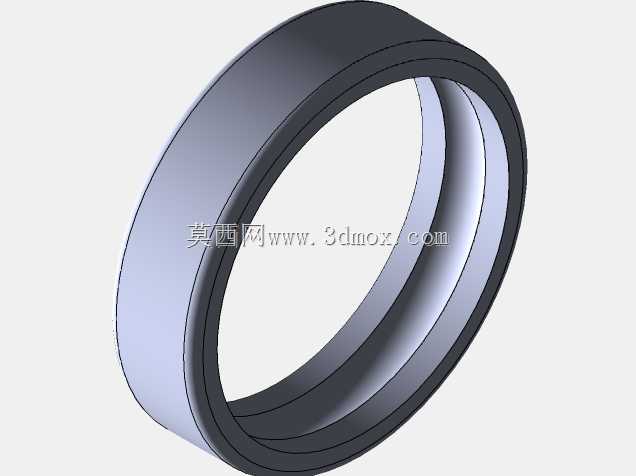

　　从结构拆分来看，整套零件由外圈、内圈、一组钢制滚动球以及保持架四个核心部分组成：外圈外径与设备轴承座孔形成过渡或小过盈配合，内圈内孔与转轴轴颈配合，滚道在内外圈相对的环形面上加工出与钢球曲率匹配的弧形沟槽，钢球沿周向均匀排布在滚道之间，保持架将相邻钢球等距分隔，避免滚动体直接接触产生摩擦卡滞，同时引导钢球在承载区内正常滚动。建模过程中先依据标准规定的内径、外径、宽度尺寸确定内外圈的主体环形轮廓，再在内外圈相向端面绘制滚道截面圆弧，通过回转命令生成完整滚道曲面；钢球按标准球径创建球体后沿轴承节圆进行周向阵列，保持架则按照兜孔间距做出半包式腔体，每个兜孔恰好容纳一颗钢球，预留合理的运转间隙避免干涉。

　　实际选型安装时，首先要确认轴颈的公差带与轴承内孔匹配，座孔的公差带与外圈外径匹配：旋转圈通常采用稍紧的过渡配合，静止圈可选用略松的配合方便装配拆卸。轴向定位方面，内圈一般靠轴肩端面贴靠定位，轴肩高度不能超过内圈倒角尺寸，否则会出现装配不到位的问题；外圈则靠轴承座孔的台肩限位，台肩圆角同样要小于轴承外圈的倒角半径。装配时优先采用压套均匀施力在配合的套圈端面上，禁止通过滚动体传递压装力，避免滚道表面产生压痕损伤。

　　这类开式深沟球轴承没有自带密封盖，使用场景中如果环境粉尘较多或者需要留存润滑脂，通常会在轴承两侧额外加装油封或者挡圈，工作时在滚道与钢球间隙内填充锂基润滑脂，定期补充润滑即可维持长期运转。它的结构对称、回转精度稳定，既可以在水平布置的传动轴上承担主要径向载荷，也能在竖直布置的转轴上承受不大的轴向窜动力，在轻载、中等转速的传动工况下通用性极强，三维建模时完整还原各零件的配合间隙与倒角细节，可直接用于设备的干涉检查、装配模拟以及工程出图参考。
