5x5mm贴片式轻触触觉按键结构

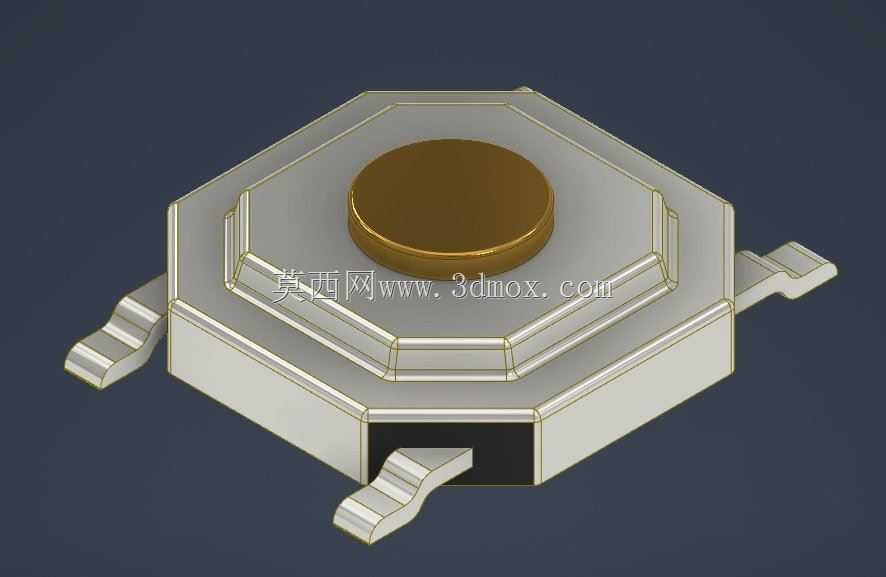

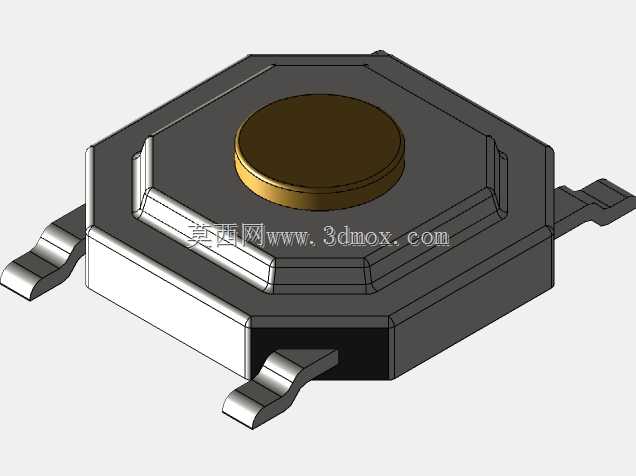

　　做消费类电子、便携通讯设备的结构设计时，板载人机交互的按键选型往往是容易被忽略却直接影响终端使用手感的环节，这款5x5mm规格的贴片式触觉按钮，就是针对高密度PCB布局场景开发的表面贴装输入元件，在蓝牙耳机、便携工控终端、小型物联网传感节点、车载中控辅助按键这类对板上空间占用要求严苛的产品里应用十分广泛。不同于传统插脚式轻触开关需要在PCB上预留穿孔焊盘，这款SMD封装的按键采用四个侧向伸出的贴装焊脚，全部焊接工序可以和其他表贴元件一同走完回流焊流程，不需要额外安排波峰焊或者手工补焊的工序，能大幅缩减整板组装的工艺步骤，也避免了插脚元件过波峰时容易出现的焊锡透孔不良、引脚歪斜等问题。从实际使用的功能逻辑来看，这类触觉按钮的核心作用是为用户提供明确的按压反馈，当操作人员或者终端用户施加按压力达到动作阈值时，内部的弹片结构会完成导通触发，同时通过弹片的形变塌陷给指尖传递清晰的段落触感，不需要额外加装指示灯或者反馈结构，用户就能明确感知到按键已经触发，这也是触觉开关和普通薄膜按键最核心的差异——后者往往按压行程模糊，没有明确的触发反馈，在需要盲操作的场景下很容易出现误触或者漏触发的问题。在做这款按键的三维结构建模时，首先要卡准的就是核心安装边界：整体占位为5mm见方的正方形区域，焊脚向外伸出的长度需要严格匹配SMT贴装的焊盘设计规范，伸出长度过短会导致焊接时焊锡浸润面积不足，过炉后容易出现虚焊、元件受外力脱落的问题；

　　伸出长度过长则会挤占周边元件的布局空间，违背高密度贴装的设计初衷。按键顶部的圆形触发键帽做了微凸的弧面处理，建模时特意把键帽边缘做了小尺寸的倒角，一方面是避免组装过程中锐边刮伤绝缘隔膜或者周边的柔性排线，另一方面也能让手指按压时的触感更柔和，不会因为硬棱接触指尖造成长时间操作的不适感。从结构分层来看，整个按键从上到下依次是顶部触发键帽、金属弹性触片、绝缘基座、底部密封层以及四个侧出的焊接引脚，建模时需要给各层结构预留合理的装配公差，比如金属弹片的活动行程要控制在0.15-0.25mm的常规轻触开关行程区间，行程过短会导致按键手感过硬，触发反馈过于突兀；行程过长则会让整体按键的厚度增加，无法适配超薄类电子产品的堆叠要求。

　　在实际的PCB布局阶段，使用这个三维模型可以提前校验按键和外壳按键孔的对位精度，很多新手结构工程师在选型时只看元件的二维规格书，忽略了按键本体的拔模斜度、焊脚的实际成型角度，往往等到打样回来才发现按键和外壳筋位干涉，或者焊脚和周边走线的安全距离不足，通过完整的三维模型介入布局阶段，就能提前规避这类问题。另外这款贴片按键的基座采用耐高温的工程塑料材质建模，匹配回流焊过程中的高温环境，不会出现过炉时基座变形、键帽卡滞的问题，四个焊脚的共面度也在模型里做了严格的约束，保证贴装时所有引脚都能和PCB焊盘充分接触，减少焊接不良率。在通讯类手持设备的应用场景里，这类按键往往被用作电源触发、功能复位、配对确认等高频操作的输入点，

　　所以建模时也还原了按键的受力结构，保证按压力度均匀分布在内部弹片上，不会因为偏按、斜按就出现触发失效的问题，侧向的焊脚结构也能提供足够的焊接强度，即使用户按压力度偏大，也不会出现按键从PCB上脱落的情况。很多做小型智能硬件的工程师在选型时，会纠结选插件还是贴片的轻触开关，实际上当整板元件的表贴率超过90%时，选同规格的SMD触觉按钮的综合成本反而更低，因为不需要额外的插装工序，也不需要在PCB上做穿孔导致的走线空间浪费，5x5mm的尺寸刚好平衡了按键的操作手感和空间占用，比更小的3x4mm、2x4mm规格的按键按压面积更大，盲操作时更容易找准按键位置，又比6x6mm的常规轻触开关占用更少的板上面积，非常适合对空间和手感都有要求的通讯类、消费电子类产品。建模过程中也特意还原了按键本体的六边形定位结构，这个结构是贴装时供视觉识别相机捕捉的定位特征，能保证贴片机精准识别元件的方向和位置，不会出现贴装偏转的问题，很多简化模型会忽略这个定位特征，导致做DFM校验时无法模拟贴片机的识别过程，实际生产时就可能出现抛料率高的问题。
