双规格电子原型验证万用试验板

　　在电子硬件开发的全流程中，原型验证环节是连接原理图设计与量产定型的核心节点，这类万用试验板的存在，就是为了跳过定制PCB的打样周期，让工程师可以快速完成电路的搭焊、功能验证与信号测试，不管是学生阶段的课程设计、创客群体的创意验证，还是企业研发部门的前期方案预研，都能看到这类板材的应用场景。很多人会把这类板和成品PCB混淆，实际上它的核心定位是临时验证载体，不需要提前绘制走线，所有焊盘独立排布，使用者可以根据自己的电路需求，通过焊锡、飞线完成元器件之间的连接，极大降低了前期验证的时间成本。

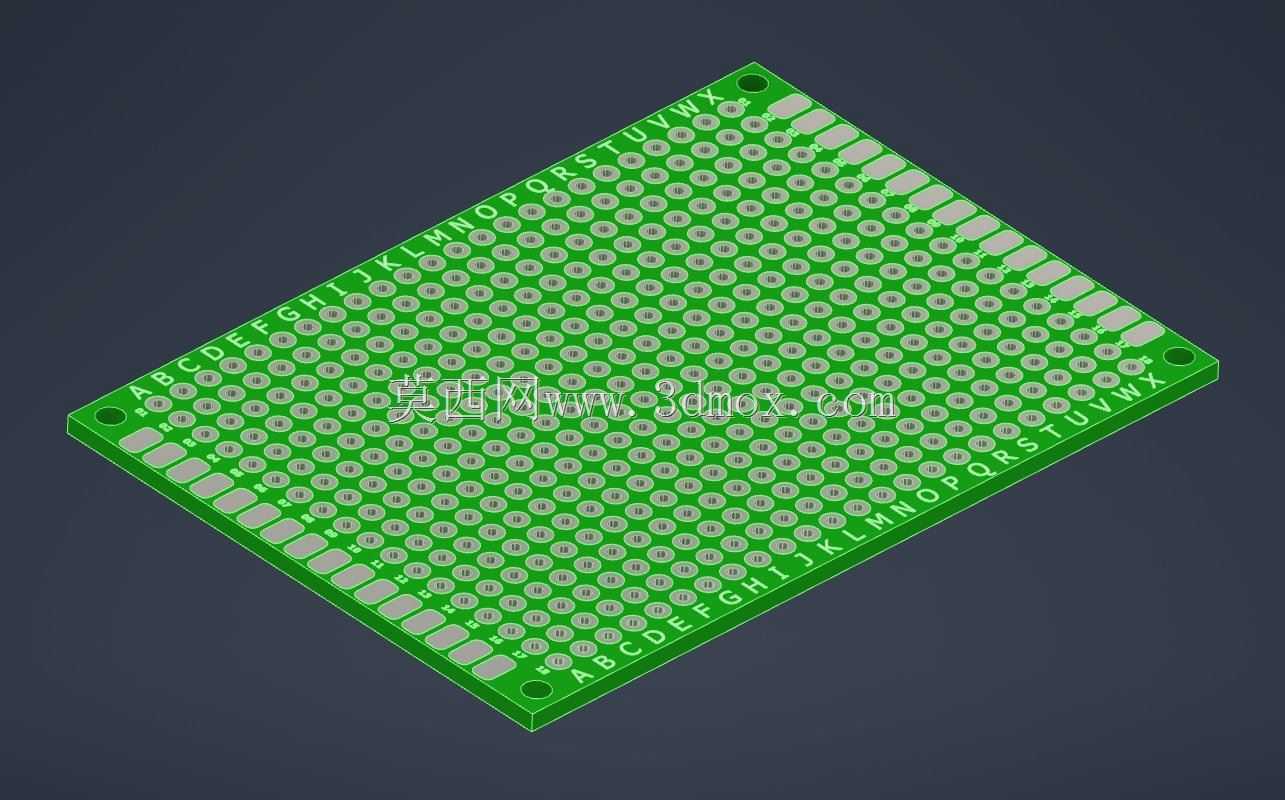

　　这次建模还原的试验板做了双尺寸兼容设计，分别对应4cm×6cm与5cm×7cm两种常用规格，覆盖了从简单分立元件电路到小型集成模块验证的不同空间需求。板体基材采用常规FR-4环氧玻璃布层压板的参数设定，厚度取行业通用的1.6mm，这个厚度既能保证手工焊接时的板体刚性，不会因为烙铁加热出现明显形变，也能适配常规直插元件的引脚长度，避免引脚穿出过长影响背面布线。板边做了4个直径3.2mm的安装固定孔，孔位距离板边的距离统一设为5mm，刚好匹配M3规格的铜柱与螺丝，不管是固定在亚克力外壳、铝合金安装座还是设备内部的预留工位上，都不需要额外打孔调整，安装边界完全贴合常规电子原型项目的固定需求。

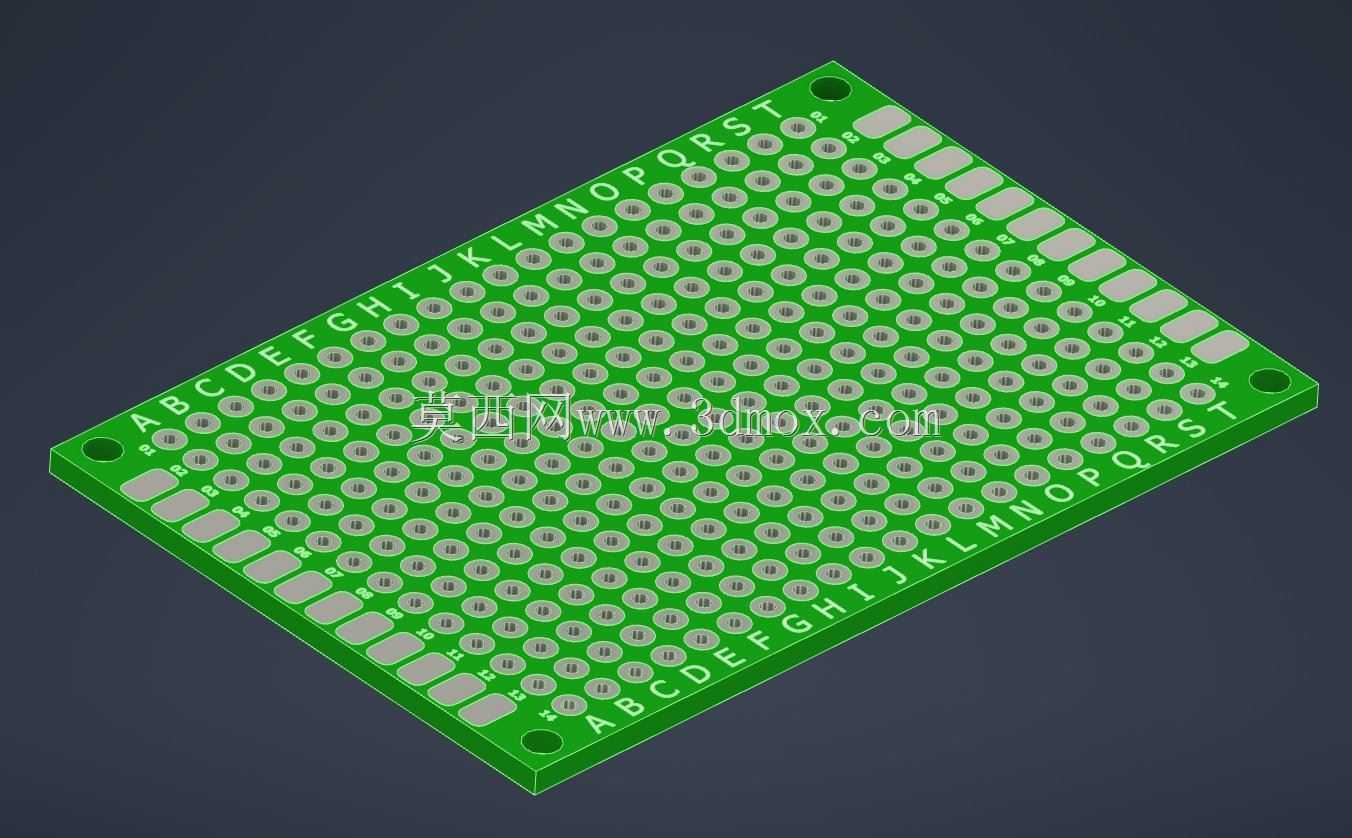

　　板面的焊盘排布参考了行业通用的孔网设计，采用2.54mm标准间距网格布局，这个间距刚好匹配直插DIP封装芯片、排针排母、常用阻容感元件的引脚间距，不需要额外调整孔位就能完成绝大多数直插元件的插装。焊盘本身做了环形铺铜设计，内孔直径0.8mm，既能兼容0.5mm到0.7mm线径的元件引脚，也能保证焊锡的附着面积，避免手工焊接时出现焊盘脱落的问题。板的两侧预留了整排的边距焊盘，这些焊盘除了可以作为电源、信号的外接引出端，也能直接焊接排针作为模块的对外接口，适配常规杜邦线的连接需求，不需要额外加装接线端子。板面上印刷的行列标识采用字母加数字的坐标体系，横向用A到T的字母标注行号，纵向用数字标注列号，搭焊电路时可以快速定位焊盘位置，排查接线错误时也能对照坐标快速找到对应节点，避免在密密麻麻的焊盘里反复核对走线。

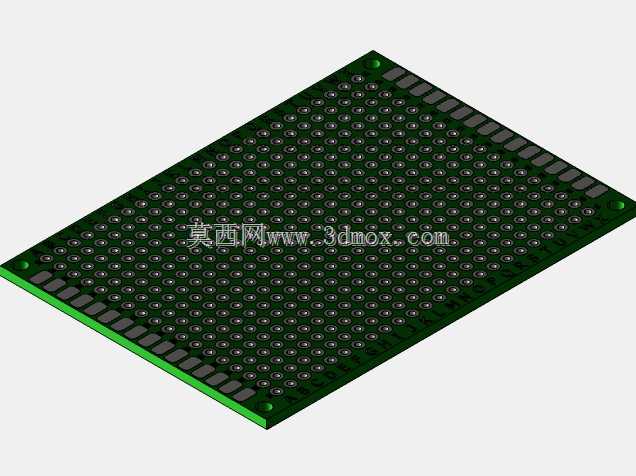

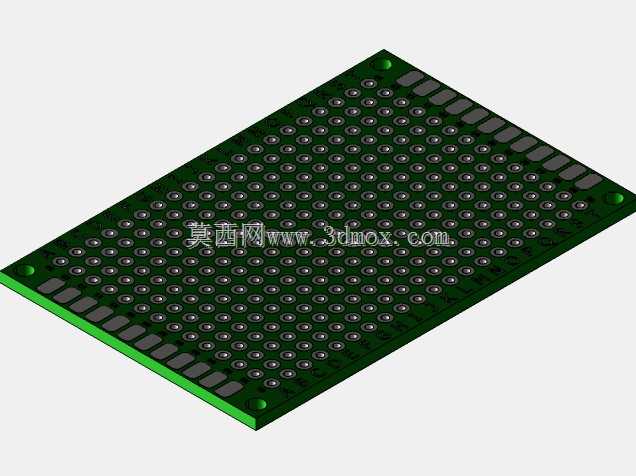

　　建模过程中特意还原了板材的绿色阻焊层质感，焊盘做了喷锡层的金属光泽区分，板边的倒角做了0.5mm的圆角处理，避免实际使用时板边的玻璃纤维毛刺划伤手或者损坏导线。很多新手在使用这类试验板时容易忽略安装孔的导通问题，建模时也还原了安装孔的金属化设计，需要接地的场景下可以直接通过固定铜柱完成板体的共地连接，不需要额外飞线接地点。双尺寸的设计也考虑到了不同项目的空间限制，小尺寸版本适合做简单的电源模块、传感器转接板这类元件数量少的验证，大尺寸版本可以容纳下主控芯片、外围电路、接口模块整套的原型搭建，不需要拼接多块小板就能完成中等复杂度电路的验证。

　　从实际使用的角度看，这类试验板的设计核心就是通用性，不需要针对特定电路做定制化调整，所有的布局都围绕“快速搭焊、灵活调整”的需求展开，焊盘之间的间距留足了飞线的空间，哪怕是搭焊过程中需要修改接线，也能快速吸掉焊锡调整元件位置，不会因为焊盘间距过小导致相邻焊盘短路。板体的耐温参数按照常规无铅焊接的温度要求设定，能够承受260摄氏度下10秒的烙铁接触，不会出现阻焊层起泡、焊盘脱落的问题，满足手工焊接的常规操作需求。对于结构设计从业者来说，这类板件的建模重点不只是还原外形尺寸，更要把实际使用中的安装边界、元件适配空间都考虑进去，比如焊盘上方预留的元件高度空间、板背面预留的引脚剪脚空间，这些细节如果在建模时忽略，后续做外壳设计或者整机装配时就会出现干涉问题。
