TEMT6000X01环境光感光电晶体管结构

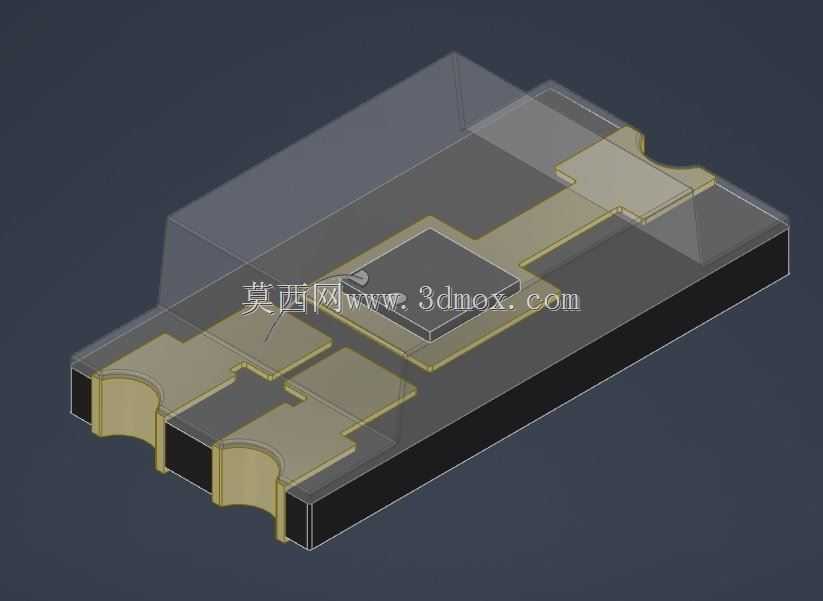

　　做消费类电子、便携传感设备的结构设计时，这类贴片式光电晶体管的选型与建模往往是容易被忽略但直接影响整机装配良率的环节，很多刚入行的工程师会只关注器件的电参数，忽略三维结构上的干涉风险，最后打样回来才发现透光窗口被结构件遮挡、焊盘与PCB封装不匹配、引脚共面度不足导致虚焊等问题。这个模型还原的是TEMT6000X01光电晶体管的完整实体结构，从封装本体的半透明环氧树脂透光层，到内部的光敏芯片键合结构，再到底部的三个镀金引出焊端，都按照实际量产器件的尺寸公差做了还原，没有做过度的工艺简化，能直接导入装配体做干涉检查。

　　从实际应用场景来看，这类光电晶体管主要用在各类带环境光检测功能的终端设备里，比如手持通讯终端的屏幕亮度自动调节模块、智能家居设备的人体存在感应辅助检测、工业手持终端的背光自适应控制、户外便携设备的光照强度采集单元，相比传统的光敏电阻，这类器件的光谱响应更接近人眼，线性度更好，暗电流更低，在低光照环境下的检测精度优势明显，所以现在越来越多的便携通讯类设备都在替换原来的光敏电阻方案。

　　建模的时候首先要明确器件的安装边界，这款器件是标准的贴片式封装，整体外形是长方体结构，本体的长宽高尺寸严格按照量产规格书的标称值做了约束，三个焊端的伸出长度、厚度、间距都按照SMT回流焊的工艺要求做了公差预留，焊端的镀金层厚度在模型里做了分层示意，方便结构工程师在做PCB封装匹配的时候核对焊盘尺寸，避免出现焊盘过大导致连锡、焊盘过小导致焊接强度不足的问题。封装顶部的半透明环氧树脂层是建模的重点，这部分是光线入射的通道，模型里还原了这部分的弧度与厚度，在做整机结构的透光窗口设计时，可以直接把这个模型导入装配体，模拟不同角度的光线入射路径，确认结构上的遮光筋是否会挡住有效受光区域，避免出现检测角度不足、低光照下灵敏度不够的问题。

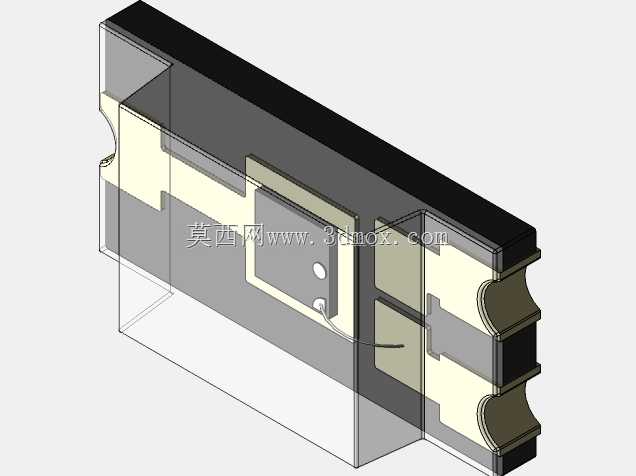

　　内部的结构还原主要是为了让工程师理解器件的感光区域位置，很多人在做结构设计的时候会把光电晶体管的受光位置误以为在封装中心，实际上这款器件的光敏芯片是偏置在其中一个焊端上方的，模型里清晰展示了芯片的贴装位置、键合金丝的走线，在做遮光罩设计的时候，可以精准对应芯片的位置开透光孔，不需要额外留过大的避让空间，能有效压缩整机的结构尺寸，对于便携通讯设备这类对内部空间要求极高的产品来说，每0.1mm的空间节省都能给电池、主板布线留出更多余量。

　　从安装适配的角度来说，这个模型在焊端位置做了共面度的基准约束，三个焊端的底面在同一个基准平面上，公差控制在SMT工艺允许的0.1mm以内，在做PCB布局的时候，可以直接用这个模型生成对应的封装焊盘，不需要反复核对二维规格书的尺寸标注，能减少封装绘制错误导致的打样报废。另外封装本体的侧面拔模角度也按照实际塑封工艺的角度做了还原，在做器件周围的结构件避让设计时，不会出现因为忽略塑封拔模斜度导致的装配干涉，很多工程师在做高密度贴装的时候，会把相邻器件的间距卡得很死，如果没考虑塑封件的拔模斜度，本体上部的尺寸比底部大，回流焊之后器件会被相邻元件顶起，导致虚焊或者器件损坏，这个模型把拔模角度做进了实体里，直接做干涉检查就能提前发现这类问题。

　　在实际的设备功能实现上，这款光电晶体管的输出电流和入射光照强度成线性比例，不需要额外的复杂信号调理电路就能直接连接MCU的ADC引脚采集信号，所以在结构设计的时候不需要给它预留额外的电路空间，只需要保证受光路径通畅、焊接可靠即可。建模的时候特意把内部的芯片感光面做了基准面标记，在做光学模拟的时候，可以直接拾取这个面作为受光面，模拟不同透光材料、不同窗口角度下的光照接收效率，比用简化的方块模型做模拟的结果准确很多，尤其是在做带深色透光面板的设备时，能提前评估面板的透光率是否满足器件的检测灵敏度要求，避免开模之后才发现光照检测不准，需要反复调整面板材料或者透光孔尺寸。

　　另外这个模型的封装边缘做了圆角处理，还原了实际量产器件的塑封毛边避让空间，在做吸嘴选型的时候，可以直接根据模型顶部的平面尺寸选择对应规格的SMT贴装吸嘴，不需要额外测量器件的顶部平面大小，对于SMT工艺工程师来说，能提前确认贴装时的吸嘴吸附位置，避免吸嘴挡住透光窗口导致贴装偏移，或者吸附位置不对导致器件在贴装过程中掉落。三个焊端的表面做了粗糙化的纹理示意，对应实际焊端的镀层粗糙处理，能帮助工程师理解焊锡的浸润范围，在做钢网开孔设计的时候，可以对应调整钢网的开孔尺寸，保证焊锡量合适，不会出现焊锡爬到封装本体上导致的透光区域污染。
