MP2315降压电源转换模块结构设计

　　在便携式手持通讯设备、小型物联网终端、嵌入式通讯采集节点的硬件结构设计中，板载电源转换单元的空间占用、安装适配性直接决定整机的布局冗余度，MP2315降压转换模块的三维结构设计，完全围绕小体积通讯类设备的板载集成需求展开。从实际应用场景来看，这类降压模块多部署在空间局促的通讯终端内部，比如手持对讲设备的射频板旁侧、低功耗无线数传终端的主控板边角、便携通讯检测仪器的电源输入链路中，需要在有限的板卡空间内完成直流电压的降压转换，为后级的射频芯片、主控MCU、信号采集电路提供稳定的低压直流供电，同时不能干扰周边射频链路的信号完整性。

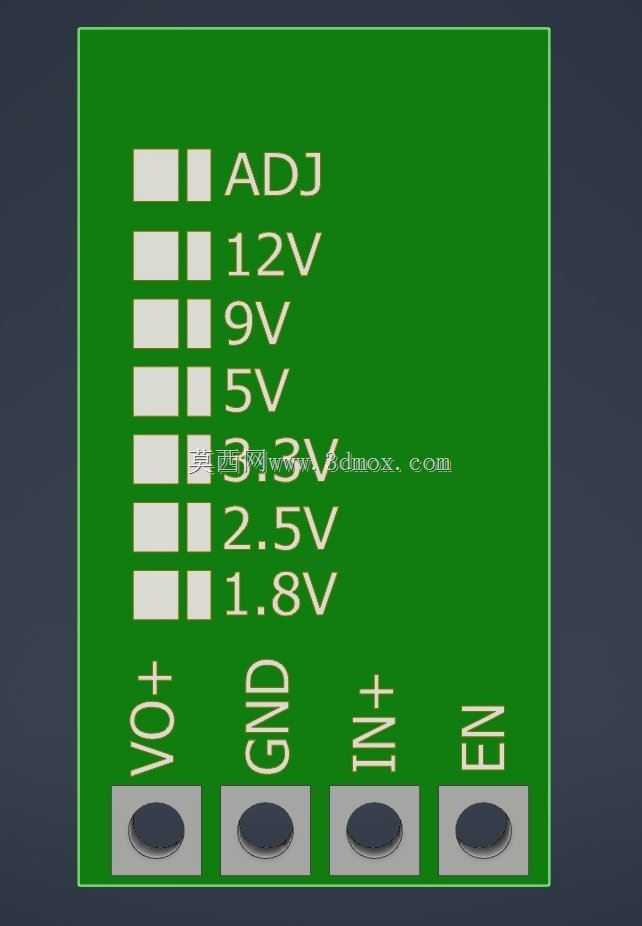

　　从产品功能特性来看，该模块基于同步降压拓扑架构设计，核心功率回路围绕MP2315控制芯片搭建，板载集成了功率电感、输入输出滤波电容、反馈电阻网络、续流回路元件，无需额外外置大量分立元件即可完成固定电压的直流降压输出，能够将较高的直流输入电压稳定转换为后级电路所需的低压供电，输出纹波控制在小功率通讯设备可接受的范围内，满足射频、数字电路的供电稳定性要求。模块的PCB采用绿色阻焊工艺，板边预留了对称的安装固定孔，可通过铜柱或者螺丝直接固定在设备内部的支撑柱上，也可直接通过焊盘焊接在母板的对应位置，适配两种不同的安装方式。

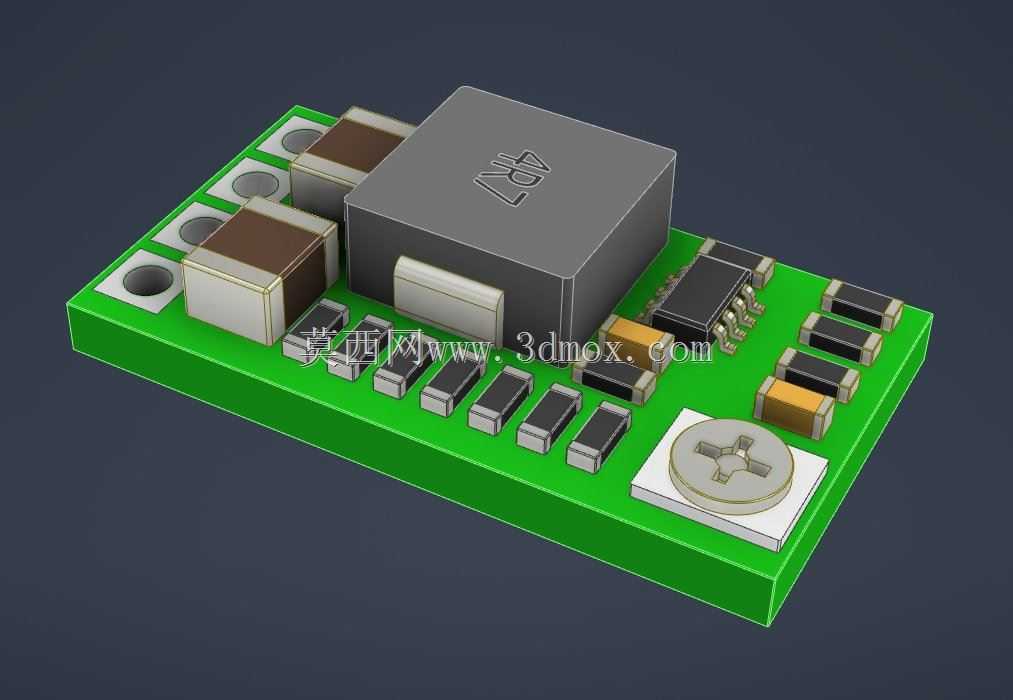

　　在设计思路上，建模过程优先还原功率元件的布局逻辑，核心4R7功率电感放置在PCB板的中心区域，缩短功率回路的走线长度，降低开关过程中的EMI辐射，避免对周边的通讯射频电路造成干扰；输入输出的陶瓷滤波电容分别布置在电感的输入输出侧，紧贴功率回路布置，最大化滤波效果；贴片电阻、电容等小尺寸元件沿板边两侧排布，预留出中间的散热空间，让核心电感和芯片在工作时产生的热量能够通过PCB铜箔自然散出，无需额外加装散热片即可满足额定负载下的温升要求。板端的接线焊盘采用大尺寸露铜设计，既可以焊接插针用于外接连线，也可以直接作为表贴焊盘与母板进行SMT焊接，适配不同生产工艺的装配需求。

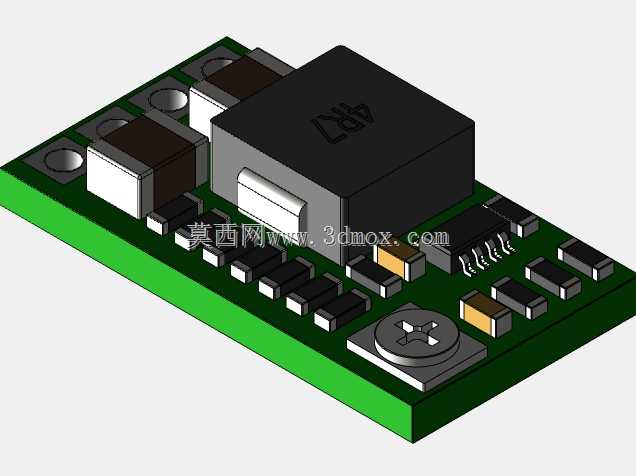

　　从外形尺寸与安装边界来看，模块整体为矩形薄板结构，PCB厚度采用常规1.6mm板厚设计，板上最高元件为中心的功率电感，整体元件最高高度控制在5mm以内，能够适配内部空间高度有限的超薄通讯类设备；板边的固定孔中心距经过标准化设计，兼容通用的小体积电源模块安装孔位，设备结构设计时无需重新调整安装柱位置即可直接替换同规格的其他降压模块；板端的输入输出焊盘间距预留了足够的爬电距离，满足低压直流电路的安规间距要求，焊接装配时不会出现连锡、短路等工艺问题。模块上的可调电位器布置在板角位置，调试时无需拆卸模块即可通过螺丝刀调整输出电压值，方便生产调试阶段的参数校准。在结构建模过程中，所有元件的封装尺寸均按照实际量产元件的规格书1:1还原，包括贴片电容的厚度、电感的引脚成型尺寸、芯片的引脚间距，确保导出的三维模型可以直接导入整机装配环境中进行干涉检查，验证模块安装后与周边结构件、其他板卡元件的间隙是否满足装配要求，避免实际打样组装时出现元件干涉、安装孔位错位、接线空间不足等问题。对于通讯类设备的结构设计人员来说，这类精准的电源模块三维模型，能够在整机布局阶段就准确评估电源单元的空间占用，合理规划板卡分区，将电源部分与射频敏感电路间隔足够的距离，同时预留出焊接、调试的操作空间，减少后期样机调试阶段的结构改版次数，缩短整个产品的开发周期。
