1206规格多色贴片发光二极管结构设计

　　在消费电子、通讯终端、工业控制板卡的表面贴装产线里，1206封装的贴片LED是板级状态指示最常用的分立器件之一，从路由器端口状态灯、工控IO模块通道指示，到消费类手持设备的电源提示、按键背光，都能见到这类封装器件的身影。做这类表贴器件的三维建模时，首先要贴合SMT回流焊工艺的实际安装边界，不能只做外观示意，要把焊盘匹配、器件公差、吸嘴拾取面的设计细节都还原到位，不然导出的模型放到PCB装配里，很容易出现干涉、贴片坐标偏移的问题。

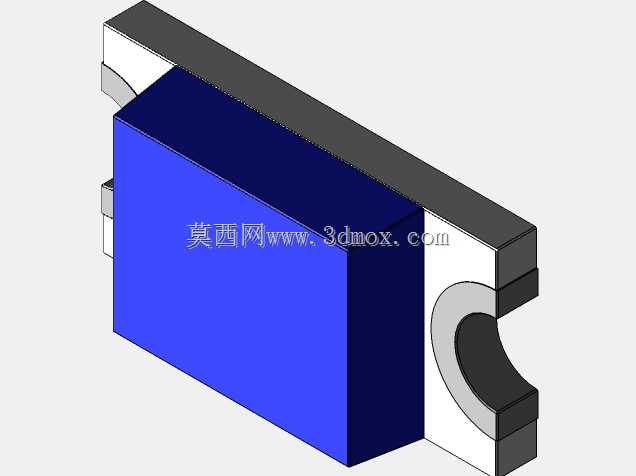

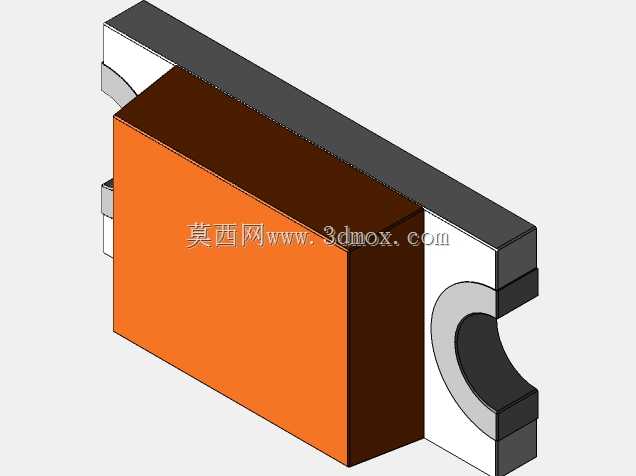

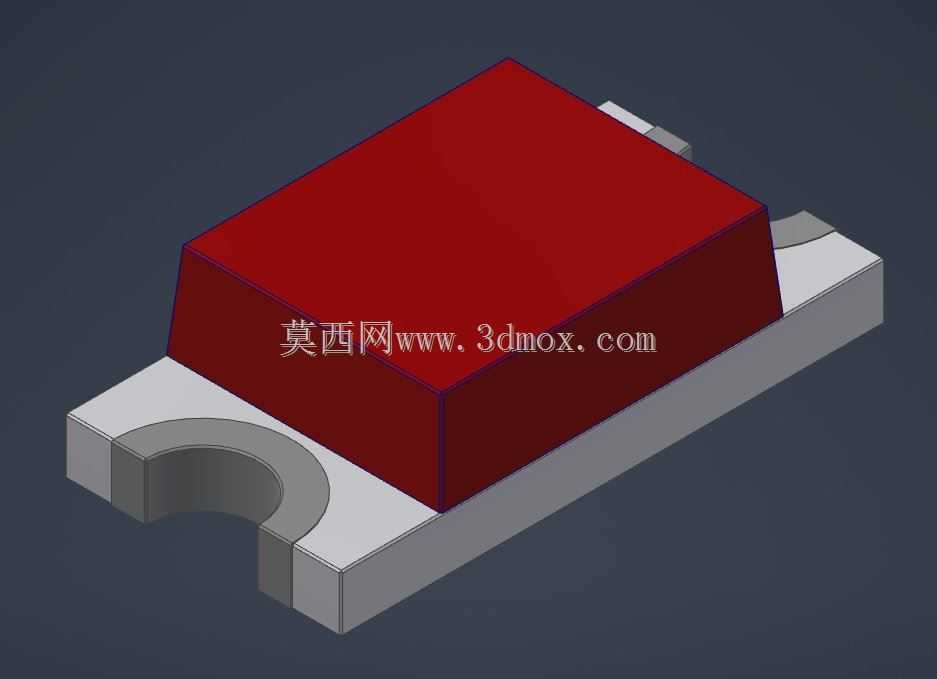

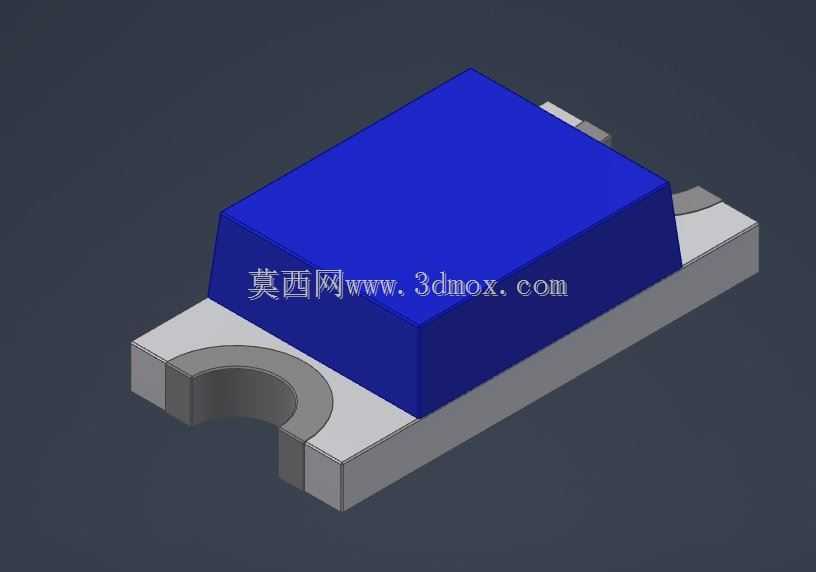

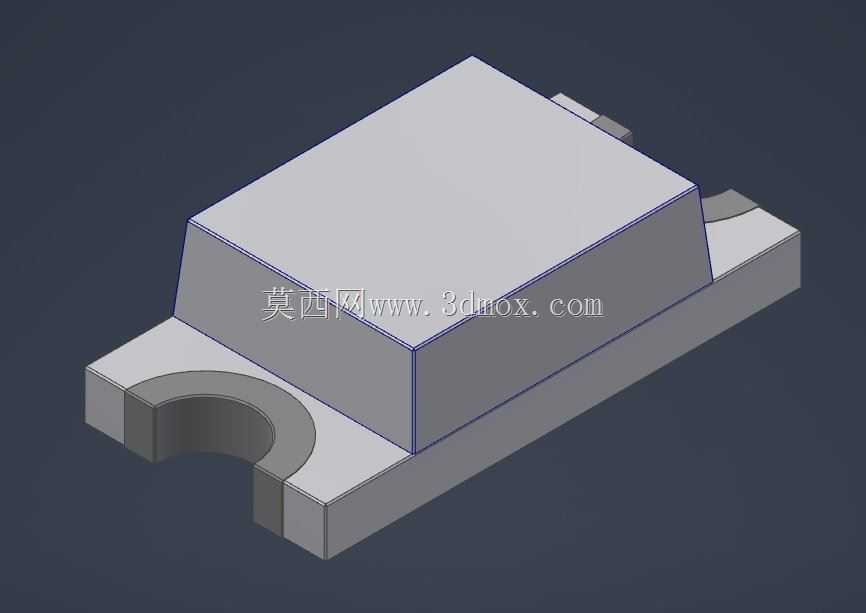

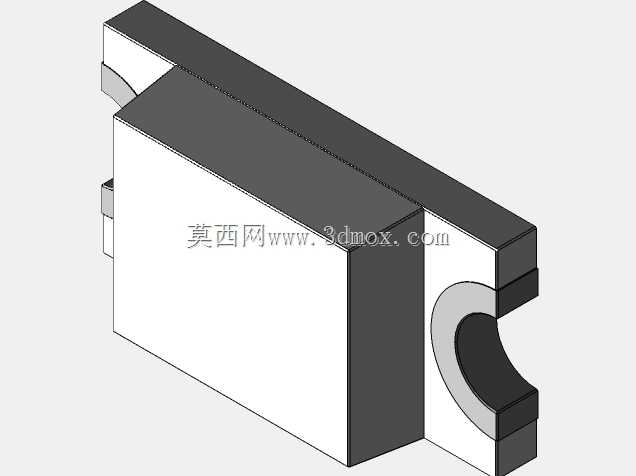

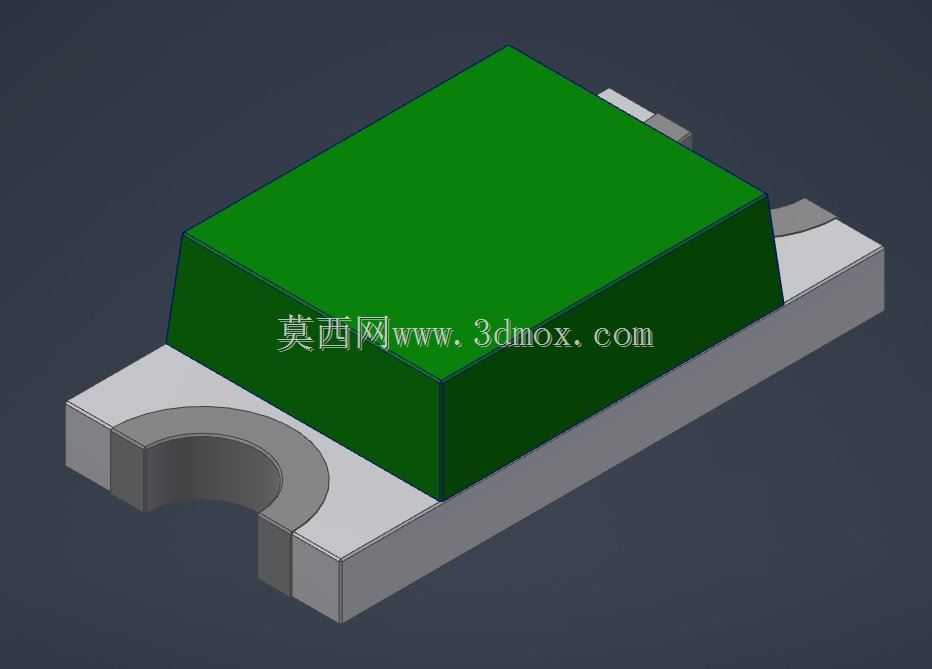

　　从实际功能特性来看，这个封装的LED覆盖红、绿、蓝、白、橙多个发光色号，不同色号的芯片伏安特性有差异，但外部封装尺寸完全统一，这也是1206封装能成为通用表贴指示器件的核心原因——同一块PCB上的不同指示位，不需要调整焊盘封装尺寸，只需要更换对应色号的物料就能实现不同的状态区分，大幅降低了PCB设计的复杂度，也减少了SMT产线换料的调机时间。建模的时候要注意，发光胶体部分的半透明质感要和实际封装匹配，顶部的出光面是平整的矩形结构，刚好适配贴片机吸嘴的拾取尺寸，不会出现吸嘴吸附偏移的问题，胶体两侧的引脚是弯折贴合在PCB焊盘上的结构，引脚的弧度、伸出长度都要严格按照实际物料的公差范围来做，引脚底部和PCB表面的间隙要控制在回流焊锡膏爬升的合理区间，不能出现引脚悬空或者和焊盘干涉的情况。

　　设计思路上，这类通用表贴器件的模型不需要做内部芯片的精细还原，重点要把控外部装配尺寸的准确性：1206封装的公称尺寸是长3.2mm、宽1.6mm，这个是行业通用的安装边界，建模的时候要把器件的总高度控制在1.1mm以内，避免在高密度装配的板卡上和上方的结构件、屏蔽罩出现干涉。引脚的焊端部分要做镀锡层的结构区分，和白色的塑封基座、彩色的发光胶体形成明确的结构分层，这样在做整机装配干涉检查的时候，能快速识别器件的不同结构部分，不会把塑封体和金属引脚的边界搞混。另外要注意，器件两端的引脚缺口是定位特征，对应PCB焊盘的丝印定位标记，建模的时候这个缺口的尺寸、位置要和实际物料一致，方便PCB设计时做封装匹配，也能让SMT产线的AOI检测设备准确识别器件的贴装方向，避免出现反向贴装的不良。

　　从实际选型应用的角度来说，这个尺寸的贴片LED相比0805、0603更小封装的器件，发光角度更大、亮度更高，能适应更远距离的状态指示需求，同时相比更大尺寸的贴片LED，占用的PCB面积更小，适合在通讯设备的端口密集排布的场景下使用——比如交换机的每个网口旁边都要布置两个状态指示灯，用1206封装的话既能保证指示灯的可视角度，又不会占用过多的板卡空间，不会和网口的金属外壳、屏蔽罩产生结构干涉。建模的时候还要考虑器件的公差累积，塑封基座的尺寸公差要控制在±0.1mm以内，引脚的共面度要还原实际物料的精度，不能出现四个引脚不在同一平面的情况，不然在做虚拟装配的时候，会误判为器件贴装浮高，影响结构评审的判断。另外，发光胶体的边缘做了微小的倒角处理，这个细节不能忽略，实际生产中这个倒角是为了避免封装脱模的时候出现胶体缺损，同时也能减少贴片机吸嘴拾取时的吸附漏气问题，还原这个细节能让模型的写实度更高，也更符合实际生产的工艺特征。

　　在做板级装配的结构验证时，这个模型可以直接导入到PCB设计软件的3D环境里，检查器件和周边接插件、电容、电阻等其他表贴元件的安全间距，尤其是在波峰焊或者回流焊的工艺路径上，要保证器件的高度不会挡住其他元件的焊盘，也不会和过炉治具的压条产生干涉。对于通讯类设备来说，板卡上的LED指示灯往往要对应外壳上的导光柱位置，这个模型的出光面位置精度直接影响导光柱的光效设计，如果模型的出光面偏移超过0.2mm，就可能出现导光柱漏光、亮度不均的问题，所以建模的时候要把出光面的中心和器件本体的中心对齐，保证和导光柱的同轴度符合装配要求。
