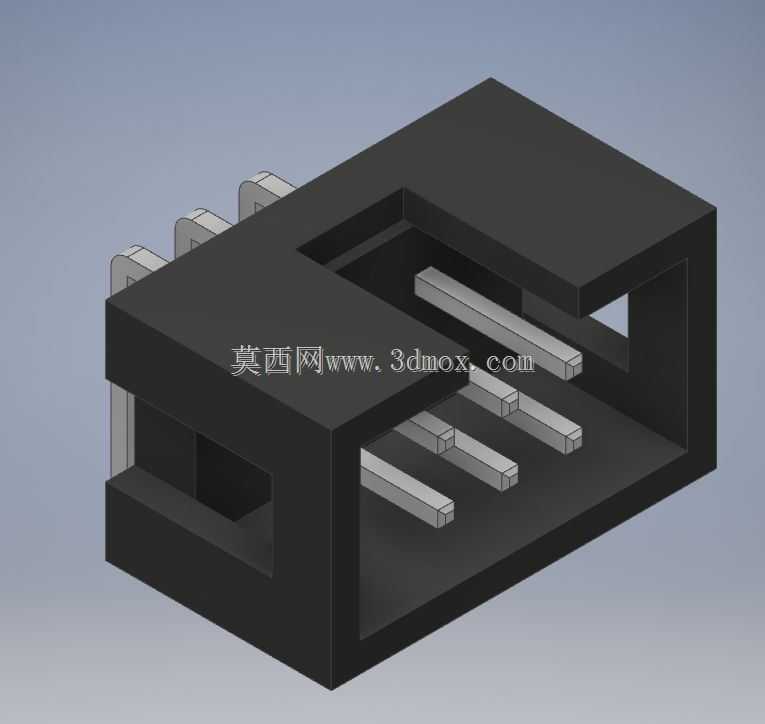

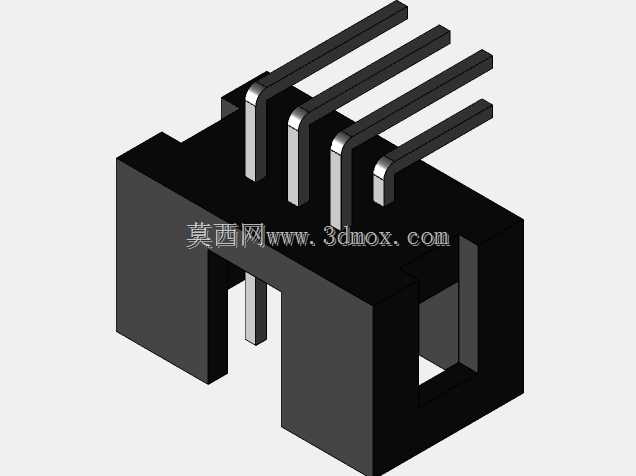

斜角2x3阳联箱带护罩接插件结构

　　在通讯终端、工控板卡的板间互联场景里，这类带护罩的阳联箱接插件是板对板信号传输的核心接触载体，日常多应用在消费电子主板、工业控制IO板、通讯中继模块的板级连接工位，承担多通道低压信号的稳定导通作用，同时护罩结构可规避装配过程中端子受外力弯折、浮高导致的接触不良问题。从实际装配工况来看，这类2x3排布的6pin接插件，多匹配对应pin数的阴端插座使用，斜角2x3的结构设计，核心是在插接导向阶段提供单侧的防呆限位，避免操作人员反向插合造成端子压弯、焊盘脱落的装配故障，相比无斜角的对称结构，防呆识别度更高，产线批量装配时无需额外做标识对位，能有效降低人工装配的错装率。设计阶段首先要考量的是端子的保持力，内部插针采用直插式排布，

　　每根插针的伸出长度、相邻pin的中心距都严格匹配行业通用的2.54mm间距标准，确保障碍物兼容市面常规的排线压接端子、板端母座，护罩的内腔尺寸预留了0.3mm的插接导向间隙，插合过程中护罩侧壁先与母座的定位凸台配合导向，再让插针逐步进入母座的接触簧片内，避免插针偏斜顶弯。护罩本身采用黑色绝缘工程塑料材质，一体注塑成型的框体结构，侧壁做了1.2mm的均匀壁厚，既保证足够的结构强度，在SMT过炉过程中不会因高温发生形变，也能在接插件焊接到PCB板后，为焊点提供侧向的防护，避免后续整机装配时线材拉扯、工具触碰直接作用在焊点上导致虚焊脱落。从安装边界来看，该接插件为直插焊接式，底部的定位柱对应PCB板上的两个定位孔，定位柱直径1.0mm，

　　伸出焊盘面1.5mm，装配时先将定位柱插入PCB定位孔完成预固定，再对插针焊盘进行波峰焊或者手工焊接，焊盘设计采用常规的圆形焊盘，直径1.8mm，相邻焊盘的安全间距满足安规要求，不会出现焊锡连桥的问题。护罩的斜角结构设置在单侧端角，斜角尺寸为2x3mm，这个角度的设计一方面是防呆，另一方面也给PCB板上相邻布置的贴片元件预留了安全间隙，避免接插件护罩与旁边的贴片电容、电阻发生干涉，在高密度布板的场景下，这个斜角结构能节省约5%的板上占用空间，提升PCB的面积利用率。实际使用过程中，护罩的框体结构还能起到一定的防尘作用，减少环境中的浮尘落在插针接触面上导致的接触电阻升高问题，在非频繁插拔的板内固定连接场景下，

　　这种带护罩的结构比裸露插针的接插件接触稳定性提升30%以上，同时护罩的顶面为平面结构，在整机做三防漆喷涂的时候，可以用高温治具压住护罩顶面做遮蔽，避免三防漆渗入插针接触区域影响导通性能。设计建模阶段，需要重点校验插针与护罩的同轴度，每根插针相对于护罩内腔的位置度公差控制在0.1mm以内，确保插合时插针能顺利对准母座的簧片中心，不会出现单边磨碰簧片导致的插拔力过大问题；护罩的底部与PCB板面的贴合面做了0.1mm的拔模斜度，注塑成型后不会出现飞边，焊接时能与PCB板面紧密贴合，避免焊接过程中助焊剂渗入护罩内部。另外，护罩两侧的镂空结构，一方面是减少注塑材料的用量降低成本，另一方面也能在插接过程中观察插针的插入深度，确认接插件是否完全插合到位，避免半插状态下信号传输中断的问题。
