6s规格外螺纹收割台成角度1箭头弯针排针

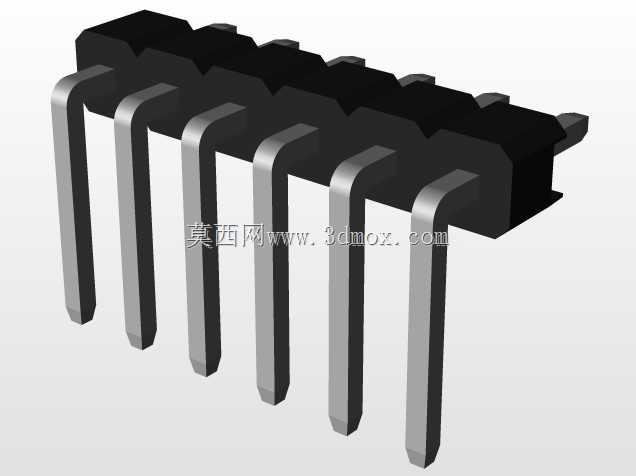

　　这款弯式排针连接件，主要应用在空间受限的板间垂直连接场景，常见于便携通讯终端、小型工控采集板、消费类数码产品的内部电路互联，当两块PCB需要呈90度布局且板间距较小时，直插排针无法满足安装空间要求，这类带角度弯针的排针就成为首选连接方案，能够在不额外增加转接板的前提下完成垂直方向的信号与小电流传输。从结构设计来看，该排针采用6Pin单排布局，针脚一端为弯折成型的直角结构，插入端做了外螺纹式的收割台收边处理，也就是行业内常说的箭头顶针设计，这种端头处理能够在插装时自动导正位置，避免针脚偏斜顶坏PCB焊盘，同时收窄的端头能够降低插装阻力，无论是手工焊接还是波峰焊工序，都能让针脚顺畅穿过板上的安装孔。黑色的塑胶基座采用耐高温绝缘材质，

　　针脚与基座之间通过压合固定，每根针脚的弯折位置保持统一的弯折半径，避免弯折处出现应力集中导致针脚断裂，同时所有针脚的伸出长度、弯折高度保持一致，确保焊接后每根针脚的焊锡量均匀，不会出现虚焊、连焊的问题。在安装边界方面，这款排针的直插段针脚长度适配常规1.6mm厚度的PCB板，穿过焊盘后预留的焊锡长度控制在1.2-1.5mm区间，既能够保证焊锡充分浸润针脚形成可靠焊点，又不会因为针脚伸出过长触碰板上其他元器件。弯折后的水平段针脚间距保持标准2.54mm排距，能够直接匹配市面上通用的排母座，不需要额外定制配套接插件，降低选型采购成本。基座的宽度与高度做了紧凑化处理，基座两侧没有多余的定位凸台，能够紧贴板边安装，

　　在设备内部空间局促的位置也能顺利布置，不会和周边的电容、电阻等贴片元器件产生结构干涉。设计过程中针对针脚的同心度做了专门管控，每根针脚相对于基座安装面的垂直度偏差控制在0.1mm以内，弯折段的水平度偏差不超过0.08mm，确保和排母对插时每根针脚都能顺利进入母座的接触弹片内，不会出现个别针脚插歪、接触不良的情况。针脚表面做了镀锡处理，既能够提升焊接的浸润性，又能在常规存储环境下避免针脚氧化，保证长期存放后依然具备良好的可焊性。塑胶基座的耐温参数覆盖常规波峰焊的260度峰值温度，过炉时不会出现基座变形、针脚移位的问题，能够适配常规电子加工厂的SMT与波峰焊生产工艺，不需要调整现有产线的温度参数就能直接上线生产。在实际选型使用时，

　　需要注意该排针的额定电流承载能力为每Pin3A，适用于信号传输与小电流供电回路，不能用于大电流的电源主回路连接，同时在对插使用时，排针与排母的对插深度要控制在针脚直径的1.5倍以上，保证接触电阻处于合理区间，避免长期工作时接触位置发热影响连接可靠性。针对震动工况下的使用场景，可以在排针对插完成后点胶固定基座位置，避免长期震动导致针脚与母座弹片之间出现接触间隙。
