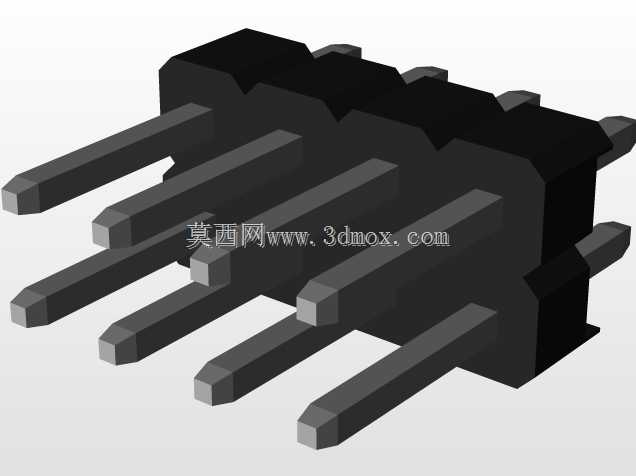

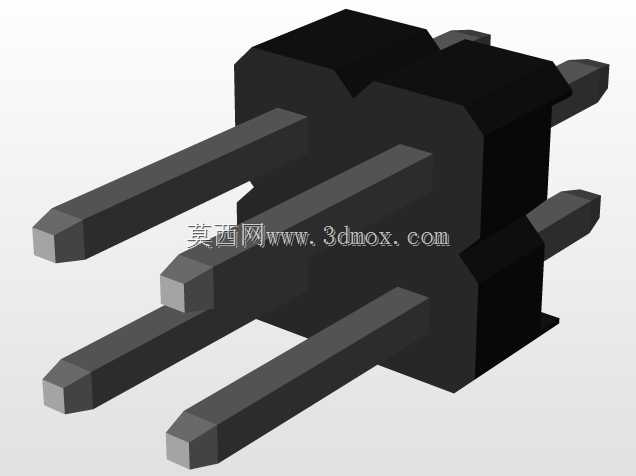

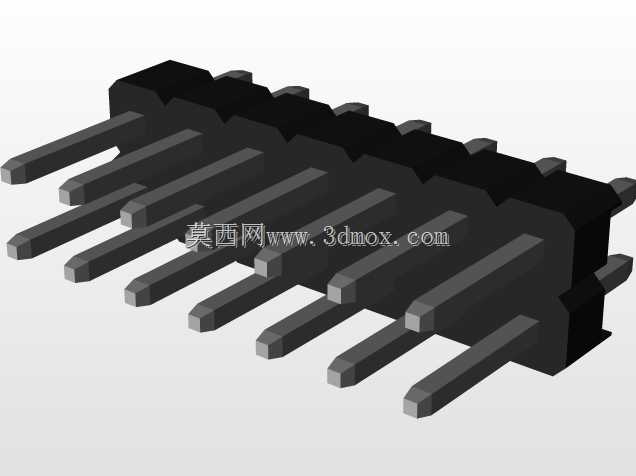

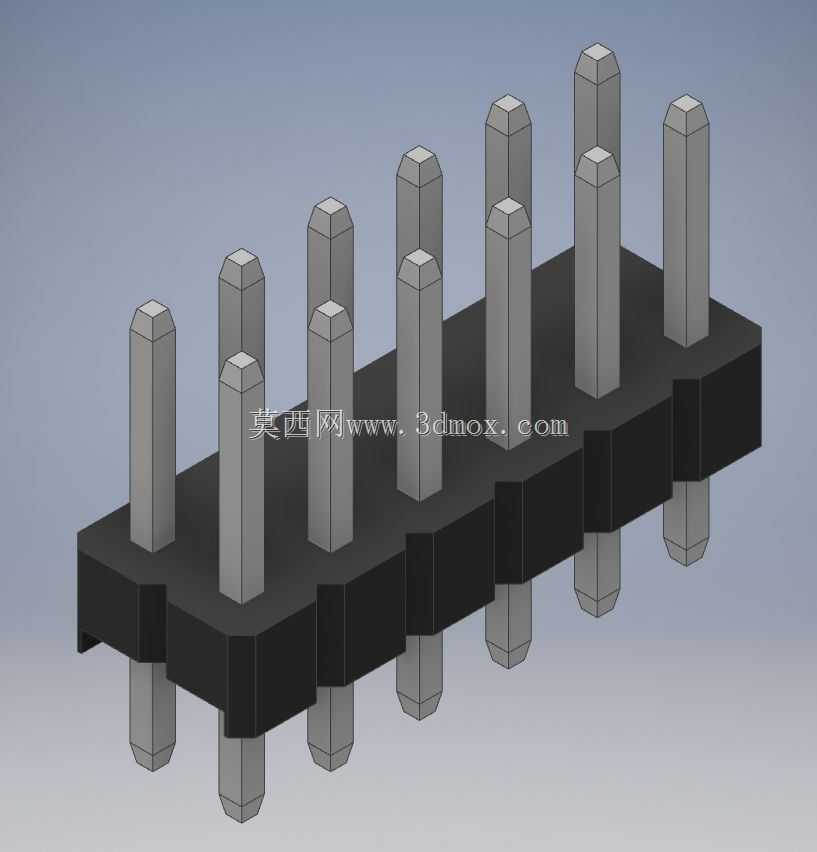

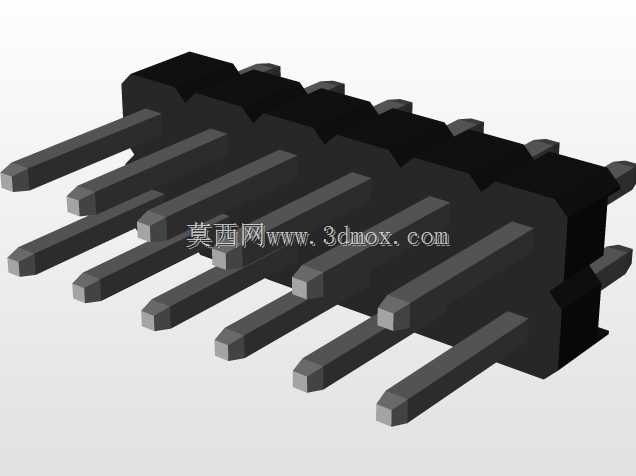

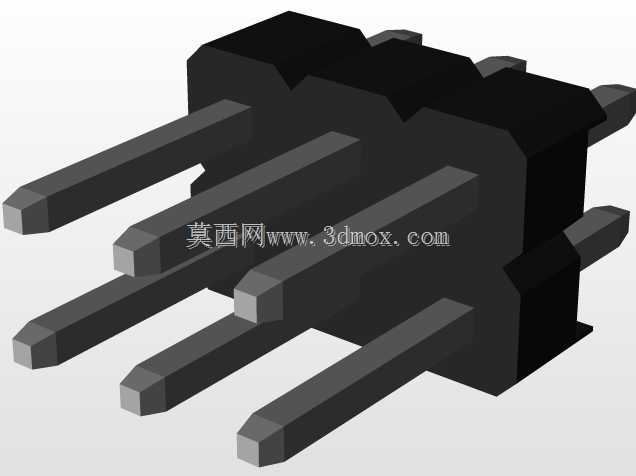

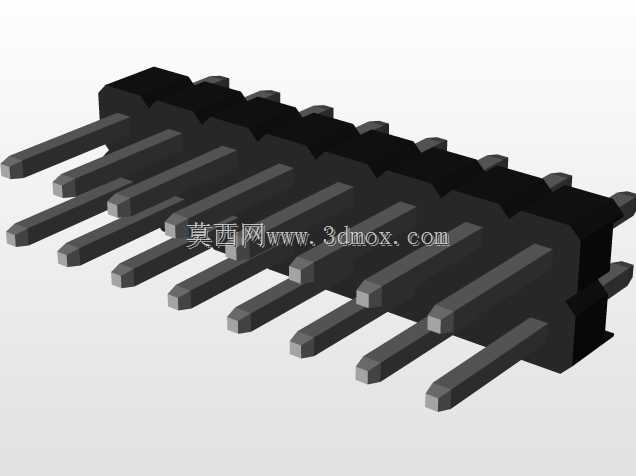

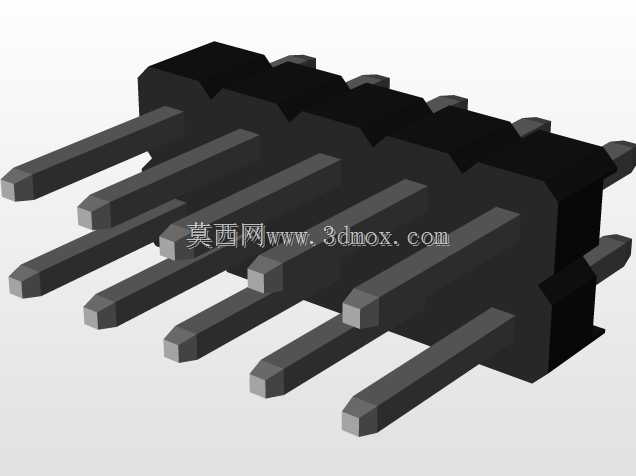

这类双排外螺纹插针结构的连接端子,在通讯设备内部板卡互联、工业控制模块信号转接场景中应用十分广泛,日常接触的通讯基站信号处理板、工控IO扩展模块、消费类电子主板的板对板连接工位,都能见到同结构连接件的身影,核心作用是实现两块平行印制电路板之间的稳定电信号连通与机械定位,相比普通光杆排针,带外螺纹的插针端部可以配合锁紧螺母使用,在存在持续振动的设备工况下,能避免插针与对接座松脱导致的信号中断问题。从结构设计逻辑来看,这款连接件采用2行8位的双排对称布局,相邻插针的中心距遵循通用板卡接插件的标准间距规范,能直接匹配市面上主流的排母座、接线端子座的安装孔位,不需要额外修改印制电路板的开孔图纸。黑色的绝缘基座采用耐高温工程塑料注塑成型,
基座上的每一个插针安装孔都做了定位止口设计,插针压装入基座后不会出现轴向窜动,插针中段与基座结合的位置做了滚花处理,压装后能增大插针与塑料基座的摩擦力,即便是在焊接时受到高温影响,插针也不会从基座中脱落。插针本身采用易切削铜合金加工,表面做镀锡处理,既保证了导电性能,也能提升焊接时的焊锡浸润性,插针两端伸出基座的长度做了差异化设计,其中较长的一端用于插入对接的插座内部,较短的一端用于穿过印制电路板的安装孔后进行波峰焊或者手工焊接,端部的外螺纹段长度经过精确计算,在插针完全插入对接座后,螺纹段刚好露出对接座的安装面,拧紧配套的锁紧螺母后,就能给整个连接结构提供持续的轴向压紧力,抵消设备运行过程中振动带来的连接间隙。在安装边界尺寸上,
绝缘基座的宽度刚好覆盖两排插针的外侧边缘,不会占用印制板上多余的布线空间,基座的高度控制在常规贴片元件的高度上限以内,不会对板卡上方的其他元件安装造成干涉,插针端部的倒角设计能在对接时起到导向作用,即便是盲插操作也能顺利将插针导入对接座的孔位内,不会出现插针顶弯的问题。设计这类连接件的三维模型时,需要重点关注插针的同轴度公差,每一根插针相对于基座安装面的垂直度误差需要控制在0.1mm以内,否则在多针同时对接时会出现个别插针无法入孔的情况,另外基座上插针孔的位置度公差也需要严格控制,孔位偏差过大会直接导致整个端子无法与印制板的开孔对齐,无法完成装配。在实际选型使用过程中,这类带锁紧结构的排针端子,相比普通无锁紧的排针,
更适合用在轨道交通车载通讯设备、户外露天安装的通讯基站设备、工业现场有强振动的机床控制模块这类对连接可靠性要求极高的场景,普通消费类电子如果没有特殊的抗振要求,选用普通排针即可,但如果设备需要经常插拔维护,带螺纹锁紧的结构也能减少多次插拔后插针松动的概率。建模过程中需要还原插针端部螺纹的真实牙型,不能用简单的圆柱面代替螺纹结构,否则在做虚拟装配验证时,无法准确模拟螺母与插针的配合状态,也无法校核螺纹段露出对接座的长度是否足够,绝缘基座侧面的定位卡槽结构也需要准确建模,这类卡槽是用于和设备外壳上的定位筋配合,防止整个端子在焊接后出现横向移位。另外插针穿过印制板的伸出长度需要符合波峰焊的工艺要求,伸出过短会导致焊锡无法完全包裹插针形成可靠焊点,伸出过长则会在焊接后出现焊锡尖刺,容易引发相邻焊点之间的短路问题,这些细节在三维建模阶段都需要结合实际生产工艺要求做尺寸校验,避免后续开模或者生产时出现工艺缺陷。
