单排2-8位外螺纹接线排针结构设计

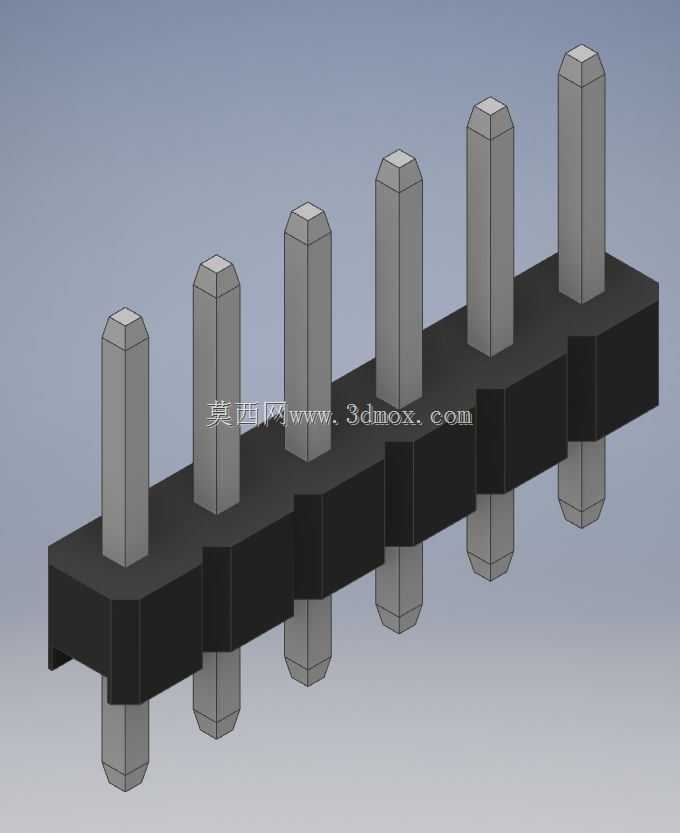

　　这款单排8位外螺纹插针连接件，是电子设备内部板间连接场景里的常用基础元件，日常做电路设计、结构堆叠时经常会用到这类部件，很多工控板、消费电子主板、通讯模块的板对板、板对线材连接场景都能见到它的身影。从实际使用场景来看，这类排针主要承担不同PCB板之间的电信号传输、小电流供电导通作用，外螺纹的插针设计区别于普通光杆插针，在焊接完成后可以额外搭配锁紧螺母使用，在震动幅度较大的工业设备、车载通讯模块场景下，能避免插针与对接母座因为长期震动出现松脱、接触不良的问题，比普通直插排针的连接可靠性高一个等级。

　　设计这款排针的时候，首先要考虑的是安装边界的适配性，插针的中心间距严格遵循通用2.54mm排针的标准间距，这个尺寸是行业内沿用多年的通用规范，能直接匹配市面上绝大多数标准排母、杜邦线母座的孔位，不需要额外做定制化的对接件，能大幅降低下游客户的选型适配成本。绝缘基座采用分段式的凸台结构，每两个插针之间的基座位置做了内凹的分隔设计，一方面是为了增加插针之间的爬电距离，在传输低压差分信号或者小功率供电时，避免相邻针脚之间因为积灰、凝露出现打火短路的问题，另一方面分段式的结构在注塑生产的时候，能让塑料胶体更均匀地包裹住插针的中部固定段，减少插针出现歪斜、松动的概率，生产良率比整块平直基座的设计更高。

　　插针部分的结构设计也有明确的工程考量，插针穿过基座的下半段和伸出基座上方的对接段都做了等截面的多边形切边处理，不是完全的圆柱形结构，这种设计有两个实际作用：一是在注塑的时候，多边形的截面能和塑料基座形成更强的卡合力，避免插针在插拔受力的时候出现轴向窜动，哪怕多次插拔对接，插针也不会从基座里被顶出来或者拔出来；二是插针上端的切边平面，在和对接母座的弹片接触时，能形成更稳定的面接触，相比圆柱插针的线接触，接触电阻更小，长时间通流的时候温升更低，信号传输的稳定性也更好。插针下端伸出基座的焊接段长度，是按照常规1.6mm厚度PCB的波峰焊工艺要求设计的，穿过PCB焊盘之后露出的长度刚好符合波峰焊的吃锡要求，不会因为露出太长导致焊锡爬升过高连锡，也不会因为露出太短导致焊锡浸润不足出现虚焊。

　　安装尺寸方面，整个排针的总宽度、基座高度都做了冗余设计，基座底部到PCB板面的预留间隙能满足焊盘走线的空间需求，不会压到PCB表面的丝印或者表层走线，插针的同轴度公差控制在0.1mm以内，8根插针的直线度偏差不超过0.05mm，在和排母对接的时候不会出现个别针脚插不进去、顶弯针脚的问题。外螺纹段的位置设置在插针对接段的根部，对接的时候排母插到底之后，螺母可以从插针顶端拧下，压在排母的上端面，把排母和排针的基座牢牢锁紧，哪怕设备在运输、使用过程中持续受到震动冲击，对接处也不会出现松脱断开的情况，特别适合用在户外通讯设备、车载电子模块这类对连接可靠性要求高的场景。

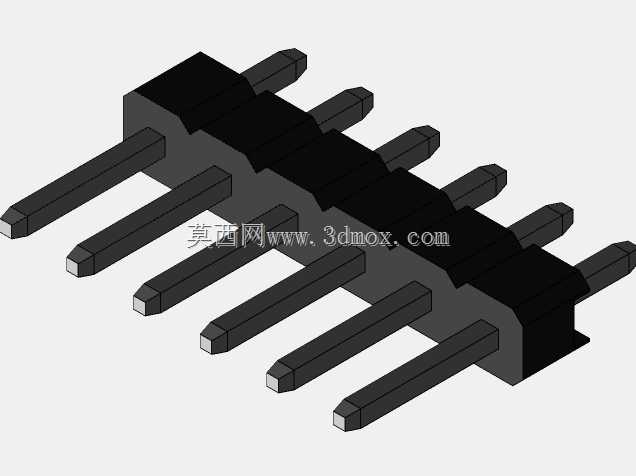

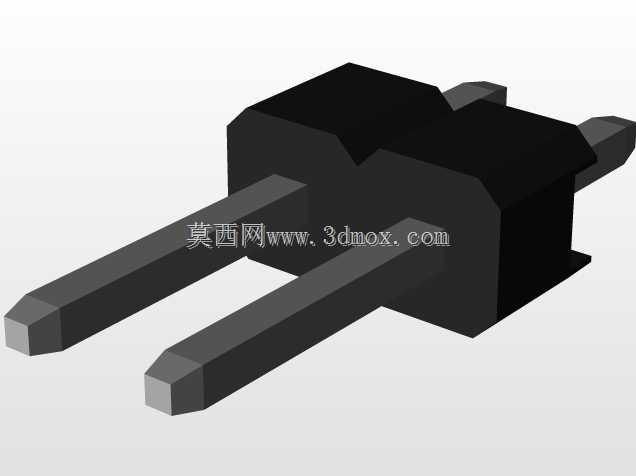

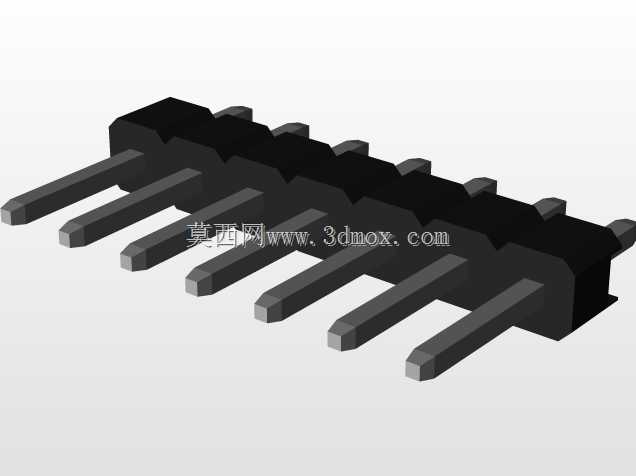

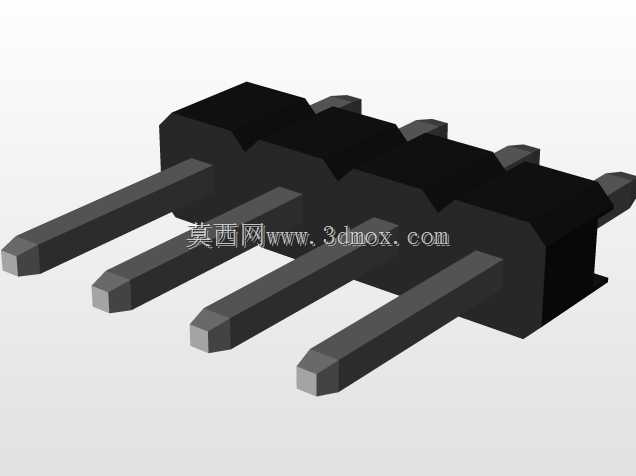

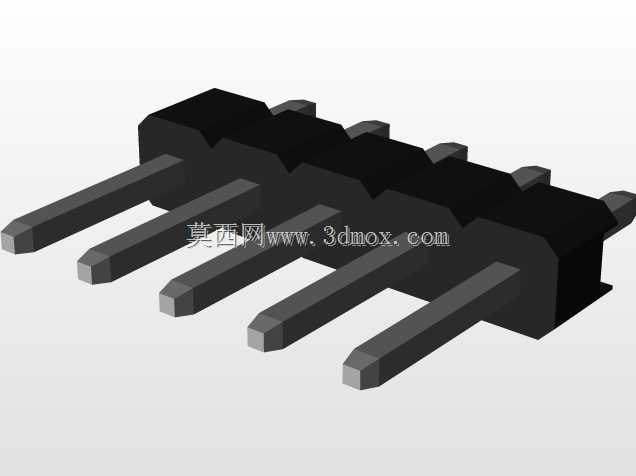

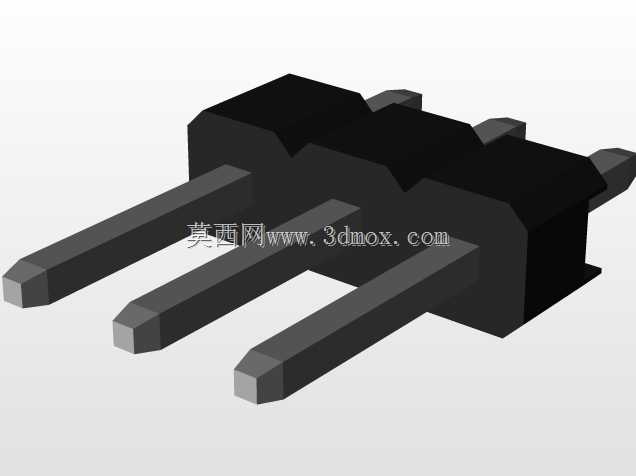

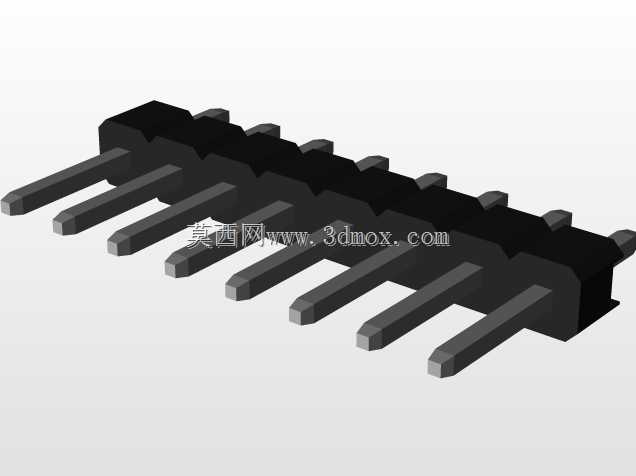

　　从建模的细节来看，整个模型把插针的棱角、基座的分型面位置、螺纹段的牙型都做了还原，在做整机结构堆叠检查的时候，可以直接导入这个模型做干涉检查，确认排针周围的预留空间是否足够，对接的母座、锁紧螺母有没有和周边的结构件、元器件发生干涉，不用再自己从零开始建模绘制，能节省不少结构设计阶段的时间。另外这个分段式基座的设计，还支持根据实际需要的针位数做裁剪，比如需要3位、5位的时候，可以直接从基座的分段凹槽位置剪开，不会破坏基座的结构强度，插针也不会出现松动，通用性比一体式基座的排针更好，能覆盖更多不同针位需求的应用场景，减少物料的种类，方便生产端的物料管理。
