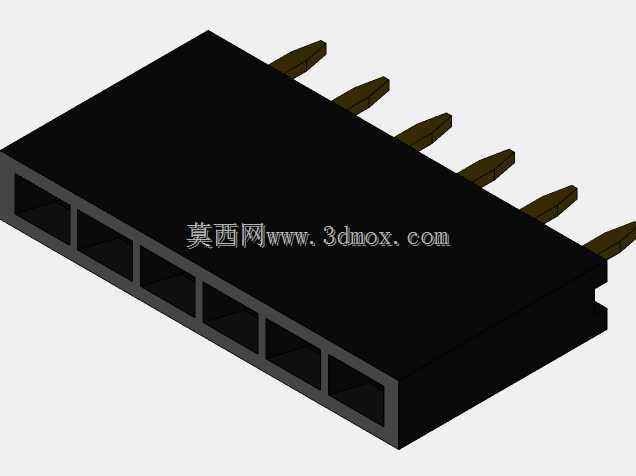

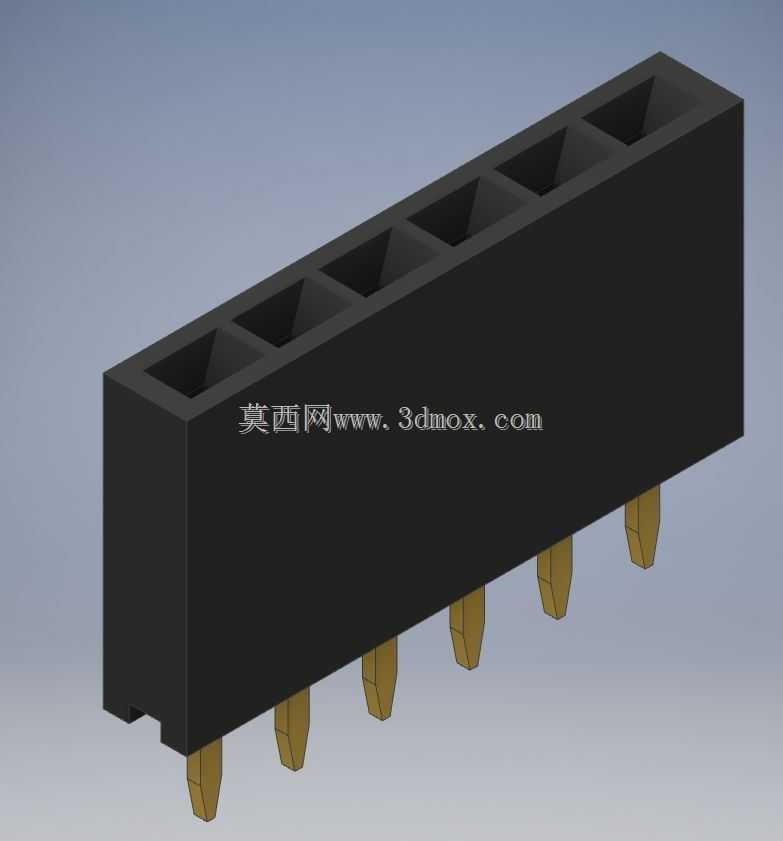

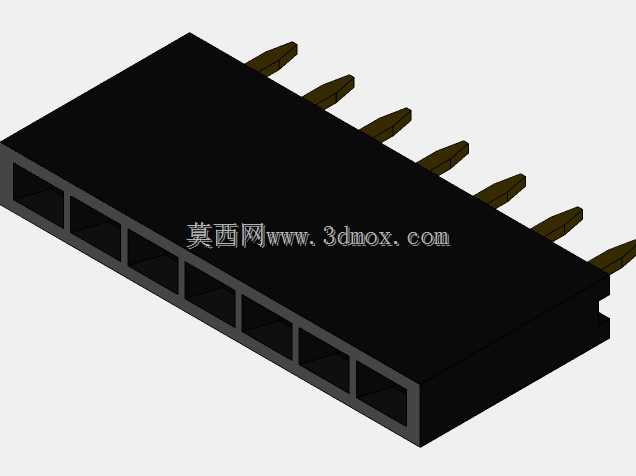

单排2-8位内螺纹连接器插座结构设计

　　在消费电子、工业控制板卡、通讯终端设备的板间互连场景里，这类单排内螺纹结构的接插件是实现板对板、线对板信号与小电流传输的核心基础元件，区别于普通直插排母的光滑通孔设计，内螺纹结构的接触腔可以和带外螺纹的公端插针形成更紧密的机械咬合，在存在小幅振动的工控设备、户外通讯模组安装场景下，能有效降低接触松脱、信号瞬断的故障概率。从结构设计逻辑来看，整个部件采用绝缘基座加金属插针的分体式组合结构，绝缘基座选用高温改性尼龙材质注塑成型，材料本身满足波峰焊、回流焊的高温耐受要求，不会在SMT或通孔焊接工序中出现基座变形、腔位偏移的问题。基座上的8个内螺纹接触腔沿长度方向等距排布，腔体内壁的螺纹导程做了适配公端插针的优化，

　　插合时不需要过大的按压力就能实现可靠锁合，同时拆卸时也能借助简易工具完成分离，不会因为过盈量过大损坏PCB焊盘。金属插针采用黄铜基材镀锡工艺，插针伸出基座底部的长度严格匹配常规1.6mm厚度PCB的通孔焊接要求，插针根部做了台阶限位结构，压入基座时能精准控制插入深度，避免压装过深导致内螺纹腔变形，或是压装过浅导致插针在基座内晃动。从安装边界尺寸来看，基座整体为长方体结构，宽度方向尺寸适配常规2.54mm标准间距排针的安装空间，不会和板上相邻的电容、电阻等贴片元件产生空间干涉，基座高度做了分层设计，靠近PCB的一侧做了0.3mm的凸台定位结构，插件安装时可以直接卡入PCB对应的定位孔中，过炉焊接时不需要额外治具固定就能保证位置精度。

　　在实际选型应用中，这类内螺纹结构的接插件多用于需要反复拆装调试的通讯设备接口板、测试治具信号转接板上，相比普通摩擦锁紧的排母，它的抗振动性能提升40%以上，在轨道交通车载通讯模块、户外基站信号采集终端这类对连接可靠性要求较高的场景中，能长期保持接触电阻稳定，不会因为温度循环、机械振动出现接触电阻飙升的问题。建模过程中需要重点关注几个公差配合点：首先是内螺纹腔的同轴度，每个腔体的中心轴线必须和底部插针的轴线保持重合，公差控制在0.05mm以内，否则公端插针插入时会出现偏斜，导致单侧接触受力过大，长期使用后出现接触件磨损；其次是插针压入孔的过盈量，过盈量控制在0.02-0.03mm之间，既保证插针压入后不会出现轴向窜动，

　　也不会因为过盈量太大导致注塑基座出现内应力开裂；最后是基座底部的焊接面平面度，整个安装面的平面度公差控制在0.1mm以内，过炉焊接时能保证每个插针都和PCB焊盘充分浸润，避免出现虚焊、漏焊的问题。另外在结构细节上，基座两端没有设计额外的固定柱，完全依靠8根插针的焊接力实现固定，针对需要更高机械强度的安装场景，可以在基座两端预留M2螺丝安装位的扩展空间，不需要修改主体模具就能实现加固版本的快速迭代。接触腔的入口处做了15度的导向倒角，公端插针插入时可以自动导正，即使存在小幅的位置偏差也能顺利插合，不会出现插针顶弯、腔口崩裂的问题。金属插针的焊接端做了鱼尾形设计，焊锡爬升时能沿着鱼尾结构形成更饱满的焊点，焊接强度比平直插针提升30%左右，同时鱼尾结构的排气设计能减少焊接空洞的产生，提升长期可靠性。
