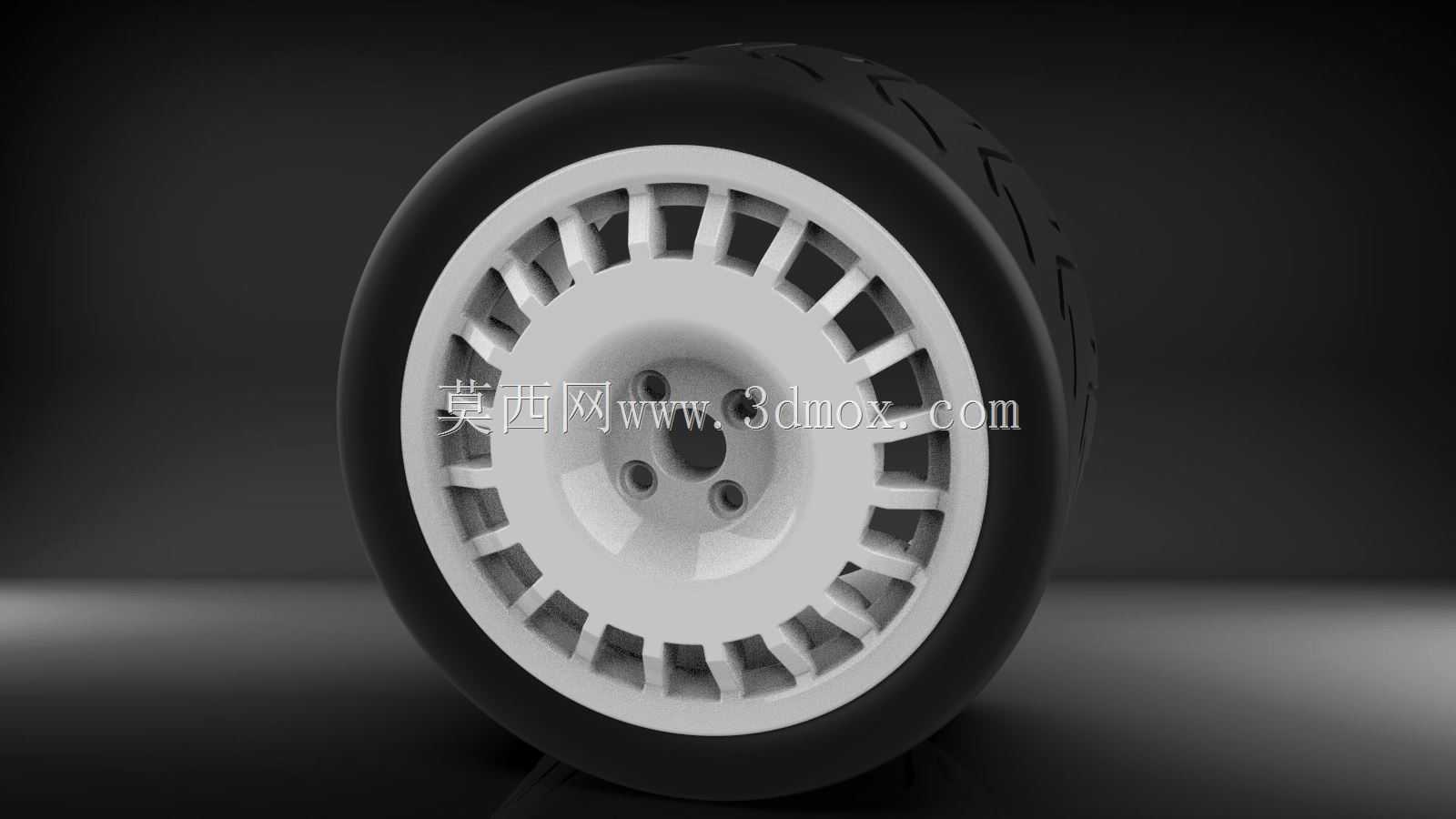

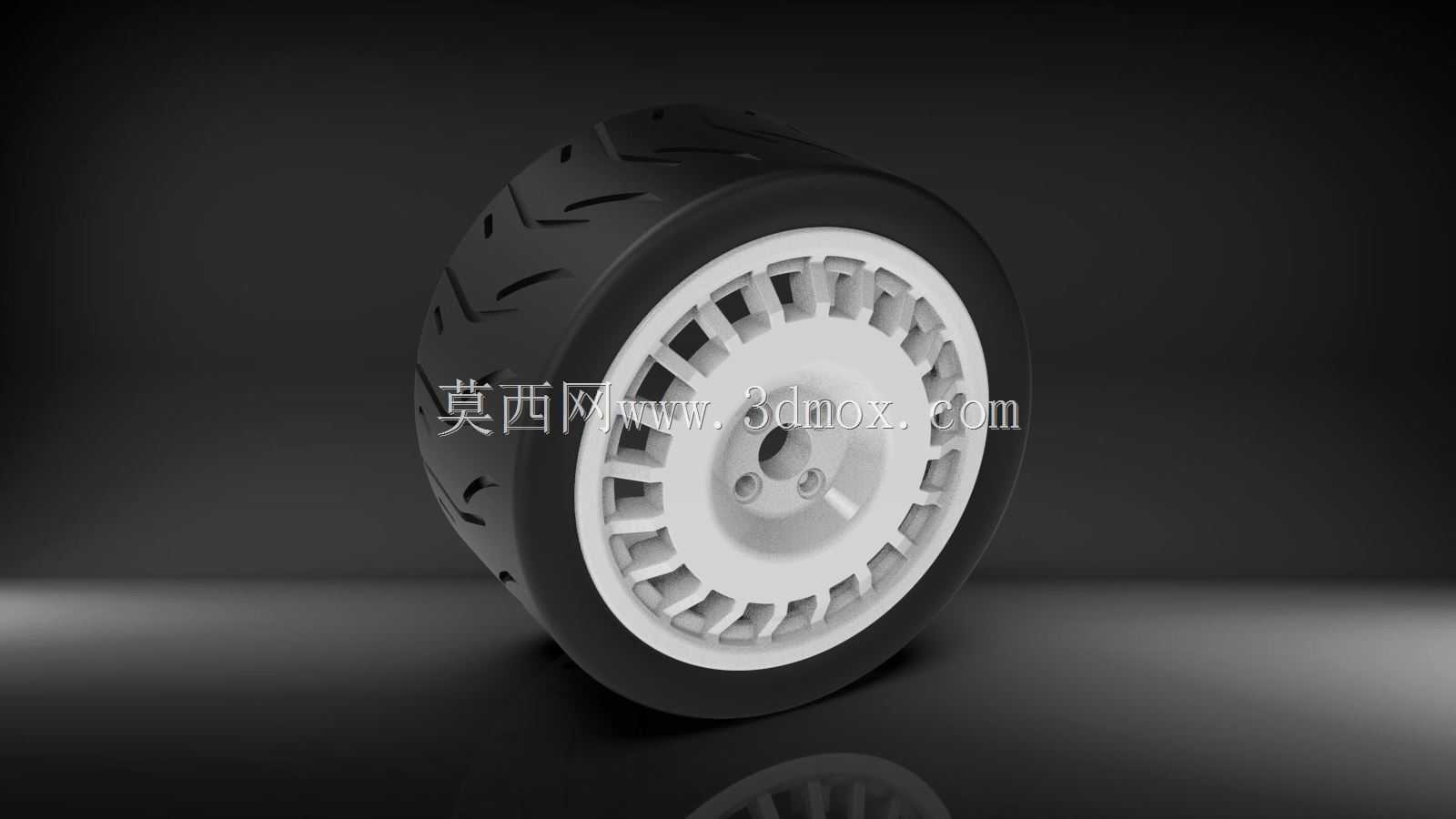

这套轮辋总成面向非铺装路面赛事与高性能车辆底盘开发场景,可用于整车总布置校核、行走系统结构演示、轮端装配关系验证以及改装方案沟通。模型把轮胎、轮辋、轮辐、中心安装孔和周边配合边界作为一个完整轮组来处理,能够直观呈现轮端零件在车辆上的空间关系,适合在底盘设计、悬架匹配、制动包络检查和外观方案评审中使用。
从实际用途看,轮辋并不是单纯的外观件,它承担轮胎支撑、轮端定位、制动力与驱动力传递等任务。拉力赛工况下,车轮会频繁承受碎石路面冲击、侧向滑移、跳跃落地和急加速急减速带来的复合载荷,因此轮辋结构需要在轻量化、刚度和可维护性之间取得平衡。该轮组采用多辐条布局,轮辐沿周向均匀分布,既形成较稳定的径向支撑,也保留了辐条之间的通风空间。制动系统在连续高强度制动后会产生大量热量,轮辐间隙可以引导气流通过制动盘和卡钳区域,降低热衰退风险。
设计思路上,轮辋外圈负责约束轮胎胎圈,内侧轮辐负责把载荷传递到中心安装面。中心区域设置了与轮毂轴头对应的安装孔位,孔位周边材料相对集中,能够提高螺栓连接区域的局部刚度。轮辐从中心向外缘逐渐展开,截面过渡连续,避免在应力传递路径上出现突兀的薄弱截面。对于赛事车辆而言,这种布置还有利于维修人员快速观察制动盘磨损、轮胎螺栓状态以及轮辋内侧是否积存泥砂。
轮胎部分采用带胎纹的橡胶外形,胎面沟槽方向和块状花纹体现了拉力路面抓地需求。与光滑场地胎不同,非铺装路面轮胎需要通过花纹块切入松散路面,排出泥土和碎石,并在转向时提供更强的侧向咬合。模型中轮胎侧壁具有明显厚度,胎圈区域与轮辋边缘形成贴合关系;在装配理解上,胎圈必须可靠压在轮辋 bead seat 上,充气后依靠摩擦和限位结构传递扭矩。若轮辋宽度、胎圈座直径或法兰高度选择不当,容易出现轮胎脱圈、漏气或高速摆动等问题。
外形尺寸与安装边界是轮组设计中必须重点控制的内容。车轮直径会影响整车离地间隙、轮胎周长、速比匹配和翼子板包络;轮辋宽度则决定轮胎拉伸程度和接地印痕形状。中心孔、螺栓孔分布圆、螺栓数量以及安装面厚度直接关系到轮辋能否与轴头、制动盘和锁紧螺母正确配合。轮组外侧还需要考虑转向极限位置下与悬架摆臂、减震器、卡钳和翼子板内衬的间隙;内侧则要保证制动盘、卡钳、平衡块和胎圈位置互不干涉。

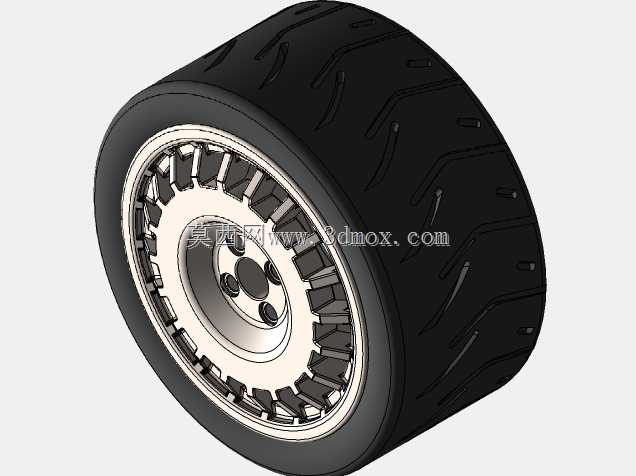

在建模表达上,该结构把轮胎外轮廓、胎纹沟槽、轮辋法兰、轮辐镂空、中心孔和安装面都进行了实体化呈现,便于设计者检查周向对称性和装配层级。轮辐数量较多,视觉上接近经典拉力钢轮的简洁风格,同时中心区域保留了赛车轮辋常见的集中安装特征。进行工程深化时,可在此基础上补充轮辋名义直径、轮缘宽度、偏距、中心孔直径、螺栓孔节圆直径、气门嘴位置以及轮胎断面宽度等参数,再结合悬架硬点和转向角限进行运动包络分析。
对于整车开发而言,轮组还会影响簧下质量和悬架响应。较低的轮辋质量有助于提升减震器跟随路面的能力,但过度追求轻量化会削弱冲击裕度;拉力场景中,轮辋边缘往往需要更强的抗变形能力,以抵抗石块敲击和侧向撞击。因此在结构优化时,不应只关注外观辐条造型,还要关注轮缘卷边、胎圈座圆角、辐条根部过渡和中心安装面厚度。通过三维模型提前确认这些区域,可以在样机制造前发现装配干涉、散热不足和维护空间受限等问题,使轮端方案在性能、强度和拆装便利性之间达到更合理的平衡。
