六辐交叉款乘用车改装轮毂结构

　　该轮辋总成面向乘用车行走系统的改装与替换场景，主要承担轮胎承载、轮心定位、制动力矩传递以及整车侧向载荷传导等功能。结构采用一体式轮盘思路，外侧由六组交叉辐条构成主要受力骨架，辐条从中心安装座向轮缘方向呈放射状展开，并在相邻辐条之间形成较大镂空区域。这种布置一方面减少了非簧载质量，另一方面为制动盘、制动卡钳留出散热与避让空间，适合在频繁制动、弯道载荷较大的使用条件下检查轮边部件的干涉关系。

　　轮心区域设置中心孔与多螺栓安装孔位，中心孔用于与车轴轴头形成同轴定位，螺栓孔则围绕中心均布，承担车轮与轮毂法兰之间的夹紧和扭矩传递。建模时需要重点控制孔位分布圆直径、中心孔直径、螺栓孔数量及孔边倒角，因为这些尺寸直接影响装车适配性。若孔位分布圆与车辆法兰不匹配，即使轮辋外形尺寸接近，也无法完成可靠安装；若中心孔过大，则需要配合变径圈才能避免高速转动时出现同心度偏差。

　　轮辋筒体部分包含外轮缘、内轮缘、胎圈座和中部凹槽。胎圈座是轮胎胎圈贴合的关键区域，其直径、锥度和圆角需要与轮胎规格相匹配，保证充气后胎圈能够稳定压紧。轮缘处采用加宽并带圆角的过渡形式，既可以提高轮胎侧向支撑能力，也能降低低扁平比轮胎在过弯或经过坑洼路面时胎唇脱开的风险。中部凹槽为轮胎拆装提供必要空间，在三维结构中不能随意简化，否则会影响装配工艺判断。

　　六辐交叉造型并非单纯外观处理，每根辐条都连接中心座与轮辋外圈，在车辆直行时主要承受垂向弯曲载荷，在转向和侧倾工况下还要传递横向力。辐条截面采用由根部向端部逐渐变化的厚实形态，靠近中心座的位置材料较集中，以分散螺栓预紧力和制动扭矩；靠近轮缘处则通过宽面连接提高轮圈刚性。交叉点附近形成连续传力路径，可减少应力集中在单一筋板上的风险，同时让镂空窗口保持规则轮廓，便于后期加工、铸造或锻造模具分型。

　　从安装边界看，轮辋宽度、轮缘外径和偏距决定了轮胎装配后在翼子板内的位置。偏距过大时，轮盘整体偏向车辆内侧，可能与减振器、卡钳或悬架摆臂发生干涉；偏距过小时，车轮向外抛出，虽然视觉上更饱满，但会增加轮轴承力臂，并可能导致轮胎超出车身外廓。设计校核中应将轮胎断面宽度、胎侧膨胀量、转向极限角和悬架跳动行程一并纳入装配体检查，而不是单独评价轮辋本体。

　　制动避让是该类改装轮辋必须考虑的工程问题。辐条背面与卡钳之间应保留足够间隙，尤其在大直径制动盘、多活塞卡钳配置下，轮辋内径和辐条凹陷深度决定了能否容纳制动系统。模型中轮心安装面到辐条内侧的深度、轮辋桶身厚度以及窗口宽度，都可用于判断卡钳安装位置和空气流通路径。镂空窗口较大时，制动热量更容易通过轮面散出，也便于日常检查刹车片磨损状态。

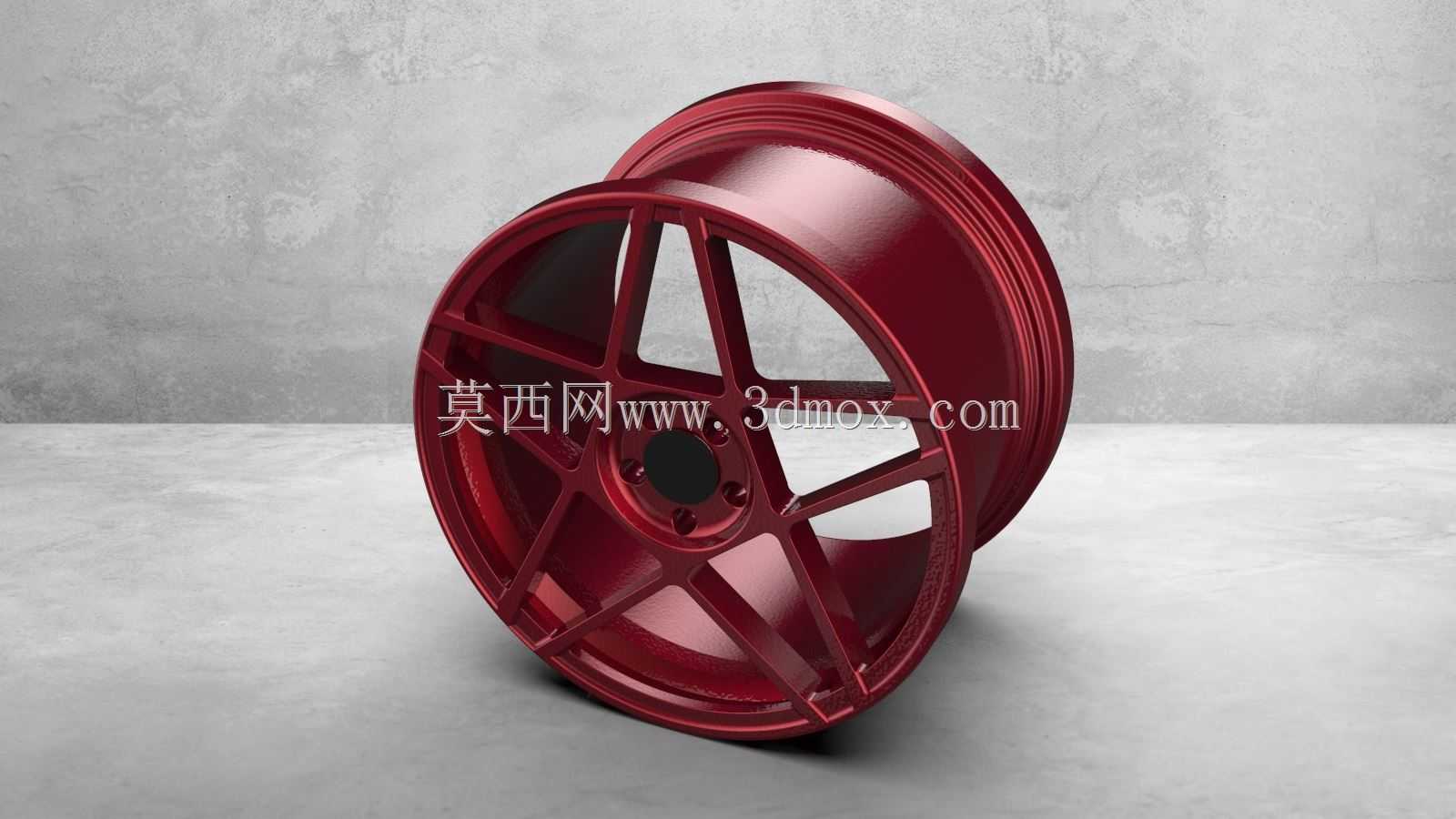

　　在结构细节上，轮缘与辐条交接处采用圆滑过渡，避免尖锐转角造成疲劳裂纹；螺栓孔周围保留连续材料带，使夹紧力能够均匀扩散到辐条根部；气门嘴位置需在轮辋槽底或指定平面处预留安装孔，并与辐条窗口保持可操作距离。表面着色为金属红效果，仅用于展示外观质感，工程出图时仍应依据材料、热处理和强度要求确定真实表面处理方式。

　　该三维结构可用于轮辋造型评审、轮胎装配关系检查、制动系统间隙分析以及改装方案展示。通过完整保留轮辐、轮辋、安装孔、中心孔、胎圈座和轮缘等特征，设计人员能够在整车环境中验证车轮转动、转向跳动、螺栓装拆和轮胎充气后的边界状态，从而在投入实物加工前发现孔位不匹配、卡钳干涉、偏距不合理等问题。
