乘用车金色多辐条轮毂带轮胎总成

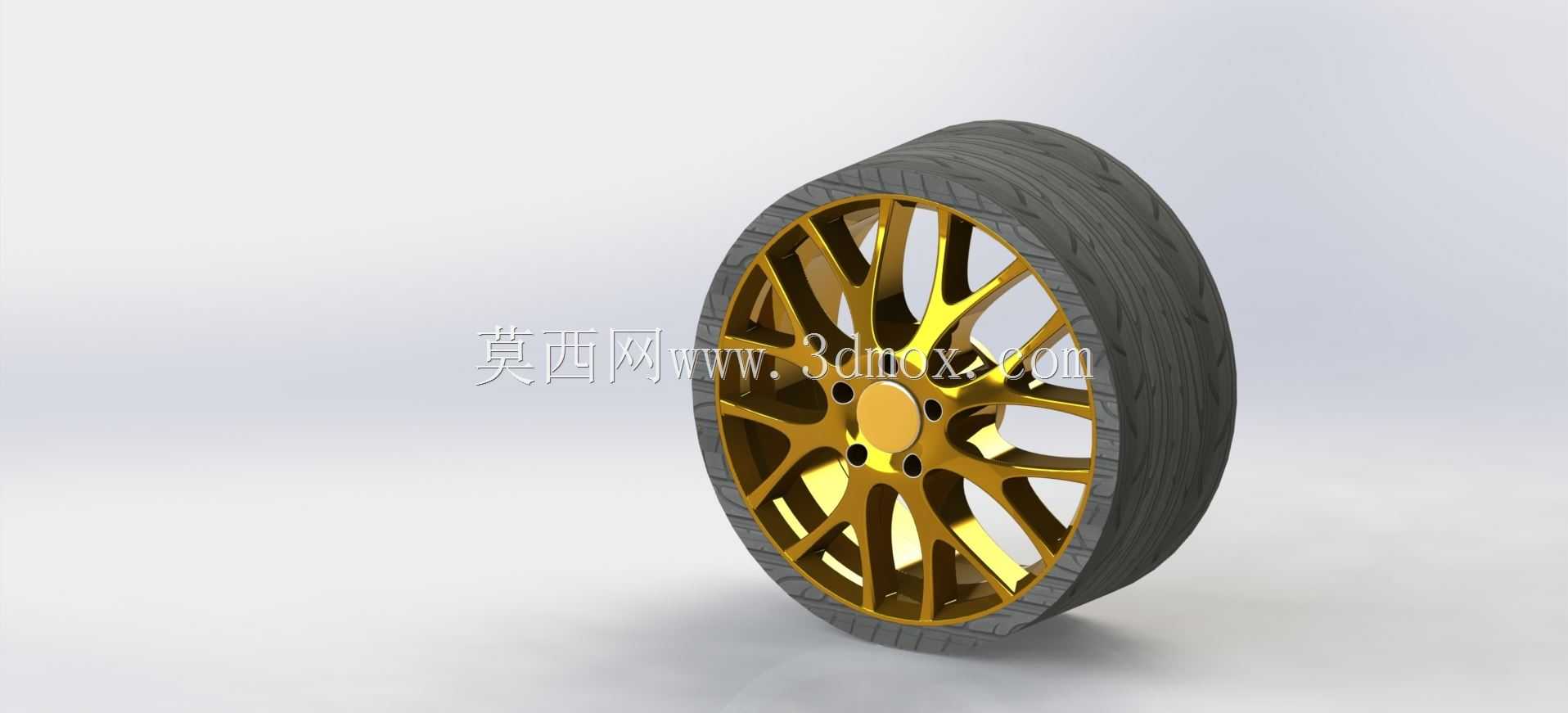

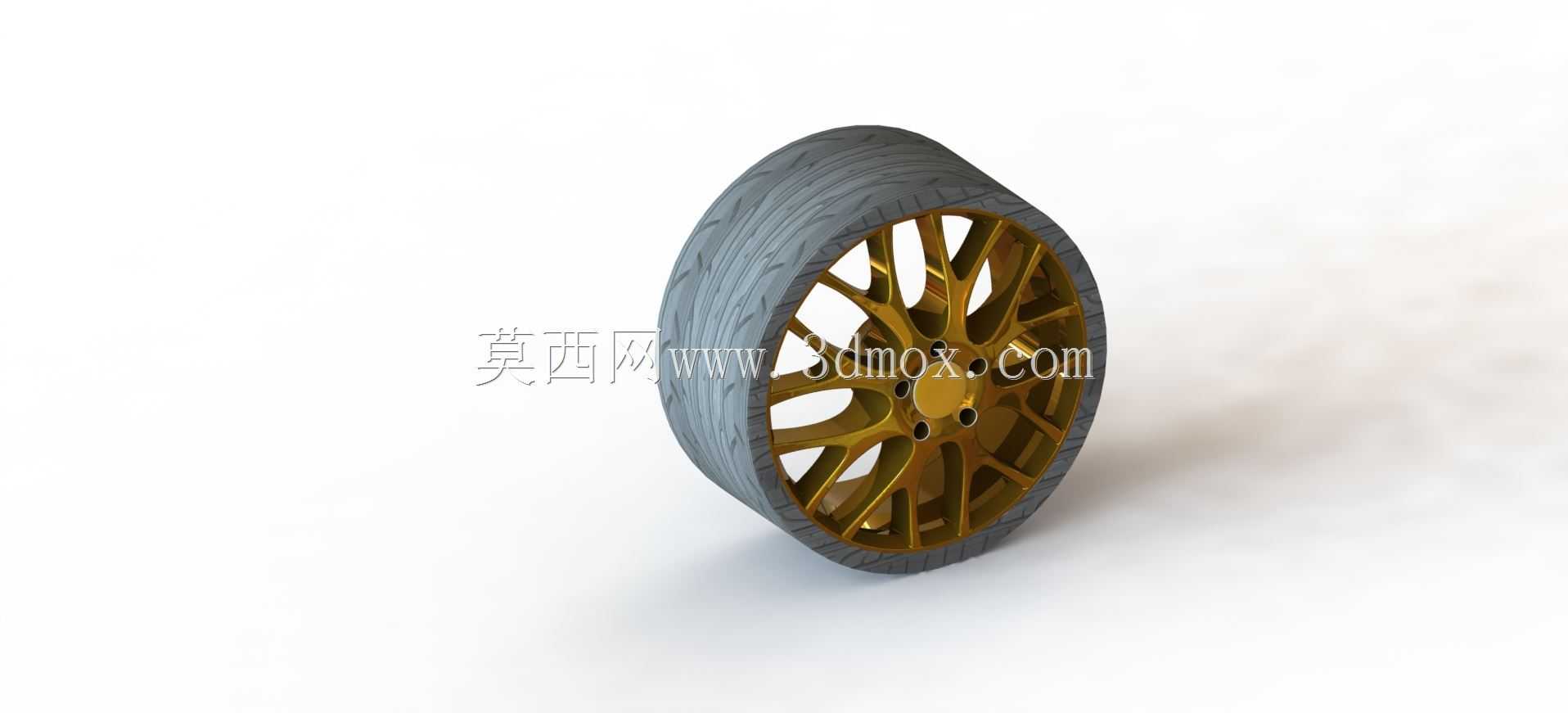

　　这套车轮总成以乘用车行驶系统为应用对象，主体由金色金属轮毂与外侧橡胶轮胎构成，建模时把轮辋、辐条、中心安装面、螺栓孔以及轮胎胎体作为一个完整装配边界来处理，而不是单独做一个外观件。轮毂采用分叉式多辐条布局，辐条从中心轮毂座向外缘轮辋方向延展，并在靠近轮辋处形成宽窄交替的镂空区域。这种结构在视觉上减轻了轮面的厚重感，在工程层面也需要兼顾辐条根部的应力集中、轮辋环向刚度以及制动系统散热空间。

　　从实际装车场景看，车轮位于悬架与地面之间，承担整车垂直载荷、转向侧向力以及驱动、制动时的扭矩传递。轮毂中心孔需要与转向节或轮毂轴承的定位轴颈配合，端面则通过螺栓孔与车轮安装法兰贴合。模型中心区域保留了圆形轮毂盖安装位，周围均布螺栓过孔，孔位分布决定了车轮与车轴的对中精度。若孔距、中心孔或接合面厚度处理不当，装配时会出现偏心、螺栓预紧不均或高速转动抖动等问题，因此在三维结构中需要把这些安装接口作为优先约束条件。

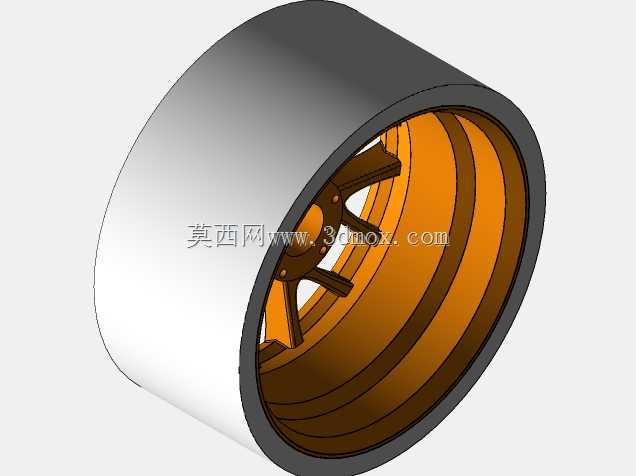

　　轮辋部分采用环形封闭轮廓，外缘设置用于容纳轮胎胎圈的安装区域。轮胎装配后，胎圈卡在轮辋两侧凸缘内侧，充气压力使胎圈与轮辋紧密贴合，从而保证密封和扭矩传递。建模时轮胎外轮廓不是简单圆柱面，而是带有胎面宽度、胎侧弧度和肩部过渡的回转体；胎面表面加入连续花纹块与沟槽，能够表达轮胎接地区域的形态。胎侧从轮辋附近向外鼓起，既反映橡胶轮胎的缓冲特征，也为轮胎在侧向载荷下的变形预留了视觉和结构上的合理空间。

　　设计思路上，辐条并不是均匀直板结构，而是通过多组分叉肋条形成放射状支撑。每组辐条在中心座附近较宽，向轮辋延伸时逐渐分开，使载荷能够从螺栓安装区域传递到整个轮辋圆周。辐条之间的大开口有利于制动盘和制动卡钳散热，长时间制动时，空气可通过轮面空隙流过制动器，降低热衰减风险。与此同时，镂空面积过大又会削弱轮辋与中心座之间的连接刚度，因此辐条厚度、根部圆角和过渡曲面需要在造型与强度之间取得平衡。模型中辐条表面采用明显的高光金属质感，棱线和曲面转折清晰，便于检查反光区域是否存在扭曲、褶皱或曲率突变。

　　外形尺寸方面，车轮整体呈扁平圆柱状，轮胎外径决定车辆离地间隙和轮拱空间，轮辋直径则影响轮胎扁平比和制动系统布置。轮毂宽度需要与轮胎胎圈宽度匹配，过窄会导致轮胎胎侧夹持不足，过宽则可能改变胎面接地压力分布。车轮装入整车时，还要校核偏距，也就是轮毂安装接合面到轮辋中心线的距离。偏距变化会使轮心相对悬架摆动轴线发生内移或外移，进而影响轮距、轴承载荷、转向几何以及轮胎与翼子板、减振器、卡钳之间的间隙。

　　在装配边界上，轮胎外侧不能与轮眉、挡泥板发生干涉，内侧需要避开悬架下摆臂、减振筒、制动卡钳和转向拉杆。大角度转向或悬架上下跳动时，轮胎胎肩与轮罩内衬之间的动态间隙尤其关键。轮毂中心孔周围的接合面应保持平整，螺栓孔周边需要有足够的承压面积，避免紧固后局部压陷。辐条背面与卡钳之间的空隙也要保留，因为制动卡钳不仅有本体厚度，还会在热膨胀和行驶振动中占据一定空间。

　　从建模过程看，轮辋适合通过回转特征建立基础环体，再结合轮缘、胎圈座和槽底结构细化；辐条可先绘制单根支撑的轮廓与引导曲面，经阵列形成圆周分布，再对根部和外缘进行圆角过渡。轮胎部分则需要围绕同一旋转轴建立胎面、胎侧和胎圈的连续截面，花纹沟槽可通过周向阵列或曲面切割表达。整体装配时应保证轮毂与轮胎同轴，轮胎胎圈落入轮辋安装位，中心孔、螺栓孔和轮辋中心线之间保持明确的几何关系。

　　该结构可用于乘用车外观方案验证、车轮装配关系检查、制动系统空间校核以及教学演示。通过三维模型，可以直观观察多辐条轮毂的受力路径、轮胎与轮辋的配合方式，以及车轮在整车底盘附近的安装边界，为后续轮毂强度分析、轮胎选型和轮周间隙检查提供基础几何依据。
