运动款汽车轮辋总成结构设计

　　这套轮辋总成的建模工作，最初是从整车总装环节的边界校核需求切入的。在乘用车底盘开发流程里，车轮属于连接悬架与地面的核心行走部件，它的外形轮廓、安装定位尺寸直接决定轮罩内的运动间隙，也会影响转向节、制动卡钳周边的布置空间。建模时没有把轮胎和轮辋拆成两个孤立零件处理，而是按照实车装配状态完成配合：橡胶轮胎包裹在轮辋外缘，胎侧与轮缘的贴合位置、胎唇卡入轮辋锁止槽的结构都做了对应还原，后续做DMU运动干涉检查时，可以直接调取总成验证车轮上下跳动、左右转向全程的空间余量，避免轮辋剐蹭翼子板内衬、轮胎摩擦减震器筒身这类装配问题。

　　从实际使用场景来看，这款多辐条轮辋偏向民用运动乘用车的配套需求，日常行驶中需要承担整车垂向载荷，还要传递驱动、制动扭矩，同时承受转向时的横向侧向力。设计阶段首先锁定的是中心安装区域的核心尺寸：中心孔与轮毂轴头的配合公差、螺栓孔的分布圆直径、孔位数量都要和对应车型的轮毂轴承单元完全匹配，这部分尺寸属于刚性安装边界，建模时优先完成定位，再向外延伸轮辐、轮辋筒体的结构，保证装配基准和实车一致。轮辋的轴向宽度、名义直径参数需要和所选轮胎的规格匹配，轮缘的径向高度决定了轮胎拆装时的卡合行程，也会影响低扁平比轮胎在高速过弯时的胎侧支撑刚性。

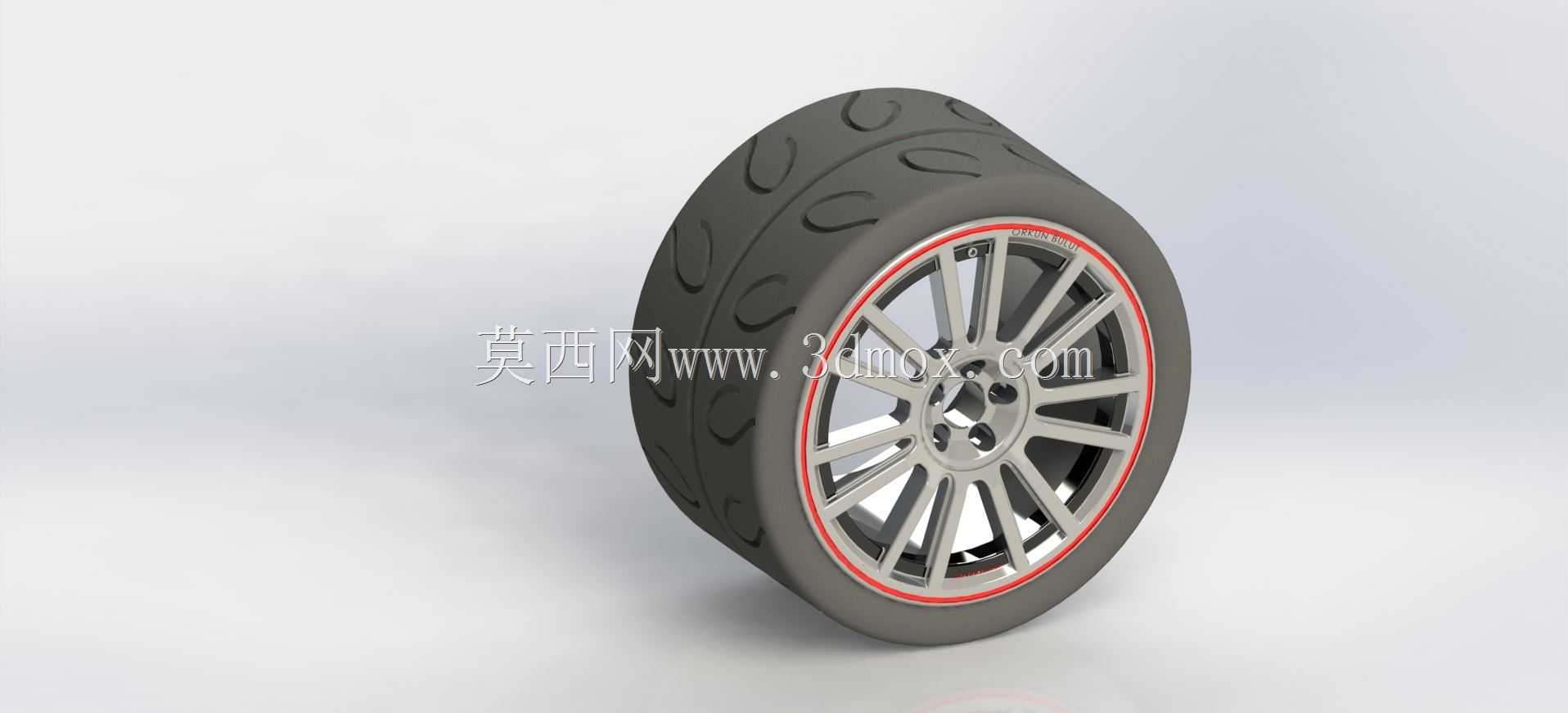

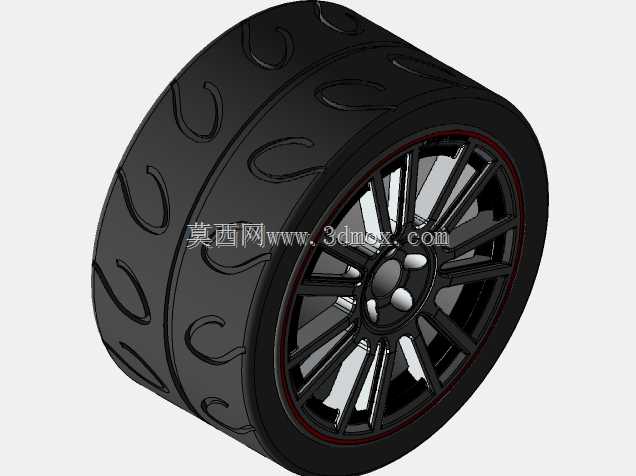

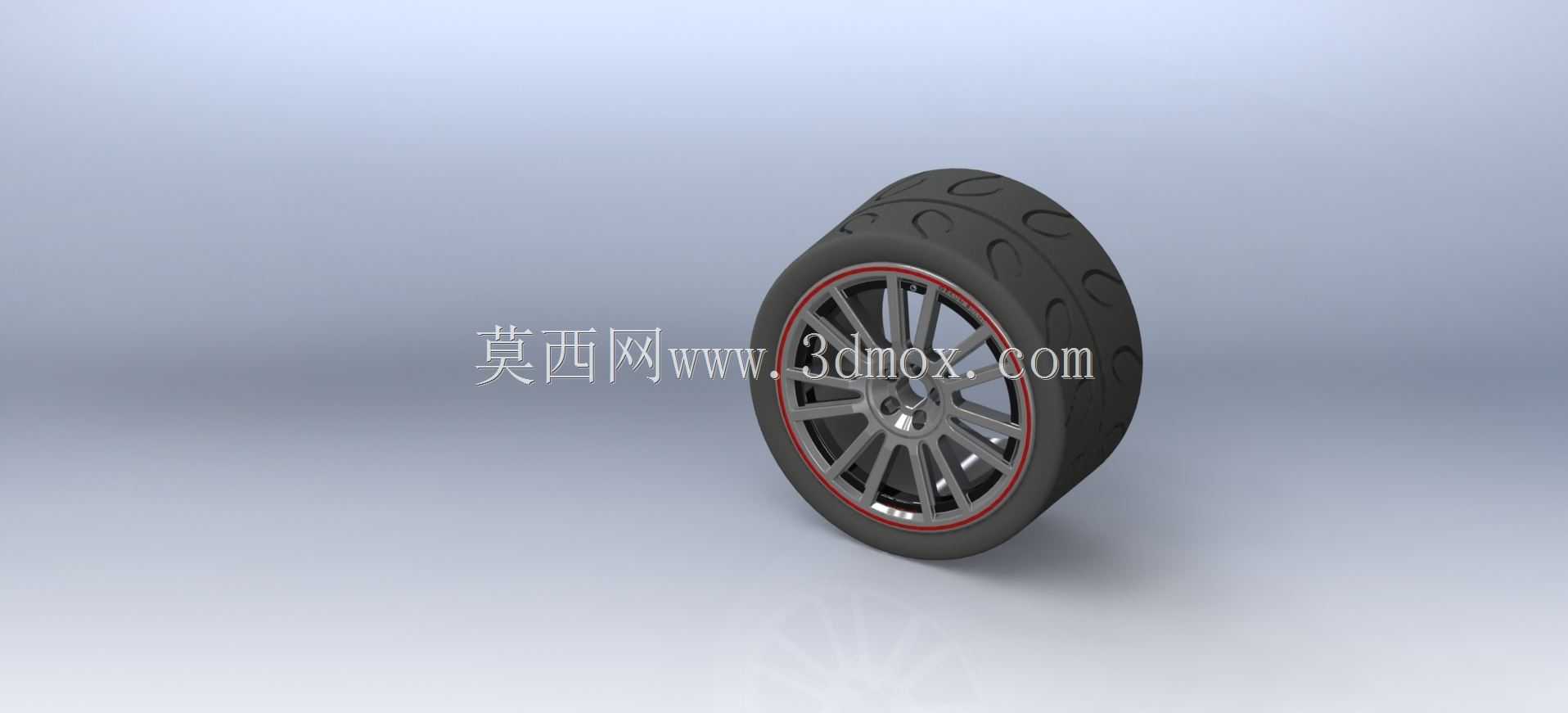

　　结构造型上，这款轮辋采用放射状多辐条布局，辐条从中心安装盘向外均匀延伸至轮辋筒体内壁，这种构型一方面可以让轮毂受到的冲击载荷沿辐条均匀分散到整个轮圈，避免局部应力集中导致辐条断裂；另一方面多辐条之间留出的镂空通道，能够在车辆行驶时引导气流穿过轮辋内部，带走制动盘、刹车片摩擦产生的热量，降低长距离制动后的热衰减风险。轮辋外缘靠近胎侧的位置设置了一圈装饰性红圈，这个细节在建模时单独做了薄层特征，既还原外观效果，也不会影响轮辋主体的结构强度表达。轮胎部分的胎面花纹做了简化的块状沟槽造型，能够直观体现轮胎抓地结构的设计思路，胎壁的弧形过渡、胎唇的加厚区域都按照真实橡胶轮胎的截面轮廓构建，不是简单的圆柱回转体。

　　在整车布置的尺寸校核环节，轮辋的偏距是非常关键的参数，它决定了轮胎中心面相对于轮毂安装面的轴向位置，偏距取值过大会让车轮向内缩进，可能侵占悬架摆臂、制动管路的布置空间；偏距过小则会让车轮向外凸出，超出轮眉的设计边界，还会增大轮毂轴承的悬臂弯矩，缩短轴承使用寿命。建模过程中把安装接合面设为基准平面，通过参数化控制轮辋筒体的轴向偏移量，后续调整偏距参数时，整个轮辋、轮胎的位置可以同步更新，快速验证不同偏距方案下的轮包间隙。轮辋内部的空腔尺寸也预留了制动系统的安装空间，辐条内侧的轮廓要避开制动卡钳的外轮廓，尤其是大尺寸多活塞卡钳的改装场景，轮辐的镂空形状、径向深度都要留出足够的安全间隙，防止车轮转动时辐条撞击卡钳。

　　从制造工艺的角度反向审视模型结构，这款铝合金轮辋的主体采用低压铸造工艺成型，辐条与轮辋筒体、中心安装盘的交接位置都做了圆角过渡，避免铸造时出现应力集中和缩孔缺陷，模型里的转角位置没有保留尖锐直角，完全符合实际铸件的结构工艺性。轮胎部分的建模兼顾了外观展示和结构分析需求，橡胶材料的形变特性在后续做有限元分析时，可以通过赋予对应材料参数模拟轮胎接地承压的状态，轮辋的金属本体则可以施加径向冲击、扭转疲劳载荷，校核辐条、轮缘的强度是否满足整车耐久测试标准。

　　日常维保场景下，轮辋的拆装流程也在模型结构里有所体现：螺栓孔的沉台结构保证轮毂螺栓安装后端面贴合平整，中心孔的定位凸台可以在装配时起到预定位作用，让维修人员悬挂车轮时快速对齐螺栓孔，降低装配难度。轮胎与轮辋的配合位置预留了标准的拆装余量，适配扒胎机的工作行程，不会出现模型结构上轮胎无法正常拆装的逻辑错误。整个总成的建模逻辑完全围绕实车装配、性能校核、工艺落地的实际工程需求展开，没有冗余的无效特征，既可以用于底盘布置阶段的间隙校验，也能作为外观造型评审、改装方案展示的基础数模使用。
