运动型汽车红色辐条轮毂带胎总成

　　该轮辋总成面向乘用车辆行走系统的结构设计与装配校核场景，可用于整车底盘布置、轮腔干涉检查、改装方案演示以及零部件教学拆解。车轮作为车辆与地面之间的直接承载部件，既要传递驱动、制动和转向力矩，又要缓冲路面冲击，因此在建模时不能只关注外观，还要把轮胎、轮辐、轮辋槽、安装孔位和中心定位关系表达清楚。

　　从实际用途看，该结构适用于小排量乘用车、电动代步车或展示样车的轮端方案。外侧橡胶轮胎承担接地、抓地和减振作用，内部金属轮辋负责支撑胎圈并与车轴连接。模型中轮胎采用较宽的弧形断面，胎面带有连续斜向沟槽，能够在渲染和结构展示中体现排水纹路与接地形态；轮辋部分采用红色涂装效果，多辐式造型从中心轮毂区域向外辐射，既形成较强的视觉识别度，也便于在三维环境中观察轮辐之间的镂空区域。

　　设计思路上，轮辐并非简单平板拉伸，而是围绕中心安装座形成分叉式支撑。每根辐条沿径向延伸并在靠近轮缘处展开，使载荷能够从螺栓安装区域逐步传递到轮辋外圈。这样的布置有利于兼顾刚度与减重：辐条实体区域承担弯曲和扭转载荷，辐条间空隙则降低转动惯量，并为制动盘散热提供气流通道。中心区域保留轮毂安装面、螺栓孔和中心孔的结构逻辑，建模时需要重点控制孔位圆周分布、中心孔同轴度以及安装面与轮辋中心线的偏距关系。

　　外形尺寸方面，车轮整体由轮胎外圆、轮辋直径、胎面宽度和轮辐安装深度共同界定。轮胎外径决定车辆离地间隙和速比匹配，轮辋直径决定胎侧高度，胎面宽度影响接地面大小与轮腔空间需求。进行整车布置时，需要以轮心为基准建立旋转轴线，校核轮胎在满载跳动、转向偏转和悬架压缩状态下与翼子板、减振器、卡钳、转向节之间的最小间隙。轮辐背面与制动系统之间的边界尤其关键，若卡钳或制动盘半径增大，必须重新检查辐条内腔深度和避让空间。

　　安装边界主要集中在轮心区域。中心孔承担与轴头定位的配合作用，螺栓孔圆径决定轮毂适配范围，安装面厚度影响夹紧刚度。轮辋槽底用于容纳轮胎胎圈，装配时胎圈需沿槽底落入并最终贴合两侧凸缘，因此轮缘高度、槽底圆角和胎圈座宽度都应符合轮胎装拆逻辑。若后续用于工程细化，还需补充螺栓规格、气门嘴位置、平衡块安装区域以及材料属性，以便开展强度校核和重量估算。

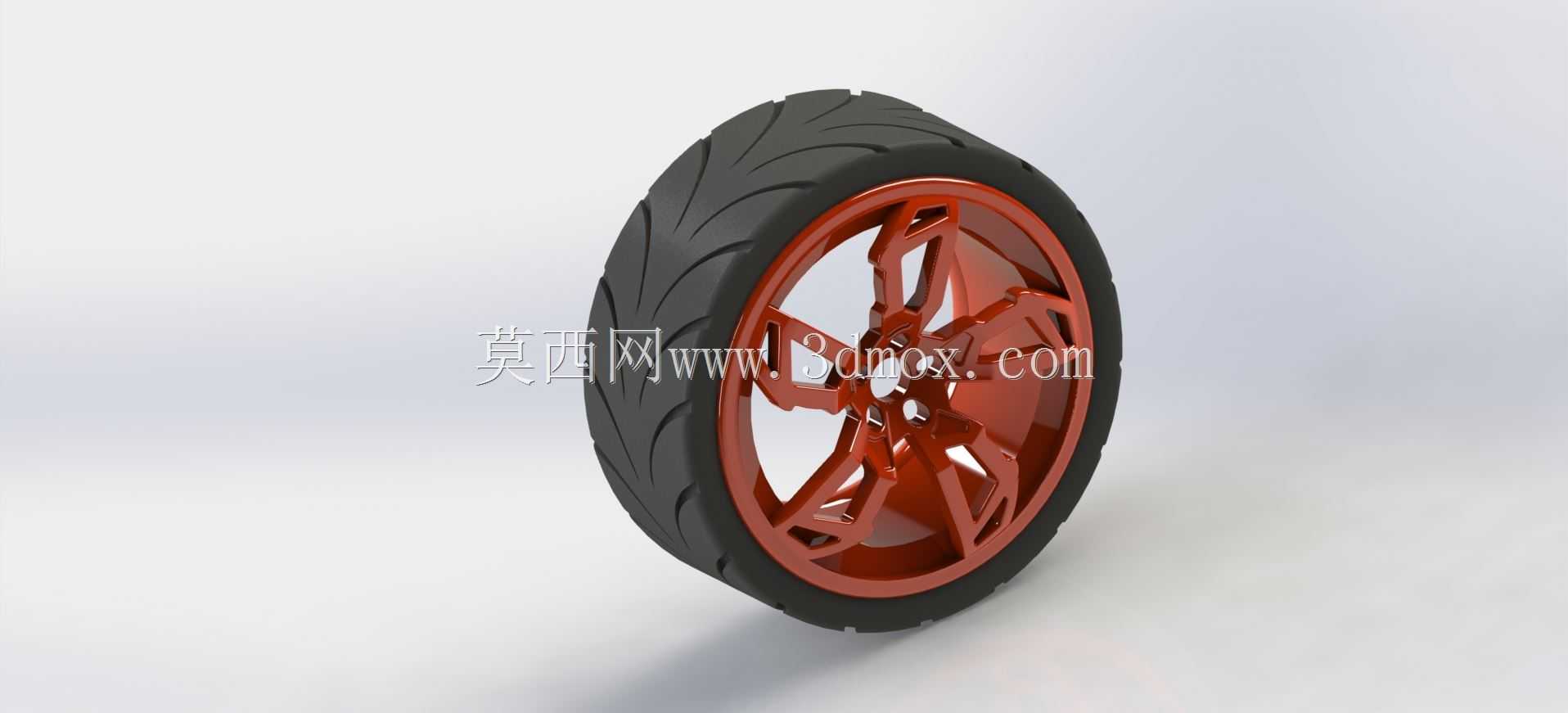

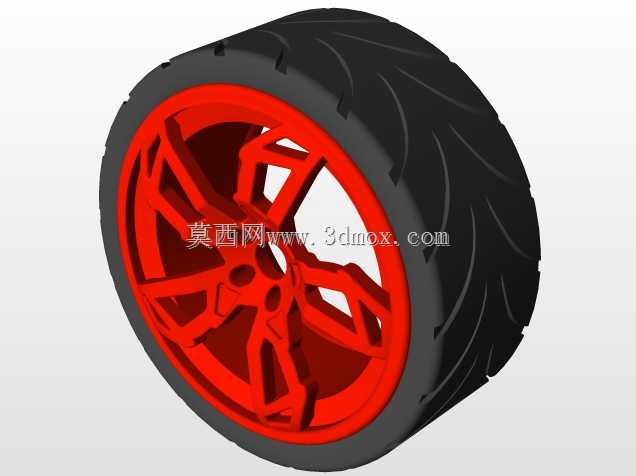

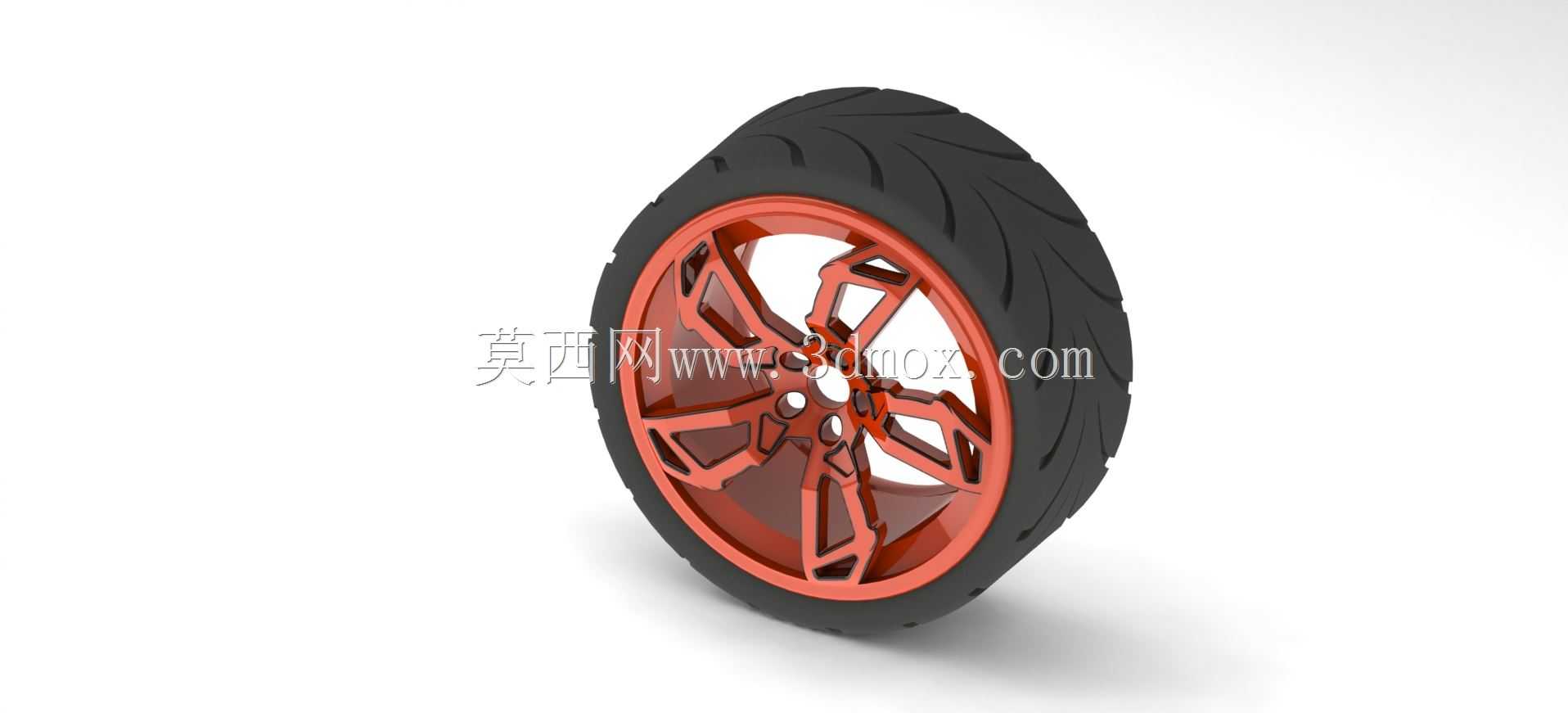

　　在三维表达上，该模型将黑色轮胎与红色轮辋形成明确材质区分，胎面花纹、辐条转折、中心孔和环形轮缘均有较完整的形态。对于结构设计人员，它可作为轮端造型与空间布置的参考；对于选型人员，可通过外径、宽度和安装孔位判断适配关系；对于建模学习者，也能从中练习旋转体、圆周阵列、曲面胎纹和多辐条轻量化结构的构建方法。
