等长四出一汽车排气歧管弯管总成

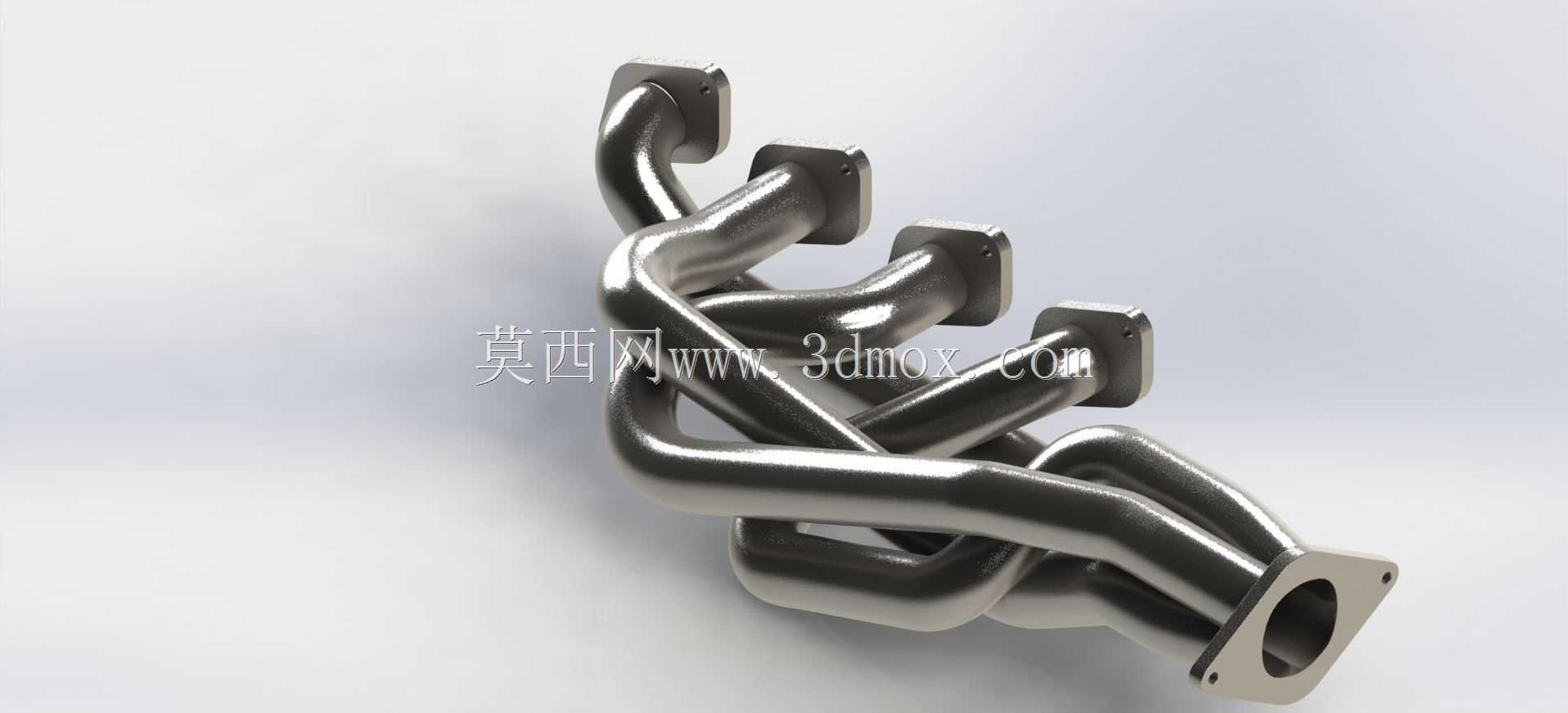

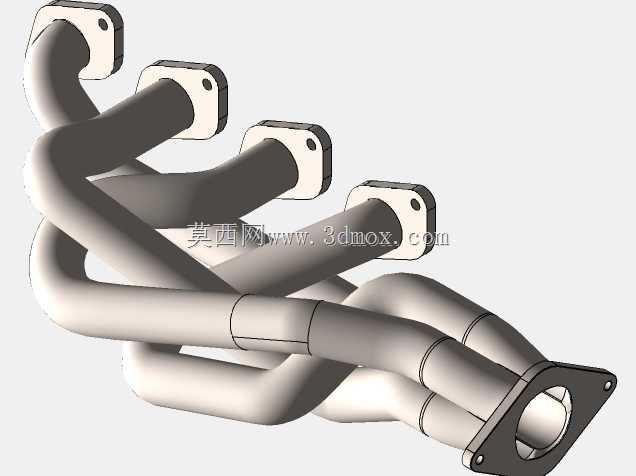

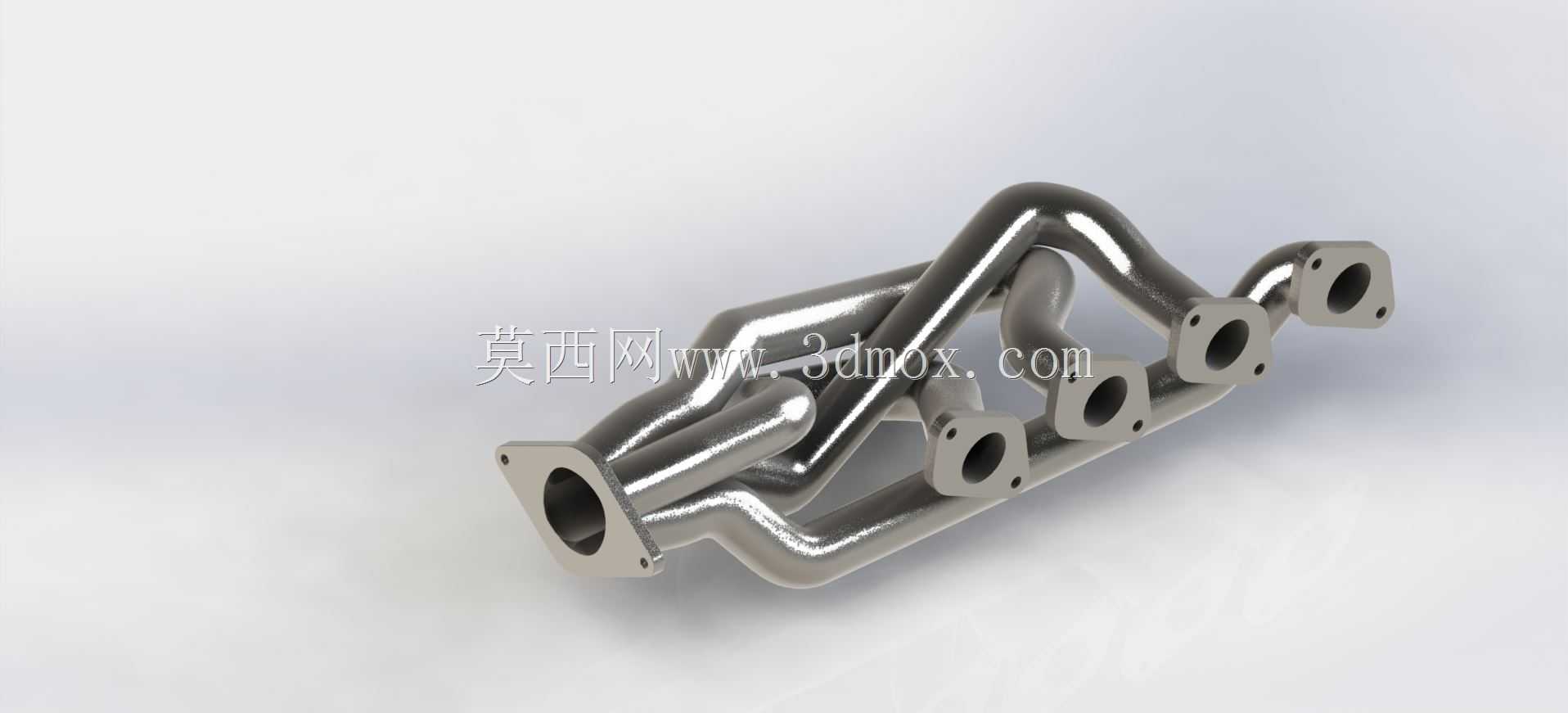

　　这套排气歧管采用四缸发动机常见的四进一出布置，四个气缸侧接口分别通过独立弯管汇入下游排气总管法兰，管路走向经过反复交叉排布，使各缸从缸盖排气口到汇合点的有效流通长度尽量保持一致。等长设计的核心目的并非单纯追求外观规整，而是让各缸排出的脉冲气流在汇合段形成可预期的干涉关系：在特定转速区间，前一缸产生的排气负压波可以在相邻气缸排气门开启重叠期到达排气口，辅助抽出缸内残余废气，同时降低新鲜混合气被直接带出气缸的概率，对自然吸气发动机的充气效率和高转功率输出有明显帮助。

　　从现场装配角度看，歧管上端四个方形安装法兰分别对应缸盖排气侧的四个接口，法兰面预留螺栓孔，安装时需配合耐高温密封垫使用，紧固顺序通常从法兰中部向两侧交替加载，避免铸造或焊接法兰面因局部应力产生翘曲。下端圆形法兰用于连接三元催化器、涡轮增压器涡壳或前段排气管，法兰中心孔与汇总管内径平顺过渡，避免台阶造成局部涡流和背压升高。模型中各法兰厚度、螺栓孔间距和管口相对位置均按装配边界表达，设计校核时需要重点确认法兰背面与缸盖凸台、散热管路、机油尺导管、启动马达及防火墙之间的间隙。

　　管路外形采用多段空间弯管组合，弯曲半径在保证成型工艺可行的前提下尽量取大，以减小气流转向损失。弯管之间存在多处近距离交叉和叠层布置，这种结构在高性能改装歧管中较为常见，但三维布局时不能只看渲染效果，必须逐层检查管壁最小间隙。发动机运行中歧管表面温度很高，热膨胀会使管路沿长度方向产生明显位移，若相邻管子、管子与缸体、管子与车架或隔热板之间间隙不足，热态下可能出现碰磨、异响甚至局部应力开裂。设计中可通过固定支点位置、弯管柔性走向和法兰约束方式吸收热变形，避免把所有热应力集中在焊缝或法兰根部。

　　产品功能上，该歧管承担将各缸高温废气有序导出的作用，其流道连续性直接影响排气背压、扫气效果和发动机响应。流道内壁应避免突然缩径、褶皱和焊接焊瘤，弯头处尤其要保证截面圆度；若采用真实管件制造，弯管后需检查椭圆度，过度压扁会使有效流通面积下降。汇合段不宜过早将四股气流强行挤压到同一小截面内，否则各缸脉冲相互干扰增强，低转速扭矩和怠速稳定性可能受到影响。该模型的汇总区采用渐进收拢方式，使气流在进入下游法兰前逐步合并，兼顾高转流通能力与中低转速脉冲利用。

　　在建模思路上，这类零件适合先建立缸盖接口、下游法兰和周边包络面作为装配约束骨架，再以中心线驱动方式布置四条流道。中心线确定后，沿路径生成等径或渐变异径管壁，并在端部添加法兰、加强边和螺栓孔。空间交叉段需要反复调整弯管相位和高度差，而不是简单在平面内排布；每调整一次中心线，都应同步检查法兰螺栓工具空间、管路拆装方向以及发动机舱内的最小安全距离。对于焊接成型方案，还需在弯管对接处预留合理坡口和焊接可达空间，保证支管与总管、支管与法兰之间的焊缝能够连续施工。

　　应用场景主要集中在乘用车发动机排气系统改装、小批量性能车试制、发动机台架试验以及排气系统教学验证。台架使用时，该歧管可配合氧传感器、温度压力测点和排气分析设备评估不同管长对扭矩曲线的影响；整车布置时，则要结合隔热罩、悬挂形式和转向系统位置复核安装边界。外形尺寸方面，整体轮廓由四个缸盖接口的横向间距、下端出口位置以及发动机舱高度共同决定，模型中支管向上展开并在中部交叉，下端出口偏向一侧，便于把排气引向底盘前段管路。实际选型或改型时，应根据缸盖端口形式、发动机排量、目标转速区间、是否带涡轮以及周边附件位置重新修正管长和法兰方位，不能仅凭外观直接套用。
