乘用车五辐式铝合金轮毂轮辋结构

　　该轮辋属于乘用车行走系统的关键承载部件，日常装配在乘用车辆的车轴端部，承担整车垂向载荷传递、行驶转向力矩输出、制动扭矩传导以及路面冲击缓冲的核心功能，是整车行驶安全与外观表现的重要组成部分。

　　从实际装车场景来看，这类五辐造型轮毂广泛适配家用轿车、城市SUV等常规乘用车型，在整车总装环节，轮辋中心孔与车轴轴头形成定位配合，端面贴合制动盘或制动鼓的安装法兰面，通过五颗均布的轮毂螺栓穿过轮盘上的安装孔，配合锁紧螺母将车轮整体固定在转向节或后桥轴管上；轮胎则通过胎圈与轮辋两侧的凸缘紧密卡合，充气后胎圈被牢牢压在轮辋的密封槽内，保证行驶过程中轮胎不会出现脱圈、漏气问题。

　　设计过程中首先要明确安装边界约束：中心定位孔的直径需要与对应车型轴头的外径严格匹配，二者采用小间隙过渡配合，既保证装车时车轮可以顺利套入轴头，又能在车辆行驶时限制车轮的径向窜动，避免高速行驶出现车轮抖动。螺栓孔的分布圆直径、孔位数量、单孔孔径都要和对应车型的轮毂螺栓参数完全对齐，孔位沿轮盘周向均匀分布，保证每个螺栓承受的锁紧力均匀，不会出现个别螺栓载荷过载断裂的问题。轮辋的名义直径、轮缘宽度需要和配套轮胎的规格完全对应，轮辋边缘的凸缘高度、胎圈座的锥度都要符合车轮装配的通用规范，保证轮胎充气后可以自动卡入到位，密封可靠。

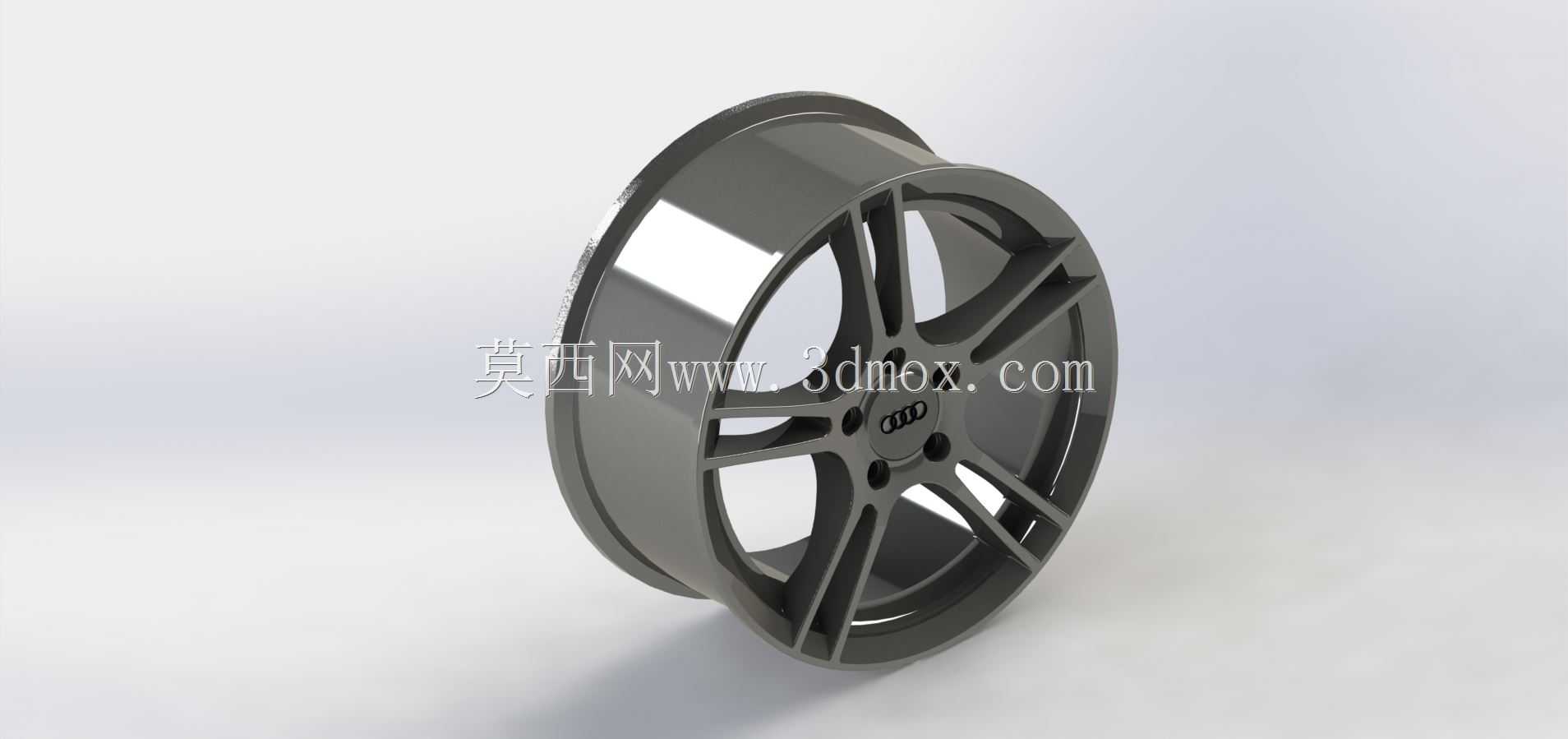

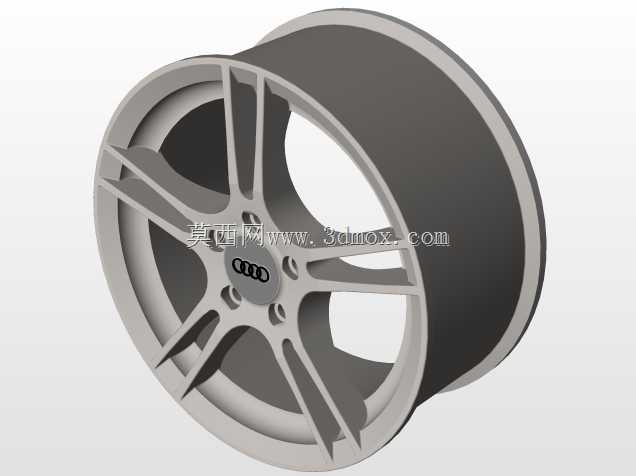

　　这款轮辋采用五辐式镂空结构设计，五根粗壮的辐条从中心轮毂安装盘向外延伸，连接到外侧的轮辋筒体，辐条之间留出大面积的镂空区域。这种结构首先兼顾了刚度与轻量化需求：辐条作为主要承力结构，截面采用渐变厚度设计，靠近中心安装盘的位置辐条厚度更大、截面更宽，用来传递车轴输出的驱动、制动力矩，承受车辆过弯时的侧向载荷；向轮辋外缘延伸的过程中辐条截面逐步收窄，在保证整体结构强度满足冲击、弯曲疲劳试验要求的前提下，尽可能去除非承载区域的多余材料，降低车轮整体的转动惯量，既可以减少整车非簧载质量，提升悬架的响应速度，也能让车辆加速、制动时的动力损耗更小。辐条之间的镂空空间同时为制动系统提供了充足的通风通道，车辆行驶时气流可以穿过辐条间隙直接冲刷制动盘表面，带走制动过程中摩擦产生的大量热量，避免制动盘长时间高温工作出现热衰减，提升连续制动的可靠性。

　　轮辋筒体采用旋压成型的等壁厚曲面结构，筒体外侧加工有标准的胎圈安装槽、密封凸缘，内侧预留有平衡块安装位置，轮胎装配完成后可以在轮辋边缘加装配重平衡块，修正车轮整体的动不平衡量，避免高速行驶时方向盘出现抖动。中心安装盘的端面设计有足够的贴合面积，与制动盘法兰面完全贴合，锁紧螺母压紧后可以提供足够的摩擦力，保证扭矩传递过程中不会出现打滑。轮辋中心位置预留了车标安装的沉台，装车后可以嵌入车辆品牌标识，兼顾外观整体性。

　　在建模落地层面，整个结构先通过旋转特征生成轮辋筒体的基础轮廓，再绘制单根辐条的截面草图通过拉伸、拔模生成实体，周向阵列得到五根辐条后与筒体、中心安装盘合并为整体，后续对所有棱边做圆角过渡处理，避免应力集中，螺栓孔、中心孔通过切除特征完成开孔，整体结构连贯无冗余特征，既可以用于结构强度仿真分析，校核不同载荷工况下的应力分布，也可以直接作为后续加工、改装选型的参考依据。
