六角锁紧螺母精密结构三维数模

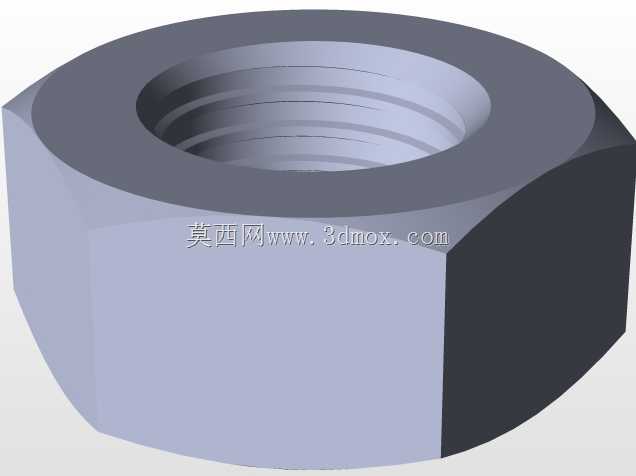

　　在各类机械装配场景里，六角螺母是最基础也最不可或缺的螺纹连接件，这套三维数模完整还原了常规六角厚螺母的全部结构细节，从外部六方受力面到内部连续内螺纹，再到两端倒角过渡，每一处几何特征都严格参照通用紧固件的实际加工形态搭建，没有多余的装饰特征，完全服务于装配校核与结构演示需求。

　　从实际应用场景来看，这类螺母几乎覆盖所有需要螺纹紧固的工业场合：小到普通设备的机架拼接、管线法兰对接，大到工程机械的承重结构连接、自动化产线的工位组件固定，只要搭配对应规格的外螺纹螺栓、螺柱，就能通过螺纹副的旋合产生轴向预紧力，把两个或多个带通孔的被连接件牢牢压合在一起。六方外形的设计初衷，是为普通开口扳手、套筒、梅花扳手提供足够的受力夹持面，六个平面两两平行，扳手卡入后不会打滑，装配时可以施加足够的拧紧扭矩，日常运维拆卸也不需要特殊工装，通用性极强。

　　数模的内部螺纹特征做了完整的螺旋牙型还原，不是简单的光孔贴图示意：螺纹牙的小径、大径、螺距过渡都符合普通公制螺纹的成型规律，旋合长度覆盖螺母整体厚度，保证和螺栓配合时有足够的螺纹啮合圈数——工程上通常要求螺纹啮合圈数不低于5到8圈，才能让预紧力均匀分布在每一圈牙型上，避免局部牙型应力过载出现滑丝、脱扣问题。螺母两端都做了环形倒角，一端倒角在旋入端，作用是引导螺栓顺利对准内螺纹入口，装配时不用反复对齐牙位，也能去掉加工后端口的锋利毛刺；另一端倒角则贴合被连接件表面，避免螺母端面锐边划伤工件漆面或者加工面，同时也能去除热处理、车削加工产生的端口飞边。

　　外形尺寸边界上，六角对边尺寸、螺母整体厚度都遵循通用紧固件的比例逻辑：六方对边宽度比螺纹公称直径大出足够尺寸，保证扳手夹持时不会碰到螺纹区域，整体厚度也和对应强度等级的螺母标准匹配，既不会因为厚度过薄导致螺纹啮合长度不足，也不会因为过于厚重浪费材料、占用过多装配空间。在做整机布局设计时，工程师可以直接把这个数模导入装配体，提前校核扳手操作空间：六方每个侧面都要预留出扳手摆动的空位，避免相邻零件、管线挡住拧紧路径，很多新手设计时常犯的错误就是只留出螺母本身的放置空间，完全没考虑工装操作余量，到实际装配时扳手无法卡入，只能被迫修改相邻结构，这套数模精准的外轮廓可以直接在布局阶段做干涉检查，提前规避这类装配工艺问题。

　　结构设计层面，这个零件没有复杂的异形曲面，所有特征都是车削、攻丝、铣六方这类常规紧固件加工工艺可以实现的：棒料下料后先车两端面、车外圆、加工两端倒角，再攻制内螺纹，最后铣出六个夹持平面，工艺路线非常成熟，量产成本极低，也适配各类碳钢、不锈钢、合金钢的材质选型，不同强度等级的工况都能对应选用。建模时把六方面与面之间的过渡棱线做了符合实际加工的微小锐边还原，没有做夸张的圆角美化，和实际量产零件的外观状态高度一致，用来做装配演示、工装夹具设计参考、紧固件选型校核都非常直观，能帮助结构工程师快速完成连接部位的方案搭建，不用从零开始绘制标准件，减少重复建模的工作量。
