叉形铰接吊耳连接支座结构

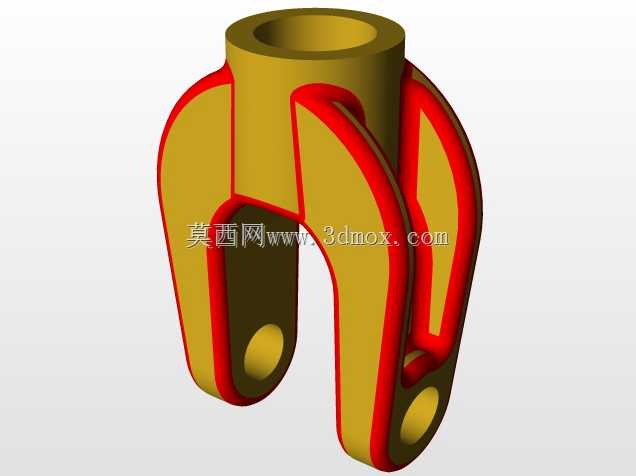

　　该构件属于典型的叉形铰接连接部件，整体由上部同轴圆筒、两侧分叉承力臂以及下端销轴孔组成，常见于工程机械拉杆、液压执行机构端部、起重索具转接段和设备悬挂支撑系统中。它的核心作用是在两个相对运动部件之间传递拉压载荷，同时允许绕销轴轴线产生一定角度摆动，从而补偿装配误差、吸收运动过程中的角度偏差，避免刚性连接造成附加弯矩。

　　从受力路径看，外部载荷首先通过上部圆筒内孔传入构件。圆筒可与轴套、杆端螺纹件或焊接管段配合，形成稳定的输入端；载荷随后沿圆筒外壁向两侧分叉臂扩散，再汇集到下端两个同轴销孔。双片耳板对称布置，使销轴在受剪时处于双剪切面状态，相比单片耳板，其接触压强和弯曲应力均明显降低。两侧臂体采用大圆弧过渡，并非单纯外观处理，而是为了避开圆筒与耳板交汇处的应力集中区。实际建模时，若在该位置直接使用直角相交，有限元结果往往在转角根部出现高应力带；采用连续圆弧后，载荷流能够从筒体平顺转向耳板，疲劳寿命也更有保障。

　　下端销孔中心距决定了铰接端的开口宽度，也直接限制配对叉头或连杆端部的厚度。设计时需要保证两片耳板内侧面之间留有足够间隙，使被连接件能够装入并自由转动；间隙过小会在摆动时发生摩擦卡滞，间隙过大则会让销轴承受额外偏载。耳板外侧到销孔中心的壁厚、销孔到臂体下缘的边距，都应按销轴直径和材料许用挤压应力校核。销孔区域通常会加工衬套或进行热处理强化，因为该部位在往复摆动中持续承受接触挤压，是磨损最容易发生的位置。

　　上部圆筒的内径、外径和高度构成主要安装边界。内孔若用于穿轴，应控制同轴度和表面粗糙度；若用于焊接管件，则需保留合适的配合段长度，使焊缝避开最大弯矩截面。圆筒顶面和底面应保持平行，便于压入轴承、安装挡圈或与相邻零件端面贴合。圆筒与分叉臂连接处壁厚较大，模型中表现为明显的实体加强区，这种布置适合承受冲击载荷，但在铸造或焊接成型时要注意截面厚薄突变带来的工艺问题。

　　外形尺寸方面，构件总高由圆筒高度、叉臂展开长度和下端孔位共同决定；总宽则由两侧耳板外轮廓控制。耳板外侧采用包络式弧形轮廓，既减少了突出棱角，也让构件在狭窄设备空间内运动时不易与周围管路、护罩发生干涉。三维装配校核时，不能只检查静态位置，还应让配对部件绕销轴旋转到极限角度，观察圆筒外圆、耳板侧面和连杆端部是否存在碰撞。尤其在液压油缸耳环、升降机构拉杆和吊具连接点中，构件往往同时承受拉伸、侧向摆动和瞬时冲击，运动包络比静止外形更重要。

　　建模思路上，可先建立上部圆筒与中心基准面，再按对称面绘制单侧耳板轮廓，通过镜像得到双叉结构。销孔与圆筒内孔应保持明确的位置尺寸，中心连线通常作为主要受力轴线处理。臂体内部减重区域不宜盲目扩大，开孔位置应避开销孔上方的主拉应力带；若需要轻量化，更适合在耳板外侧低应力区修形，而不是削弱孔间承载截面。圆角、拔模斜度和加工余量需根据成型方式补充：铸造件应关注过渡圆角和壁厚均匀，焊接件则应区分筒体、耳板和加强板的拼焊关系，机加工件需保证销孔镗削后的同轴度。

　　在设备维护场景中，这类铰接支座的失效多表现为销孔椭圆化、耳板张开、过渡区裂纹和衬套松动。因此结构设计不仅要满足静态强度，还要考虑销轴润滑、衬套更换和拆装空间。下端销孔端面应预留压装或敲击衬套的操作位置，上部圆筒周围也应避免被其他构件完全包围。通过三维模型对载荷传递、配合关系、运动间隙和安装边界进行同步检查，可以在加工前发现耳板干涉、孔位偏置和焊缝空间不足等问题，使构件既能承担铰接传力功能，也能适应现场装配与长期检修要求。
