多通路集成歧管壳体铸造结构

　　在流体输送与动力管路的集成设计场景里，这类多通路歧管壳体承担着多路介质分流、汇流与接口转接的核心作用，常见于小型内燃机进气分配、液压测试台管路集成、工艺流体多路换向单元以及紧凑型气动设备的气路排布环节。不同于单一直通管路仅能完成两点间介质输送，该结构将三个不同朝向的法兰接口整合在同一铸造本体上，底部设置圆形安装基座，可直接固定在设备面板、泵体输出端或者阀组安装面之上，省去了多根独立管路拼接所需的大量弯头、直通接头与密封垫片，既压缩了管路总成的占用空间，也减少了外接接头数量，从根源上降低了多点密封失效的泄漏概率。

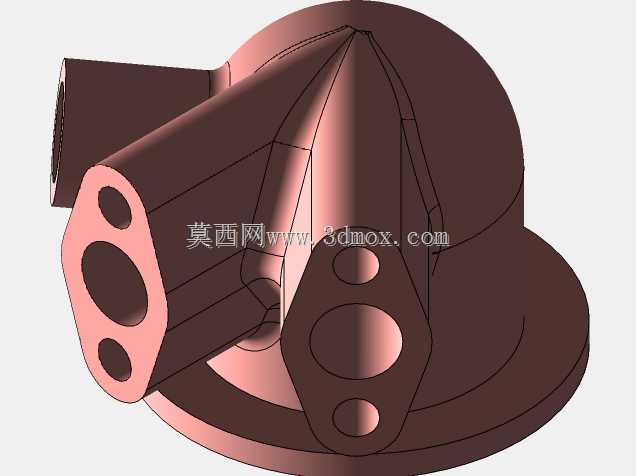

　　从结构布局来看，三个外接接口分别朝向不同空间方向：其中两个接口的法兰端面处于近似平行的安装平面，法兰面上除中心主流道通孔外，还在孔位上下分布两个螺栓过孔，用于对接外部管路法兰时穿入紧固螺栓；第三个接口朝向侧方，采用圆柱外接端口形式，可适配套接软管或者卡箍式快装接头。壳体内部的流道在腔体中心区域交汇，建模过程中需重点处理多流道相交处的圆角过渡，避免直角转折造成介质流动死区，若输送含颗粒的流体，直角拐角处还会出现颗粒淤积、局部冲蚀磨损的问题，因此在三维建模阶段就需要对内部交线做顺滑融合，同时保证流道壁厚均匀，避免铸造过程中局部壁厚差过大产生缩孔、冷隔缺陷。

　　外形尺寸与安装边界的把控是这类歧管结构落地的关键：底部圆形法兰基座的外径决定了整个部件的安装占位，基座上可预留沉头安装孔或者地脚固定位，安装时需保证基座端面与对接设备表面的平面度公差，若贴合面存在翘曲，紧固后壳体内部会产生附加内应力，长期受介质压力循环作用容易在壁厚薄弱处出现裂纹。三个外伸接口的中心高度、朝向角度直接决定了外接管路的走线空间，布局阶段就要核对相邻接口的扳手操作空间——两个平行法兰的螺栓孔间距需满足螺栓拧紧时套筒的回转半径要求，不能出现法兰外壁与相邻部件干涉、螺栓无法穿装的问题。侧向外伸接口的轴向长度也要匹配软管装配的插拔距离，端口处可加工环形防滑槽，提升软管套接后的防脱能力。

　　设计思路上优先采用一体化铸造成型的方案，壳体外部的加强筋顺着三个接口的对接方向延伸，从接口法兰根部一直过渡到底部基座表面，既提升了接口处的抗弯刚度，当外接管路受侧向拉扯载荷时，筋条可将外力分散到整个基座面，避免接口根部出现应力集中断裂；同时筋条的排布也兼顾了铸造工艺的拔模需求，所有外壁面沿拔模方向设置合理斜度，内腔砂芯可通过工艺孔定位固定，铸件成型后清砂工序也能顺畅完成。法兰端面上的密封面需预留加工余量，铸造毛坯完成后经铣削加工保证端面粗糙度与平面度，密封面可加工浅沉槽用于放置O型密封圈，相比平面垫片密封，O型圈的压缩量可控，在中低压流体工况下密封可靠性更稳定。

　　实际选型应用中，这类集成歧管尤其适合安装空间局促的成套设备内部，比如移动式液压动力站的阀组输入端、实验台的多路气路分配节点，原本需要数根管路拼接的流路被整合为单一零件，装配工时大幅缩短，后期维护时也无需逐个排查外接接头的渗漏点。建模过程中需同步校验内部流道的通流面积匹配性，三个接口的通径根据各支路流量需求设定，交汇腔的容积不宜过大，避免介质在腔体内滞留引发压力响应滞后；同时壳体的最小壁厚需满足承压要求，结合选用的铸造材质抗拉强度，核算额定工作压力下的壳体应力分布，在应力偏高的流道交汇处可适当增加局部壁厚，外部辅以加强筋补强，兼顾轻量化与承压能力。安装边界核对时还要预留外接元件的操作空间，比如法兰对接后阀门、接头的手柄活动范围，避免装配完成后出现元件互相干涉、无法操作的问题。
