双板联动铰接式连接支架结构

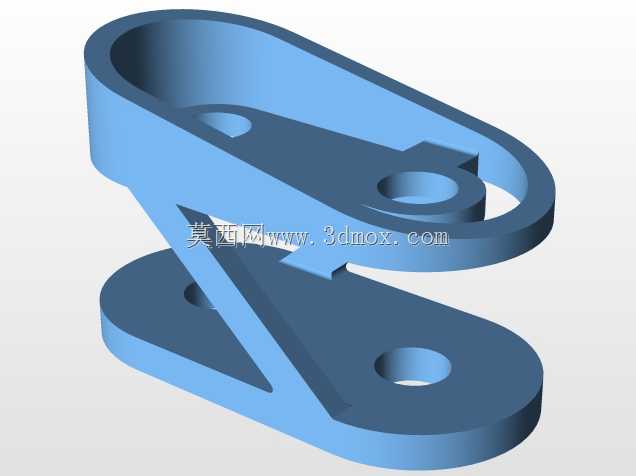

　　该结构件属于双板联动式铰接连接支座，整体采用上下两层异形承载板搭配斜向加强肋的布局形式，上层为长环形镂空摆臂结构，下层为带双安装孔的固定底板，中间通过一体式斜向支撑肋完成上下层的刚性连接，整体无额外拼接焊缝特征，为一体成型的等厚实体结构，适配小载荷工位的角度调节、部件铰接支撑场景。

　　从实际装机场景来看，这类支架常布置在小型工装夹具的角度调节工位、便携通讯终端的夹持支撑组件、轻型自动化设备的门体开合联动机构中，下层底板作为固定基准面，通过两个通孔完成与设备基座、工装台面的锁附固定，上层环形摆臂则作为活动端，可绕自身中部的铰接孔完成小角度摆动，环形镂空区域既为活动端的配套销轴、联动拨杆预留了穿行空间，也大幅削减了构件整体自重，在手持类外设、便携检测设备的支撑结构中，能有效控制整机重量，避免支撑件冗余增重影响设备便携性。

　　结构设计层面，上下两层板的厚度保持一致，所有外轮廓棱边均做了等半径圆角过渡，不存在尖锐应力集中棱边，上层摆臂的环形轮廓在摆动过程中不会与周边固定件发生运动干涉，环形内壁的圆弧走向完全匹配摆臂的摆动轨迹，活动端运行时周边预留的安全间隙均匀，不会出现卡滞、剐蹭问题。中部斜向加强肋的走向顺着上下两层板的受力传递路径布置，当上层活动端承受径向偏载时，载荷会通过斜肋直接传导至下层底板的安装孔位，避免薄板结构出现侧向弯折变形，相比无肋的双层悬臂支架，该结构的抗扭刚度提升明显，在频繁往复摆动的工况下，肋板与上下板的交接位置不会出现疲劳开裂。

　　安装边界方面，下层底板的两个安装孔分别布置在底板的两端区域，孔位中心距适配常规小型工装的安装孔距标准，底板底面为完整平面，锁附后可与安装基面完全贴合，不会出现翘虚、锁附不平的问题。上层摆臂的铰接孔位于环形结构的中部区域，孔的轴向垂直于摆臂平面，配套销轴穿入后可直接承载活动端的径向载荷，摆臂末端的环形镂空长度预留了足够的摆动行程，活动端联动的外接部件可在镂空区间内完成预设角度的往复运动。整体结构的外轮廓最大长宽尺寸控制在小型装配件的适配范围内，安装时仅需在基面预留对应底板轮廓的安装空间，摆臂摆动的扇形区域内无其他凸起结构即可正常运行，不需要额外预留过大的避让空间。

　　建模过程中所有孔位均为垂直于板面的直通孔，无复杂斜孔、异形内腔特征，加工阶段既可采用一体铣削成型，也可通过板材折弯焊接后打磨成型，不同工艺路线下都能保证结构的装配精度，构件的受力截面变化平缓，没有突然的截面缩颈位置，长期承受交变摆动力时应力分布均匀，不会在局部位置出现应力超限的问题。
