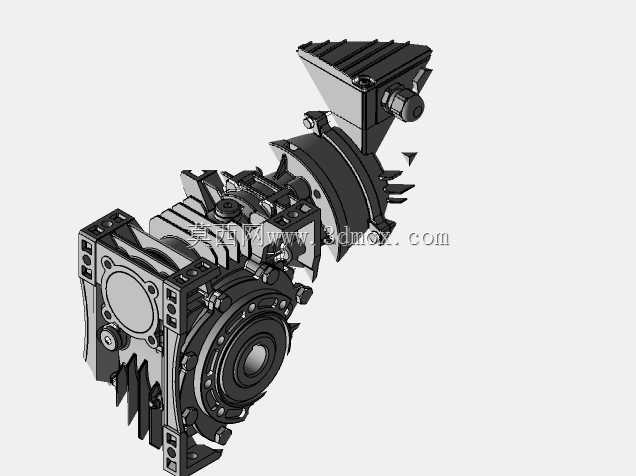

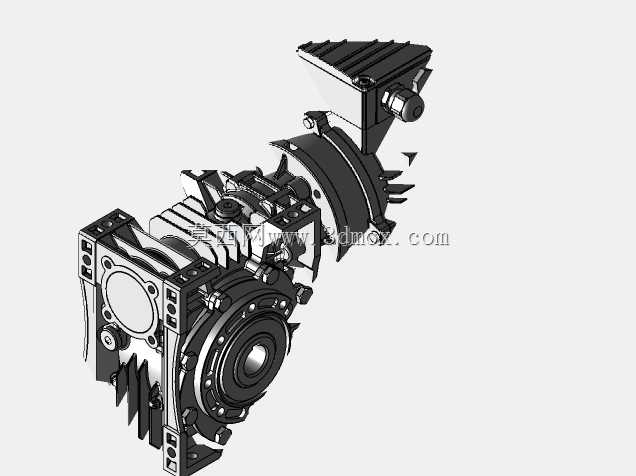

这套结构呈现的是小功率斜齿轮减速电机的完整外观与安装边界,输出端采用圆形法兰连接面,电机段与减速段在同一轴线上紧凑布置,适合输送线、包装辅机、小型搅拌装置、给料机构以及自动化设备中的低速大扭矩驱动场景。现场使用时,动力由后端电机产生,经内部齿轮副降速增扭后从前端轴系输出;外部壳体既承担齿轮啮合载荷的支撑,也提供散热、防护和安装定位功能。建模时需要重点关注输出法兰直径、端面止口、螺栓孔分布、底脚安装孔位以及接线盒空间,这些尺寸直接决定设备能否替换到原有机架上。

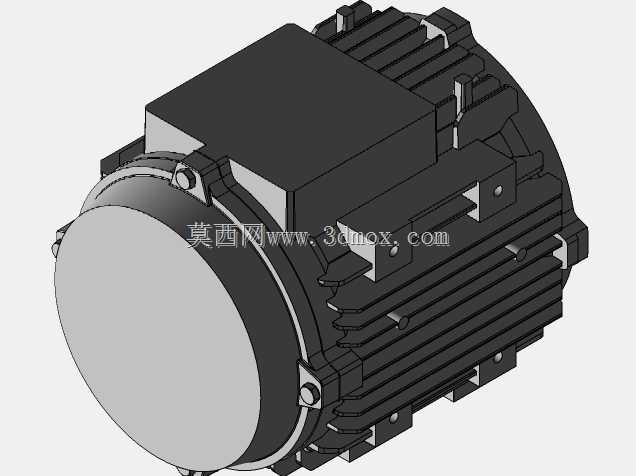

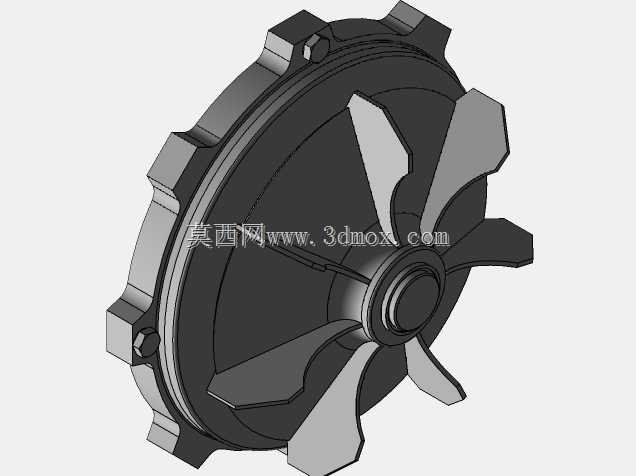

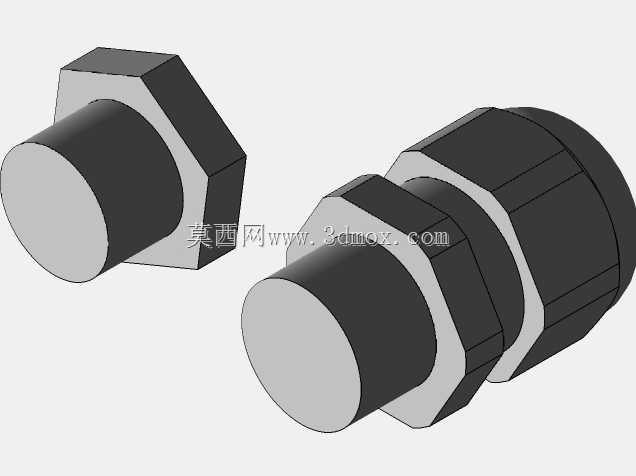

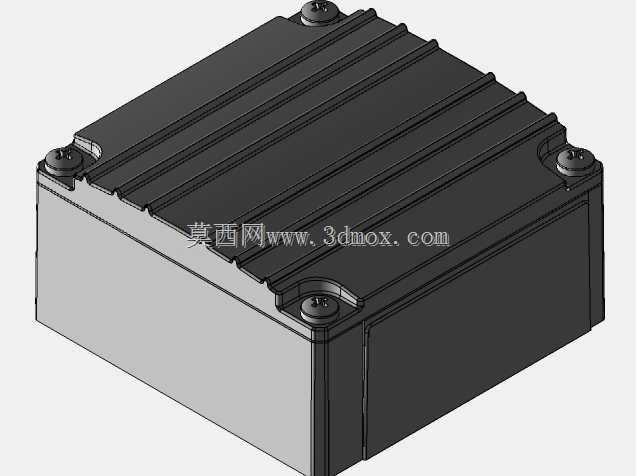

从外形看,电机外壳采用沿轴向布置的多条散热筋,筋条高度和间距围绕定子热量向外传导的路径展开。散热筋并非单纯装饰结构,它增加了壳体与空气的接触面积,在自带风扇或自然对流条件下,可把绕组和铁芯产生的热量分散到外表面。上部接线盒为独立盒体,盒盖与主壳体之间形成清晰分模面,侧面预留电缆引入方向;在三维布置时,接线盒不能与机架横梁、护罩或检修门发生干涉,同时要保留开盖接线和线缆弯曲半径。

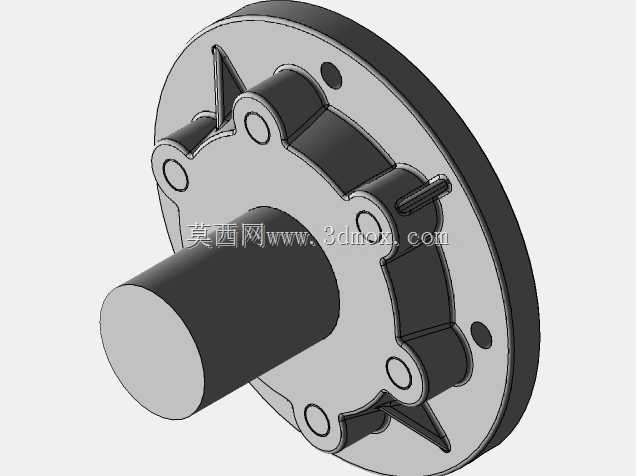

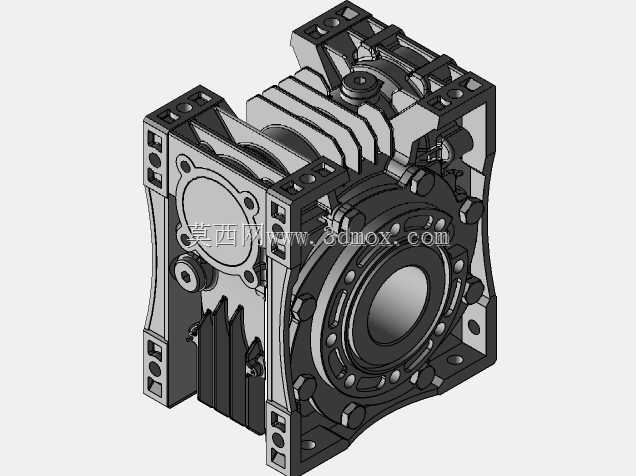

前端圆形端面是整机与工作设备连接的主要界面,端盖外缘、止口台阶和紧固件位置需要同轴表达。止口承担径向定位,端面螺栓承担轴向压紧,输出轴中心高则影响链轮、带轮、联轴器或法兰盘的对中。若用于皮带输送,轴心高度偏差会造成带轮偏载;若与联轴器直连,同轴度误差会放大为轴承和密封件的附加载荷。因此结构模型中把端盖、壳体、底脚和接线盒作为相互约束的整体来处理,而不是孤立绘制单个零件。
底脚区域设有安装孔和加强凸台,孔位周围的实体加厚用于承受启动、制动和负载波动时产生的反力矩。减速机在正反转切换或冲击载荷下,壳体并非只受静态重力,还会受到绕输出轴线的扭矩反作用,底脚螺栓和支撑面必须能够限制整机偏转。设计校核时,应结合机架板厚、垫圈支承面积和螺栓强度一起判断;若支撑面过薄,即使减速电机本体尺寸正确,也可能在运行中出现振动。
壳体侧面的吊环或吊装凸点用于装配和维护搬运。小规格机型虽然总质量不大,但电机与减速箱组合后重心偏在壳体中部,吊装时不能只提拉接线盒或端盖小凸台。三维布局阶段可把吊点作为维护通道的一部分,确认上方是否有吊钩空间、拆卸后是否需要移动相邻护罩。端盖外侧的紧固件沿圆周分布,既保证轴承座压紧,也便于检修时按对角顺序拆装。

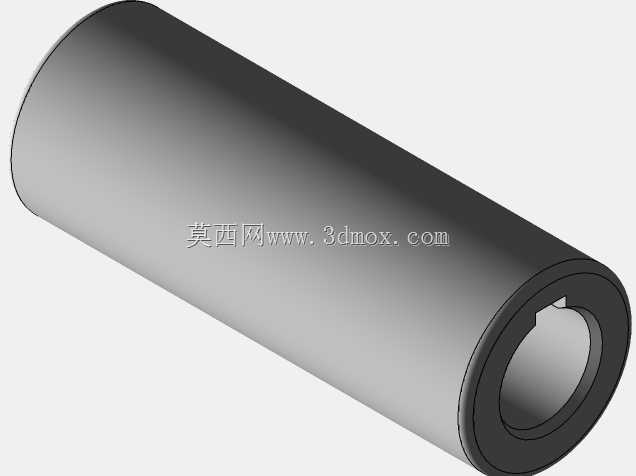

齿轮减速部分的内部设计思路通常是在有限箱体内获得稳定传动比,高速级与低速级齿轮承担不同载荷。高速级转速高、扭矩相对小,齿面润滑和噪声控制更关键;低速级扭矩大,轴、键、轴承和箱体支撑刚度要求更高。外部模型虽然主要展示壳体形态,但端盖轮廓、箱体分段和输出端尺寸已经反映出内部轴系的大致跨度。选型时不能只看额定扭矩,还要核对径向负载、轴向负载、工作制、环境温度和启动频率。
润滑与密封在这类卧式传动单元中同样重要。箱体内齿轮油需要在规定油位下飞溅润滑,油位过高会增加搅油损失和温升,过低则会导致轴承或齿轮润滑不足。输出轴处的密封件要防止润滑油外泄,同时阻挡粉尘、清洗水进入箱体。食品、包装或粉尘较多的场景,对壳体表面平整性和清洁空间也有要求;散热筋虽然利于降温,但在易积粉环境中需要考虑清理便利性。

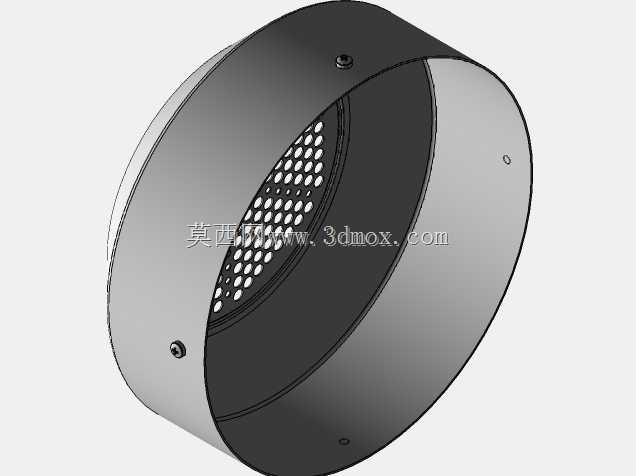

整机外形沿轴向较长,径向最大轮廓集中在电机散热筋和前端法兰处。设备布局时,前端要留出联轴器或链轮装拆距离,后端要保留风扇罩进风空间,上部接线盒需要留出电缆弯弧和盒盖开启高度,底部则要保证安装扳手能够进入。若机架侧板靠近外圆,还需核对热膨胀、振动位移和护罩间隙。将这些边界在三维模型中提前暴露,可以减少现场返工,也便于后续生成工程图、装配说明和维护空间校核。
