卧式两立方储水罐体支撑结构

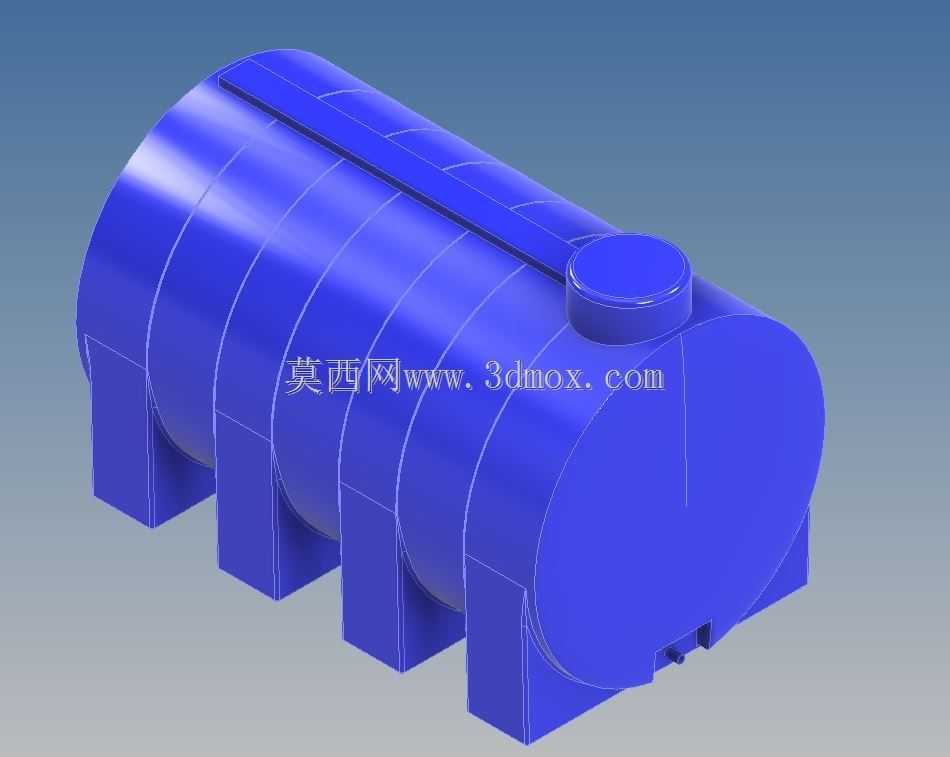

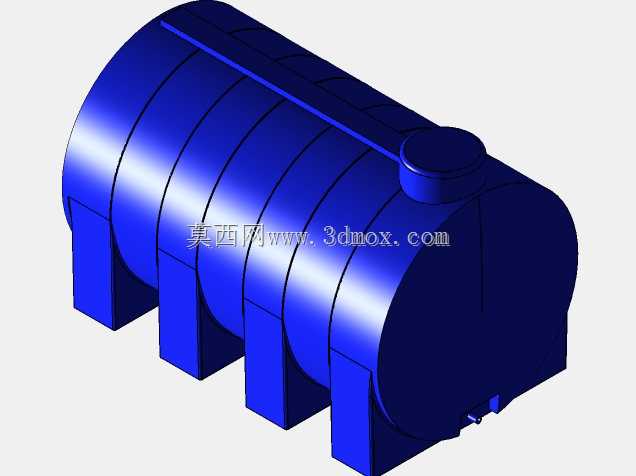

　　该卧式储液罐体主要面向厂区临时供水、循环水缓存、车载转运以及小型水处理系统中的中间储水环节，整体采用圆筒形承压壳体配合两端椭圆封头的结构形式，这种构型在同等容积下材料利用率较高，筒体内部应力分布均匀，能够适应常压或微压储水工况。罐体顶部沿轴向布置一条凸起的加强筋结构，既可以作为顶部巡检踩踏区域的刚性补强，也能在薄壁筒体上抑制充液后的局部凹陷与焊接变形；靠近筒体一端设置圆形人孔或检修口，法兰式凸台预留了盖板安装面，后期可加装密封压盖、透气帽或液位检测附件。

　　筒体下方布置四组一体式鞍式支座，支座沿罐体轴向按载荷分布间隔排列，避开两端封头与筒体的环焊缝区域，使支撑反力尽量作用在筒体刚性较强的位置。鞍座立面与筒体外圆采用贴合支承，底部留出平直安装基面，现场可通过地脚螺栓固定在混凝土基础或钢制机架上；相邻支座之间的间距需要结合罐体满液重量、筒体壁厚以及基础沉降差综合校核，避免某一支座脱空或局部应力集中。对于移动搭载场景，鞍座底面还可增加减振垫或滑移垫板，以降低运输过程中的冲击载荷。

　　从建模思路来看，筒体部分可先通过旋转或拉伸生成主体，再按环向加强位置分割出若干分段特征，便于后期调整壁厚、加强圈间距和罐体总长。两端封头按标准椭圆封头比例建立曲面，封头与筒体交接处保留焊接坡口或圆滑过渡区域；顶部人孔凸台采用圆柱叠加法兰面的方式构建，保证开孔补强区域的几何关系清晰。鞍座则由侧板、底板和贴合圆弧面组合而成，建模时需注意支座圆弧与筒体外径的同轴关系，装配后不应出现干涉或悬空贴合。

　　外形边界方面，两立方级卧式罐体的长度明显大于直径，整体重心较低，布置时要在筒体两端预留管道连接、阀门操作和封头检修空间；顶部人孔周围应保留开启盖板和人员进出的垂直空间，下方鞍座基础则需满足承重和水平度要求。进出水口、排污口、溢流口可根据工艺流程在封头下部、筒体底部或顶部凸台上扩展，模型当前保留了主要安装接口位置，结构层次清楚，适合用于储水系统布置、设备选型校核、机架配套设计以及工程出图前的三维干涉检查。
