阿法拉伐搅拌设备笼式转子支撑结构

　　这套笼式环形支撑构件常见于阿法拉伐系列工业搅拌设备的转子总成中，在食品乳品、精细化工、生物制药以及市政水处理的流体混合工段承担核心承载与流道约束作用。现场工况里，搅拌轴长时间带动桨叶在粘稠物料、含固悬浮液或者易结垢介质中运转，转子端的径向跳动会直接放大轴封磨损、轴承温升和罐内流场紊乱的问题，该构件正是为约束桨叶端径向位移、维持搅拌转子动平衡而设置的中段支撑结构。

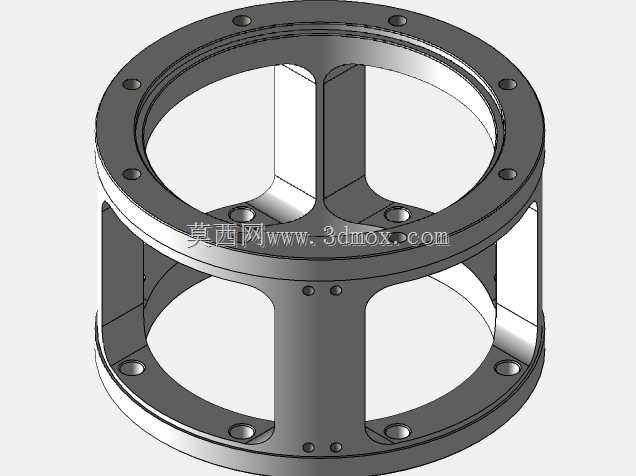

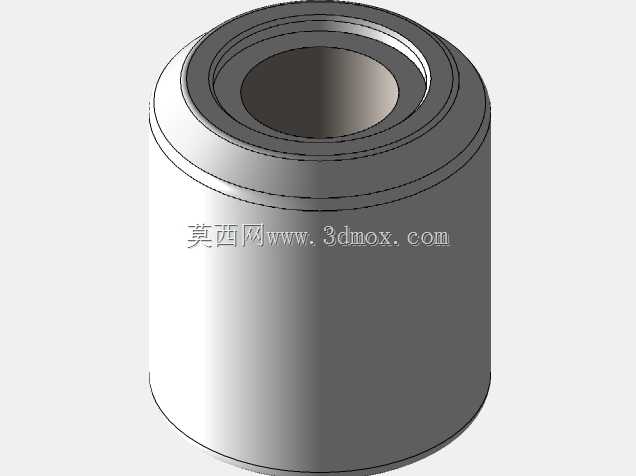

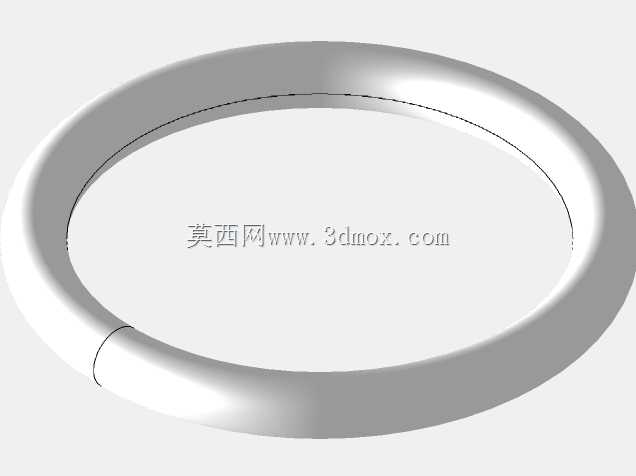

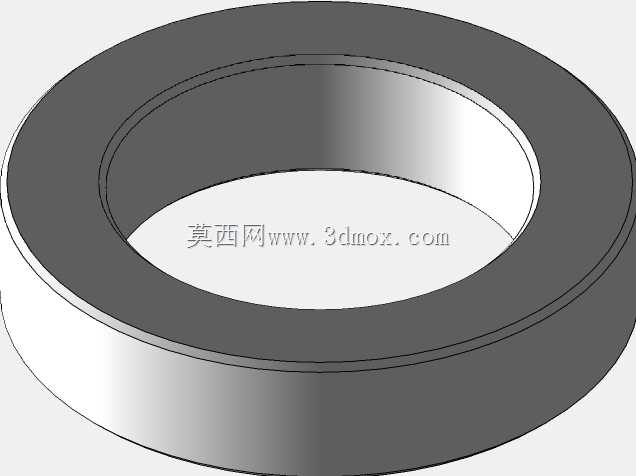

　　从结构形态上看，零件整体为两端带法兰环的中空笼式框架，上下两道环形法兰通过四根周向均布的轴向立筋刚性连接，法兰端面上沿圆周均匀布置沉头紧固孔，既可以通过螺栓与搅拌轴端的连接座、桨叶轮毂或者罐内支撑横梁完成定位锁紧，沉孔结构又能让螺栓头部完全埋入法兰端面以内，避免突出的紧固件在物料冲刷下形成挂料死角，也减少高速旋转时螺栓头部带来的局部湍流和气蚀风险。两道法兰的内圈预留了大直径中空通腔，工作时搅拌轴从腔体中心贯穿，周边留出的环形过流面积不会阻断罐内轴向循环流道，物料可以从笼架的中空区域和四个侧向大开孔中自由穿行，不会因为支撑构件的存在造成流道堵滞。

　　设计阶段首先要平衡的是刚性与过流面积的矛盾：如果支撑构件做成封闭筒状，虽然扭转和径向抗弯刚度容易保证，但筒壁会直接切断搅拌桨推动的轴向循环流，在筒体内外形成物料滞留区，在热敏性物料或者高固含量工况下还会出现局部沉积、结焦；而如果单纯加大开孔、削减筋板宽度，转子运转时的径向支撑刚度不足，搅拌轴悬臂端的挠曲量会超出机械密封的允许补偿范围，频繁出现密封泄漏、轴承点蚀的故障。最终采用的四筋笼式布局，将四根承载立筋沿周向90度对称分布，既在X、Y两个径向方向都提供均匀的支撑刚度，动平衡调校时四个象限的质量分布完全对称，不需要额外加装大量配重块就能把转子剩余不平衡量控制在设计等级内；四个侧向大窗口的通流面积占笼架外周面积的六成以上，搅拌过程中桨叶排出的径向流可以直接穿过窗口参与罐内大循环，轴向上升或者下降的物料也能从两端法兰的中空区域顺畅通过，流阻损失远低于封闭式支撑筒。

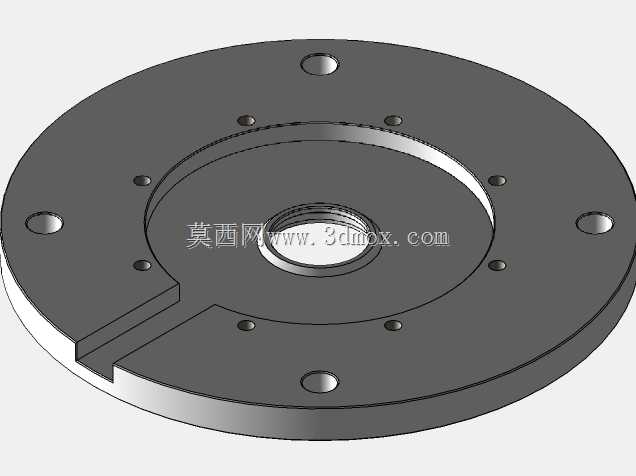

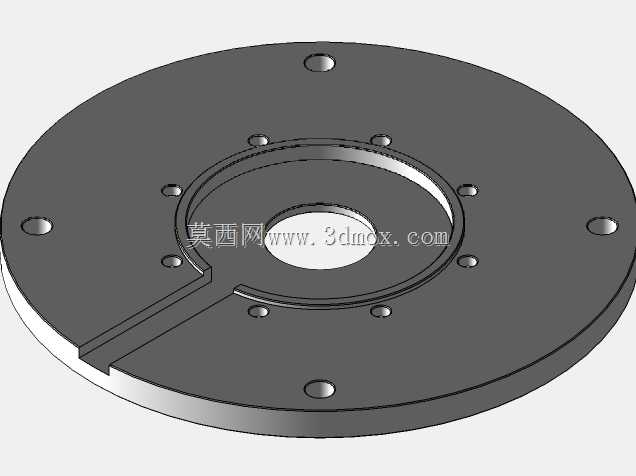

　　法兰端面上的紧固孔采用锪平沉孔设计，装配时螺栓从外侧穿入后与配对轮毂的螺纹孔锁紧，沉孔深度保证螺栓顶面低于法兰端面1到2毫米，旋转过程中不会和周边的密封件、罐壁挡板发生刮擦。立筋与上下法兰的交接位置做了连续的圆弧过渡，避免直角焊缝或者直角铸造拐角带来的应力集中——搅拌设备启停时转子会承受反复的冲击扭矩，物料粘度突变时桨叶端的径向力也会瞬间波动，圆角过渡结构可以把交接处的峰值应力降低四成以上，大幅减少长期交变载荷下的疲劳开裂风险。零件的所有外露棱边都做了圆滑倒钝处理，在卫生级应用场景中，圆滑表面没有缝隙和尖角，清洗时CIP清洗液可以完全冲刷到所有外表面，不会残留物料介质滋生杂菌，符合食品制药行业的卫生级设计要求。

　　从安装边界来看，该构件的外径需要和搅拌罐内部的桨叶回转直径匹配，安装后笼架外圆与罐壁挡板之间预留足够的安全间隙，避免旋转过程中出现剐蹭；两端法兰的止口配合尺寸按照配对轮毂的定位止口公差加工，装配时止口先完成径向定位再穿入紧固螺栓，保证笼架的中心轴线与搅拌轴的回转轴线同轴度控制在0.1毫米以内，避免装配偏心带来的附加振动。轴向长度根据搅拌轴悬臂段的跨距设计，布置在桨叶组与下端轴承座之间的合适位置，将原本的长悬臂轴跨距分割为两段短跨距，可将轴端的最大挠曲量降低60%以上，让机械密封的工作工况始终处于设计允许范围内。整套结构在建模时需要重点校验周向孔位的角度均分精度、立筋的对称度以及两端法兰的平行度，这些参数直接决定转子总成的动平衡品质，也是现场装配后设备能否长期平稳运行的关键。
