薄型环形衬套钢带箍圈结构

　　该环形薄壁件在整机结构中常作为衬套、箍圈、防护套或间隙调整环使用，适合布置在轴类零件外侧、管状构件连接处以及需要包覆定位的装配位置。其主体呈连续圆筒形态，壁厚相对较小，依靠材料自身的成型刚度维持圆度，同时通过较大的包覆面积与被配合件形成稳定接触。实际设备运行时，这类零件并不承担复杂传动功能，更多承担限位、隔离、耐磨衬垫、束紧或外观包覆作用，因此建模重点不在复杂齿形或多孔特征，而在直径、宽度、壁厚、开口位置以及端面边界的准确表达。

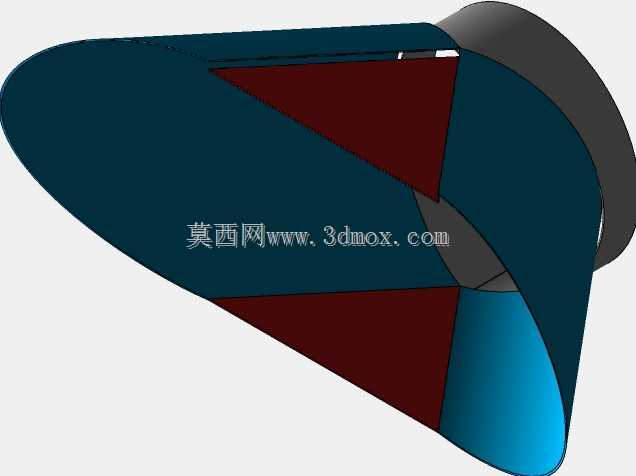

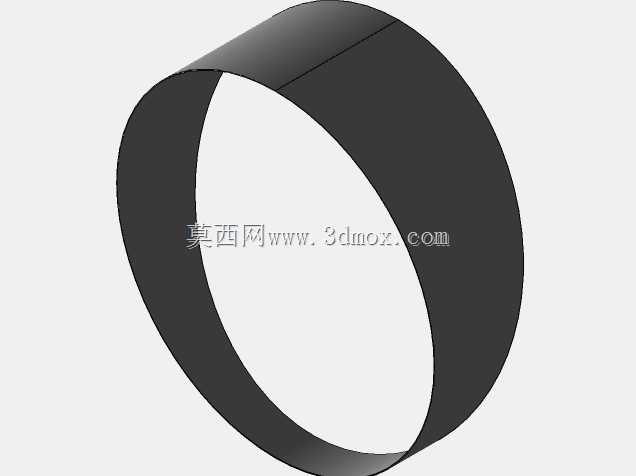

　　从结构形态看，零件外表面为光滑圆柱面，内孔同样保持连续圆形轮廓，轴向宽度与外径之间形成较宽的环带比例。该比例有利于增大接触面积，在装配后降低局部压强，也便于在振动工况下保持贴合状态。若用于轴套类场景，内孔需要与轴颈或支撑柱形成间隙或过渡配合，外径则可嵌入壳体、支架孔位或卡接槽内；若作为钢带箍圈使用，圆环外侧可与夹持件、焊接支架或紧固件相邻，端部微小开口则为成型、装配微调或弹性张合提供边界。

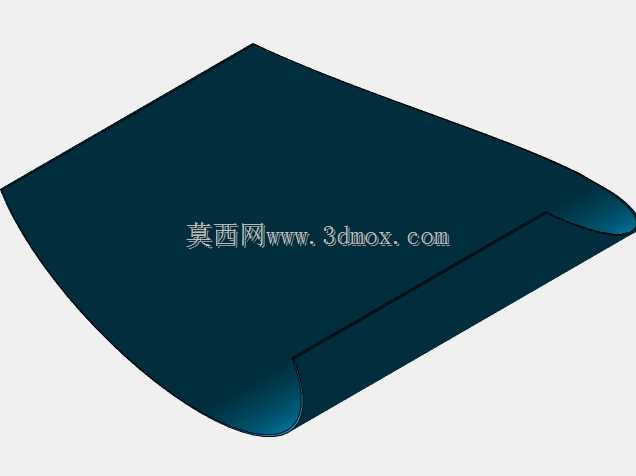

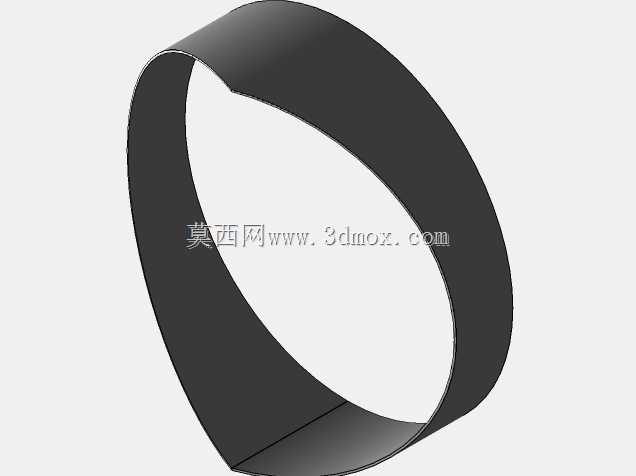

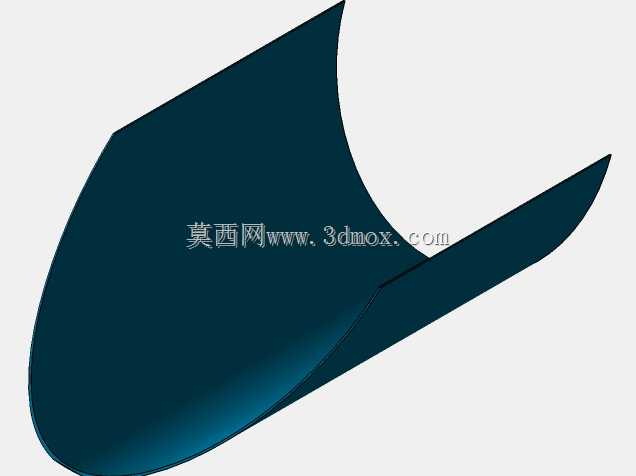

　　建模时可先依据中径建立环形路径，再以恒定壁厚截面沿圆周方向扫略，形成基础圆筒实体。由于零件壁厚较薄，直接采用实体拉伸切除能够保留清晰的内外圆柱面，也便于后续导出到装配环境中进行干涉检查。对于端部存在搭接或开口的结构，应在圆周方向保留明确的接缝边，接缝两侧保持平行或按实际工艺角度微偏，避免模型在剖切、展开或工程图投影时出现几何歧义。端面处不宜随意添加倒角，除非实物存在去毛刺要求；薄壁零件的倒角尺寸过大，会明显削弱端部接触宽度，并影响与相邻挡边的贴合。

　　尺寸控制方面，外径决定零件能否进入预设安装孔或包覆目标构件，内径决定与内部件的配合余量，轴向宽度则决定接触范围和轴向定位能力。设计校核时需要同时关注最小壁厚与圆环刚度：壁厚过小，搬运和装配过程中容易产生椭圆变形；壁厚过大，则失去薄壁箍套的轻量化和弹性包覆优势。对于钢带类材料，还应结合板材厚度、弯曲半径和屈服强度判断成型可行性，弯曲半径不宜低于材料允许的最小折弯半径，否则在卷圆后内侧可能产生压痕或微裂纹。

　　安装边界上，该类环形件通常不需要复杂紧固孔，多依靠压入、包覆、焊接、胶粘或外侧卡箍实现固定。若采用压入方式，应在装配模型中检查导入端是否需要导向锥面；若采用外侧束紧方式，应预留紧固件运动空间，避免箍带锁紧时与周边壳体发生摩擦。圆环两端面与相邻零件之间可设置挡肩或限位台阶，以限制轴向窜动。对于旋转设备中的衬套用法，还需关注同轴度和端面垂直度，这些几何公差会直接影响轴系运转时的偏磨和噪声。

　　在三维装配中，该零件虽然结构简单，却常处于多零件交汇位置，因此不能只按孤立圆环处理。需要把内部轴件、外部支座、端部挡板以及可能存在的润滑或防护空间一并纳入检查。内孔与轴之间若存在相对转动，应保留合适间隙并考虑耐磨材料或表面处理；若完全固定，则可通过过盈或粘接消除微动磨损。外圆与壳体接触时，应避免局部线接触，尽量让圆柱面保持均匀贴合，从而把载荷分散到较宽区域。

　　从工艺角度看，这类零件可由钢带卷圆、板材焊接后精整，或直接由管材切割得到。卷圆件需要关注开口处的错位、圆度恢复以及焊缝打磨余量；管材切割件则更重视端面平直度和轴向长度一致性。模型中保留简洁几何，有利于在工程图中标注内径、外径、宽度、壁厚和接缝位置，也便于工艺人员判断展开长度、材料利用率以及成型后校正方式。整体结构没有冗余特征，符合薄型环形衬套在通用机械、输送设备、支撑机构和简易传动装置中的使用需求。
