异径直通变径管路转接衬套

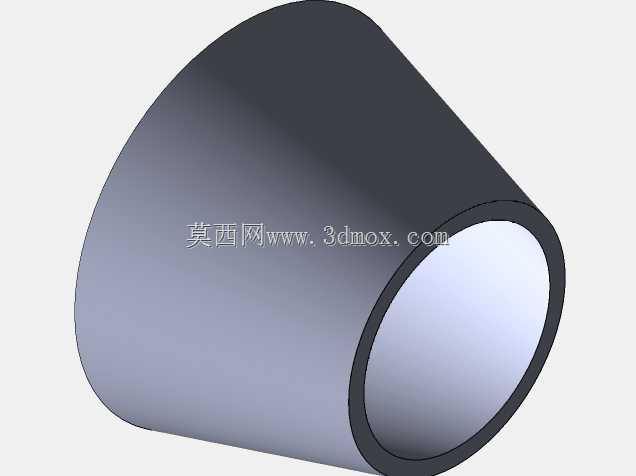

　　在流体输送、真空吸附、除尘排风以及小型实验台架的管路搭建里，不同口径管线对接是现场最常碰到的问题。两端管径不一致时，若直接用软管强行箍接，弯折处会产生局部缩颈，流道截面突变后不仅压损升高，长期运行还容易在接缝位置积存介质、出现渗漏。这个锥形异径转接件就是针对32mm到20mm口径过渡设计的直通衬套，整体采用回转体结构，外壁从大端向小端连续收窄，没有台阶式凸缘，外形简洁，安装时可以顺着管路轴线直接塞入对接位。

　　从结构形态看，零件属于薄壁空心回转件，两端开口均为圆形，内腔贯通。大端适配32mm规格管路，小端适配20mm规格管路，锥段母线平滑过渡，内壁流道没有急转角，介质从大口径侧向小口径侧流动时，通流面积沿轴向逐步减小，流速变化相对平缓，能避免直角台阶带来的涡流区。如果用在负压吸尘回路里，这种平滑缩径可以减少粉尘在变径位置沉积的概率；用在低压送风或者排水支路中，也能降低局部阻力损失。

　　建模时先在草图里绘制半剖面轮廓，明确外壁锥度、内壁壁厚以及两端端口的直段长度。两端保留一小段等径直壁很有必要，这段圆柱面可以和软管内壁或者卡箍配合面形成稳定接触，不能把整个零件都做成锥面——全锥面插接时，管路套入深度没有明确止挡，装配位置全靠工人手感，批量装机时一致性很难保证。留出轴向直段后，软管套入到锥面起始位置就会自然受阻，插接深度可控，卡箍锁紧时也有足够的圆柱贴合面。

　　壁厚选择需要兼顾刚性和插接便利性。壁太薄，锥段在卡箍锁紧力下容易被压瘪，内腔截面变形后反而影响通流；壁太厚，零件端部占用流道空间多，而且软管套入时需要撑开的变形量更大，装配费力。常规低压工况下，沿整个锥段保持均匀壁厚即可，回转成型后零件各位置刚性一致，注塑或者机加工都方便。如果是用金属棒料车削加工，内外锥面可以一次装夹走刀完成，同轴度容易保证；如果采用塑料注塑，均匀壁厚也能避免冷却收缩不均导致的内壁凹陷。

　　实际安装场景中，这类变径套常出现在设备支路改线的场合。比如主吸尘管路采用32mm软管，末端连接的小型吸嘴接口只有20mm，中间加一个转接件就能完成口径匹配，不需要更换整段管路。设备出厂配置统一口径管路，用户现场根据工位需求更换不同直径执行端时，储备几种规格的变径衬套就能快速适配，不用单独定制异形接头。

　　设计时还要注意两端端口的边缘处理。端口内外棱边要做小倒角或圆角，一是套软管时不会割伤管壁，二是介质流过端口边缘时不会产生尖锐扰流。零件外表面不需要额外设置防滑纹路，锥面本身在软管套入后会随卡箍锁紧产生径向抱紧力，光滑外壁反而便于插接拆卸。如果用于有一定压力的水路，可在两端直段外壁加工浅环形凹槽，配合管箍形成多道密封线；纯重力排水或真空低压场景则光面即可满足使用。

　　三维建模完成后可直接抽取剖面检查壁厚连续性，沿锥面多个位置测量内径，确认缩径趋势线性无突变。装配验证时把两端对应规格软管套入，检查插接到位后管路轴线是否重合，避免转接件偏心导致管路别劲。这类零件结构不复杂，但变径锥度、直段长度、壁厚三个参数匹配合理，才能在实际管路系统里同时满足通流、密封和装拆便捷的要求。
