DN65规格管道连接翻边法兰结构

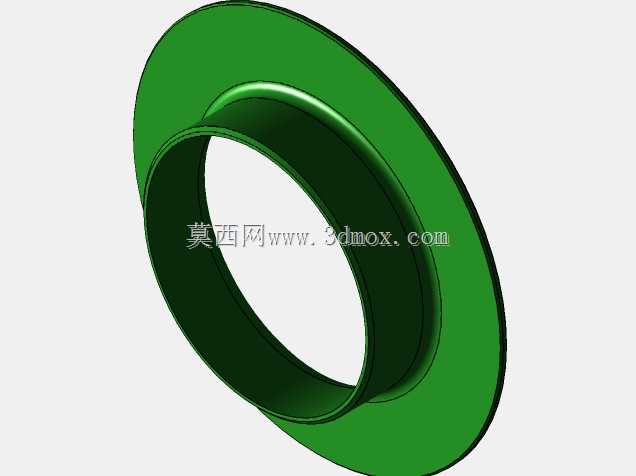

　　在给排水、暖通、化工流体输送以及常规工业管路布设场景里，DN65公称通径的管路属于中等口径分支，常出现在车间工艺管线、楼宇供水立管、泵组进出口转接段这类位置，配套的法兰件需要同时兼顾对接定位、端面压紧密封以及和薄壁管段焊接适配的多重需求。这套翻边式法兰结构没有采用传统厚平焊法兰的整块锻件造型，而是做成带外翻环形盘、内侧延伸出同轴筒段的一体冲压成型结构，整体轮廓为同轴回转体，外侧环形盘的盘面垂直于管路轴线，盘体边缘做了圆滑过渡，没有尖锐棱角，内侧筒段和环形盘衔接位置采用圆弧曲面过渡，既消除了冲压成型时的应力集中，也避免了焊接装配后焊缝位置出现应力突变。

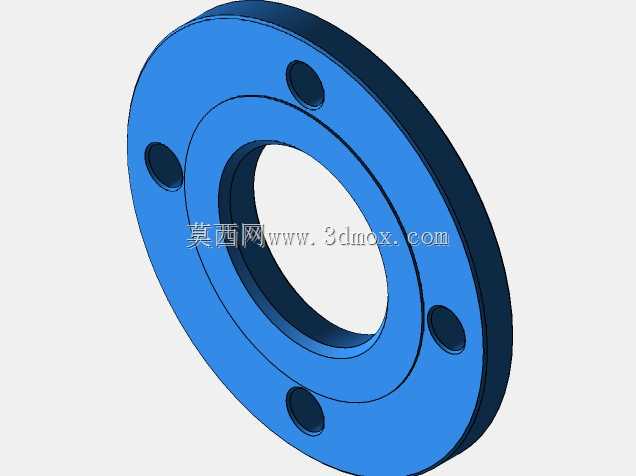

　　从实际装配逻辑来看，这类法兰的使用方式和常规带螺栓孔的配对法兰有明显区别：环形盘本身不需要加工密集的螺栓穿孔，使用时会搭配一个松套钢制压兰，套在筒段外侧，筒段末端和同通径的薄壁钢管做对口焊接，翻边形成的环形盘面直接作为密封压紧面，当两侧管路对接时，松套压兰穿入螺栓锁紧，轴向锁紧力直接作用在翻边盘的背侧，把两个对接的翻边盘面连同中间的密封垫片牢牢压合。这种结构的优势在现场施工时非常突出：松套压兰可以绕管路轴线任意旋转，对接时不需要反复转动整根管道来对齐螺栓孔，高空作业或者狭窄管廊内布设管线时，工人只需要调整压兰的角度就能穿入螺栓，大幅降低对口难度。

　　建模过程中首先以管路轴线为旋转中心，先绘制过轴线的半剖面轮廓：内侧筒段的内径严格匹配DN65管路的通径要求，保证介质流过时不会出现通径缩颈，避免输送含颗粒流体时在台阶位置形成淤积；筒段的壁厚按照常规薄壁冲压管件的规范取值，既满足焊接时的熔深要求，也不会因为壁过薄导致焊接时出现焊穿变形。环形翻边盘的外径尺寸参考同压力等级松套法兰的压兰内孔限位尺寸设计，盘的厚度要承受螺栓锁紧时的轴向压紧力，不会因为局部压强过大出现盘面翘曲；翻边位置的过渡圆角半径不能过小，冲压生产时圆角过小会导致板材拉伸过度出现壁厚减薄甚至开裂，圆角过大又会导致有效密封压紧面的宽度不足，垫片压合时存在密封边漏的隐患，建模时圆角取值兼顾了冲压工艺性和密封面宽度要求。

　　安装边界方面，该法兰对接后，环形盘的两个端面就是密封基准面，盘面的平面度需要控制在管件冲压成型的公差范围内，装配后垫片完全覆盖环形盘的环形密封区域，筒段和管道焊接时，焊缝位置位于筒段末端的坡口处，焊接热量不会直接传导到密封盘面，能避免焊接热变形导致盘面翘曲密封失效。和传统整体锻制法兰相比，这种冲压翻边法兰整体重量更轻，在大批量低压管路布设场景下能降低管线整体负载，同时冲压成型的生产效率更高，单件成本更低，适配常压、低压的水、气体、无强腐蚀性流体输送场景。结构建模时所有回转面保持同轴度，环形盘两端面和轴线的垂直度满足管路对接的密封要求，没有多余的凸台或者异形结构，完全符合管路连接件的通用装配逻辑。
