DN32规格管道连接翻边法兰结构

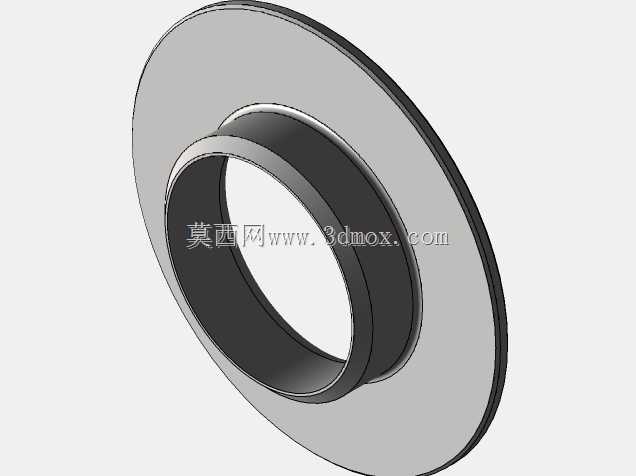

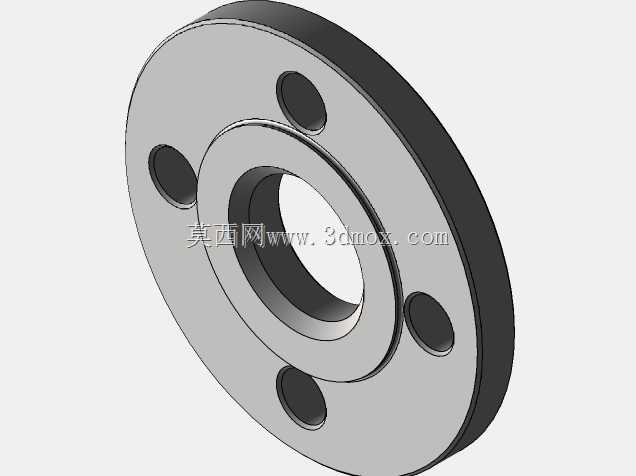

　　这款DN32规格的法兰属于管路系统里最常用的对焊翻边类连接件，日常在给排水、低压流体输送、普通工业制程管线里出镜率极高，和那种带螺栓孔的平焊法兰不一样，这个结构是松套法兰配套的翻边短接段，外圈的大直径圆盘是翻边压紧面，内侧延伸出的同轴筒段是和管道对接的焊接端，整套件配合活套法兰环使用，安装的时候不用提前把法兰和管子焊死，现场对位拧螺栓的时候可以随意旋转调整螺栓孔的角度，在管线改造、现场配焊误差大的安装场景里，能省掉大量反复对位修磨的工作量。

　　从结构设计逻辑来看，这个件的核心功能是给管路对接提供刚性密封压紧面，翻边圆盘的两个端面都做了平整加工，其中朝外的端面是密封面，和配对法兰的密封面贴合之后，中间夹装橡胶垫片或者四氟垫片，靠周向螺栓的预紧力把垫片压变形填满接触面的微观间隙，就能阻止管内的流体从对接缝泄漏。内侧的筒段内径和DN32公称通径的管道内径保持一致，对接焊之后内壁不会出现突兀的台阶，管内输送流体的时候不会在接缝处形成涡流滞流区，既降低了管路的沿程压力损失，也避免了物料在台阶位置沉积结垢，在输送带轻微颗粒的介质或者卫生级要求的管线里这个细节尤其重要。

　　建模的时候首先要锁定的边界尺寸是通径基准，DN32对应的公称通径适配外径42mm左右的流体输送钢管，筒段的内径要和所选管材的内径匹配，筒段的壁厚要按照管路的公称压力等级来选取，常规1.6MPa工况下壁厚取3到4mm就能满足强度要求，翻边圆盘的外径要和配套的松套法兰内径匹配，圆盘外径要比松套法兰的内孔大2到3mm，保证松套法兰环能牢牢卡在翻边背面，不会从筒段上滑脱，圆盘的厚度一般取筒段壁厚的1.5到2倍，避免螺栓预紧的时候把翻边压变形翘曲。翻边位置的过渡圆角不能做的太尖锐，直角过渡的位置在焊接应力和管路振动的长期作用下很容易出现应力集中开裂，圆角取R3到R5就能把焊接应力均匀分散开，大幅提升接头的抗疲劳寿命。

　　实际现场使用的时候，这个件的适配场景非常广，民用建筑的消防水管、循环冷却水管路，工厂里的压缩空气管网、普通低压给排水管线，甚至是一些通风除尘的薄壁风管对接都能看到这类翻边法兰的身影。和整体式对焊法兰比，它的优势非常明显：松套的法兰环可以单独用碳钢做防腐处理，和介质接触的翻边段可以用不锈钢或者耐腐蚀合金制作，不用整个法兰都用贵重金属，在腐蚀介质管路里能大幅降低材料成本；安装的时候管子转动受限的工况下，焊工可以先把翻边筒段和管子点焊固定，再随意转动松套法兰对齐对面法兰的螺栓孔，不用强行扭转整根管子来对位，尤其是在狭窄的管廊、设备夹缝里施工的时候，这个特性能把安装效率提升一倍以上。

　　结构校核的时候重点要关注两个位置的强度，一个是翻边圆盘和筒段连接的过渡位置，要承受螺栓预紧力产生的弯矩，另一个是筒段和管道对接的环焊缝位置，要承受管内压力产生的轴向拉应力。建模时两个端面的平面度公差要控制在0.2mm以内，如果密封面翘曲不平，哪怕螺栓拧的再紧，垫片也压不均匀，运行升压之后很容易出现渗漏。筒段的同轴度要和翻边圆盘保证同心，偏差过大会导致对接之后管线不同心，强行拉合对接会给管路留下额外的装配内应力，设备运行带振动的时候焊缝位置很容易被扯裂。

　　这类法兰没有复杂的异形曲面，整体是回转体结构，建模的时候先绘制半剖面的回转草图，把筒段内径、外径、翻边圆盘的厚度、外径、过渡圆角这些参数全部关联成可调整的参数变量，后续要改DN40、DN50其他通径规格的时候，只需要修改对应参数就能快速生成新的模型，不用重复绘制草图，能给后续系列化管路设计节省大量重复建模的时间。
