DN40翻边松套法兰盘结构设计

　　在管路系统的现场装配环节，法兰是最常用的可拆卸连接构件，这款DN40规格的翻边式法兰，主要适配公称通径40毫米的低压流体输送管线，常见于给排水管网、通风除尘管路、普通化工物料输送以及小型水处理设备的管道接驳位置。和常规整体锻造的平焊法兰不同，该结构采用松套配合的设计逻辑：外侧的环形法兰盘本身不与管道直接焊接固定，仅预留对应螺栓分布圆的通孔，内侧带翻边凸缘的短管段预先和待连接管道完成焊接或者卡压固定，装配时两片法兰盘分别卡在两侧短管的翻边台肩外侧，穿入连接螺栓后逐步拧紧，依靠两个翻边端面的压紧实现密封。这种结构最突出的工程优势，是现场安装时不需要反复转动管道来对齐螺栓孔：当管线已经完成铺设、两端管道的周向角度无法调整时，

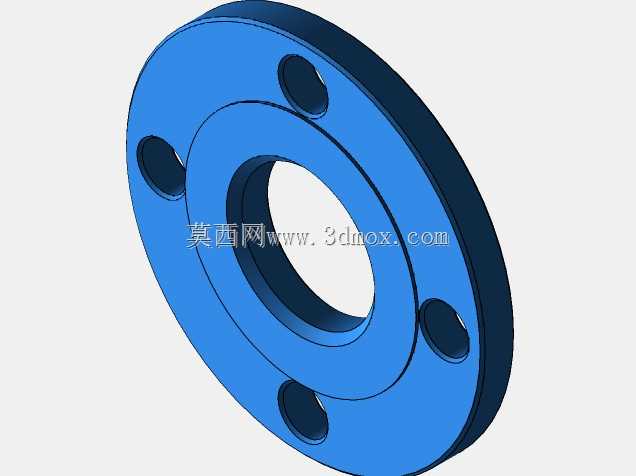

　　松套的法兰盘可以自由旋转，任意角度对准配对法兰的螺栓孔，大幅降低狭小空间内的对位装配难度，尤其适合现场改造、管线加装以及非金属管道（比如PVC、PP、衬塑钢管）的连接场景——法兰盘不需要和腐蚀性介质直接接触，普通碳钢材质做防锈处理即可满足使用要求，接触介质的翻边短管可以单独选用不锈钢、塑料或者耐腐蚀合金，在保证防腐性能的同时大幅降低整体材料成本。从三维建模的结构细节来看，该法兰的外形轮廓由大直径环形盘体和中心轴向延伸的锥形过渡颈组成：盘体的外圆边缘做了圆滑的倒角处理，没有尖锐的加工棱边，避免安装搬运时划伤操作人员；盘体上的螺栓孔按照公称压力对应的标准分布圆均匀排布，孔位预留了足够的螺栓穿入间隙，允许小范围的安装公差补偿；

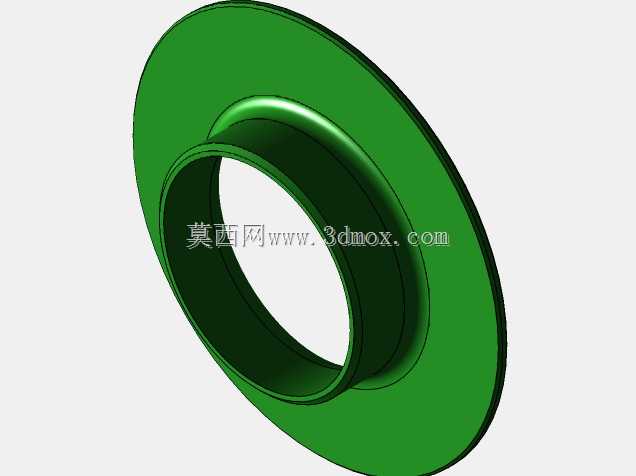

　　中心的颈段从盘体内侧沿轴向向外延伸，末端的翻边台肩直径大于法兰盘的中心内孔，形成可靠的轴向限位，台肩的密封端面加工有足够的平面度，装配时可以搭配橡胶垫片、四氟垫片或者非金属密封垫，依靠螺栓预紧力压实垫片实现介质密封。建模过程中需要重点把控几个配合边界：首先是法兰盘中心内孔和翻边短管外径的间隙配合，间隙量控制在1到2毫米之间，既保证法兰盘可以灵活转动，又不会因为间隙过大导致装配后偏心错位；其次是翻边台肩的厚度尺寸，需要匹配对应压力等级下的密封面宽度，台肩端面的有效密封宽度要覆盖垫片的整个接触环面，避免预紧后垫片被局部压溃；第三是法兰盘的厚度设计，要根据所选螺栓的规格、公称压力对应的预紧载荷校核盘体的弯曲强度，

　　避免螺栓拧紧后盘体发生翘曲变形，导致密封面受力不均出现泄漏。在实际设备选型应用中，这类松套法兰经常用在需要频繁拆卸清理的管路段，比如食品加工厂的物料输送管线、环保设备的排污管路，每次设备维护时只需要松开螺栓即可分离管线，不需要对法兰本体进行切割或者焊接作业；同时在有轻微振动的管路上，松套结构可以微量补偿管道的热胀冷缩位移，降低焊接连接处的应力集中，减少管路长期运行后焊缝开裂的风险。三维结构建模时，先通过旋转特征生成法兰盘的基础环形实体，再对螺栓孔进行圆周阵列，后续依次完成边缘倒角、密封面的平面特征细化，整体结构没有复杂的异形曲面，特征逻辑清晰，既可以作为管路设计的标准件调用，也能用于装配干涉检查、安装流程模拟，帮助结构工程师在设计阶段提前核对法兰盘的外轮廓是否和周边设备、支架发生空间碰撞，确认螺栓操作空间是否满足扳手的拧紧行程，避免现场安装时才发现操作空间不足的问题。
