DN80管道连接翻边法兰盘结构

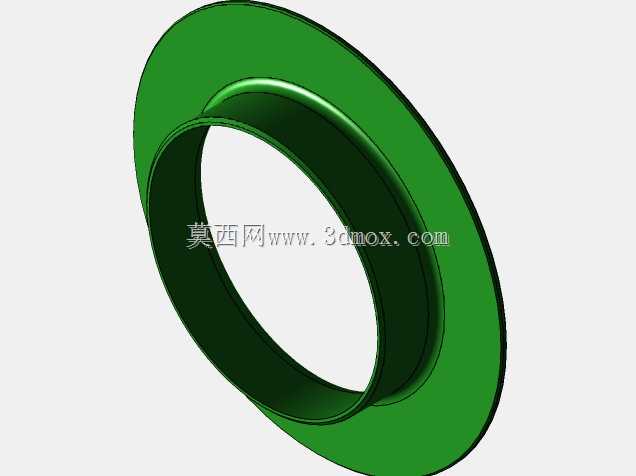

　　在工业管路系统的现场装配环节，法兰是实现管道与管道、管道与设备端口之间可拆卸刚性连接的核心零件，这款DN80规格的法兰结构，针对公称通径80mm的管路配套设计，整体采用带轴向翻边的盘式构型，区别于普通平焊法兰的直板端面，其内侧延伸出一圈同轴的环形筒段，在装配时可以直接套入对应外径的管道端部，既能够在焊接定位时起到径向限位的作用，避免管道与法兰盘出现同轴度偏移，也可以在对接完成后提升接口处的抗弯折、抗轴向拉脱能力，在输送低压流体、粉体物料或者常规工业气体的管线中，这类结构的容错表现往往比纯平板法兰更稳定。

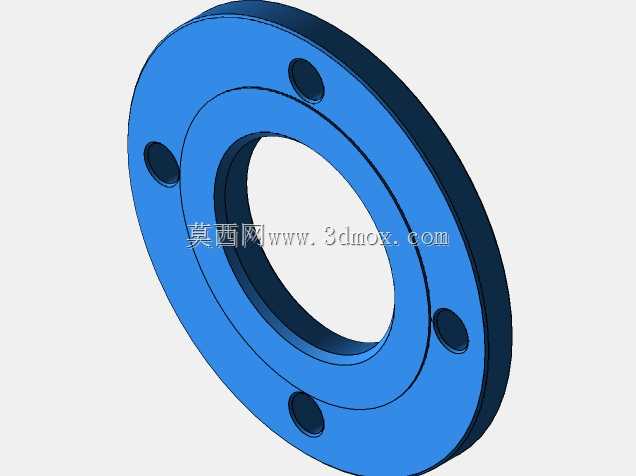

　　从实际使用场景来看，这类法兰常见于中小型给排水管网、通风除尘管路、轻工物料输送线以及普通工业设备的外接端口，不需要承受高压高温的严苛工况，因此结构设计上优先兼顾装配便捷性与加工经济性。法兰盘的外沿为完整的环形平面，作为对接时的密封压紧面，使用时两片同规格法兰的端面之间加装密封垫片，穿过盘面上周向均布的螺栓孔拧紧紧固件，即可依靠端面压力挤压垫片实现接口密封，阻止管路内的介质从对接缝隙泄漏。内侧的翻边筒段内壁与管道外壁预留合理的配合间隙，现场施工时既可以采用角焊缝在法兰背面与管道外壁满焊固定，也可以在部分薄壁管路、通风管路场景下采用抱箍辅助定位后点焊，适配不同的施工条件。

　　建模过程中首先以管路通径为基准确定中心通孔的直径，保证通流截面不会因为法兰结构出现额外缩径，避免介质流经接口时产生不必要的局部压损。法兰盘的外径尺寸按照对应公称压力下的螺栓分布圆规范设定，盘面上的螺栓孔数量、孔径与孔位周向间距都遵循通用管路法兰的安装互换要求，保证同规格的标准法兰件可以直接配对安装，不需要现场二次扩孔或者改孔。翻边部分的过渡位置设计了平滑的圆弧转角，没有尖锐的直角突变，一方面在冲压或者机加工成型时可以减少应力集中，避免法兰在螺栓压紧或者管路受外力振动时从转角位置出现开裂，另一方面也能让流体在经过接口内壁时流动更平顺，减少物料在台阶位置滞留堆积的问题，尤其适合输送含细小颗粒的粉体或者浆体物料。

　　安装边界方面，这款法兰的轴向总厚度由盘体厚度加上翻边筒段的轴向长度组成，盘体本身的厚度满足螺栓预紧时的刚性要求，拧紧螺栓后法兰盘面不会出现明显的翘曲变形，保证整个圆周上的垫片压紧力均匀分布。翻边筒段的长度不需要过长，只要能够覆盖管道端部的插接定位段即可，过长反而会占用管路内部的有效空间，也会增加不必要的材料成本。在整套管路布局设计时，法兰盘的外圆轮廓要预留出足够的扳手操作空间，相邻法兰之间、法兰与周边设备机架之间要留出螺栓穿入和拧紧工具活动的间隙，避免后期装配时出现紧固件无法锁紧的问题。对接完成后，法兰的受力主要沿轴向传递，螺栓承担管路内压产生的轴向分离力，翻边结构则可以分担部分管道自重带来的径向剪切载荷，即使管线运行过程中存在轻微的振动，也不容易出现焊缝开裂或者接口错位的情况。

　　从结构工艺性角度考虑，这种带翻边的法兰既可以采用钢板冲压成型的方式批量生产，材料纤维连续、成型效率高、成本更低，适合大批量的低压管路配套；也可以采用圆钢锻压后机加工的方式制作，整体强度更高，可用于载荷稍大的管路场景。三维建模时将同轴的盘体、翻边筒段、中心通孔、螺栓孔阵列的参数全部关联，当需要调整通径规格或者适配不同压力等级的安装尺寸时，只需要修改对应参数即可快速衍生出同系列不同规格的法兰模型，大幅提升管路设计阶段的选型与改型效率，也方便后续工程图直接导出尺寸用于加工核对。
