90度直角弯管管路转接弯头

　　在现场管路布置里，直角转向几乎是绕不开的工况：水平主管沿墙敷设到设备端，接口却朝上；泵站出口横向走管，进入机柜后要竖直爬升；狭小机柜内两根正交管路需要平滑过渡，硬掰直管会产生死折，直接焊接斜拼管又会在转角处形成湍流和应力集中。这类场景下，90度弯管弯头就是最直接的转接件，它把两段轴线互相垂直的管路顺滑连接起来，既改变介质流向，又保证流道连续，避免直角拐角带来的压损陡增和冲刷磨损。

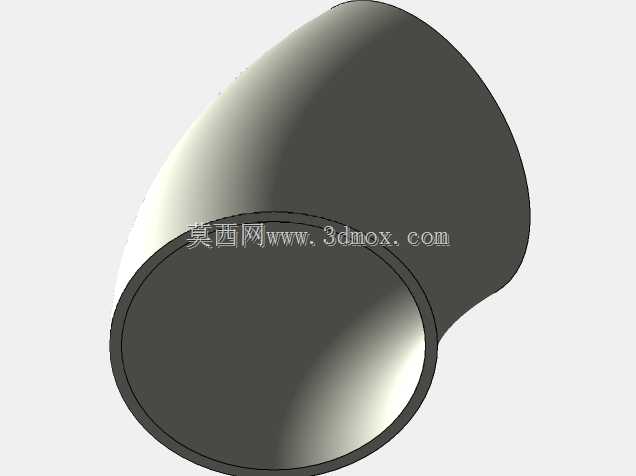

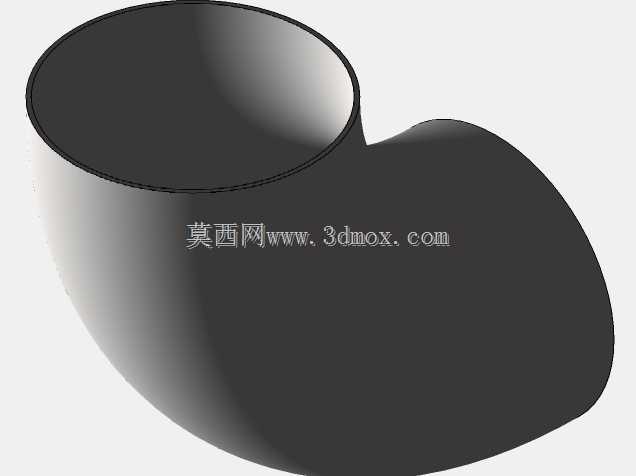

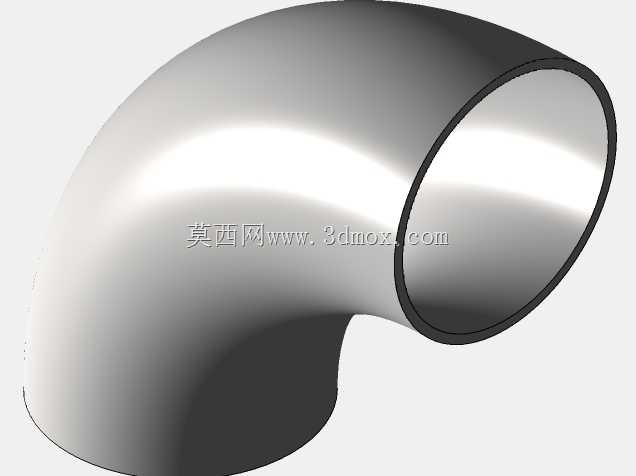

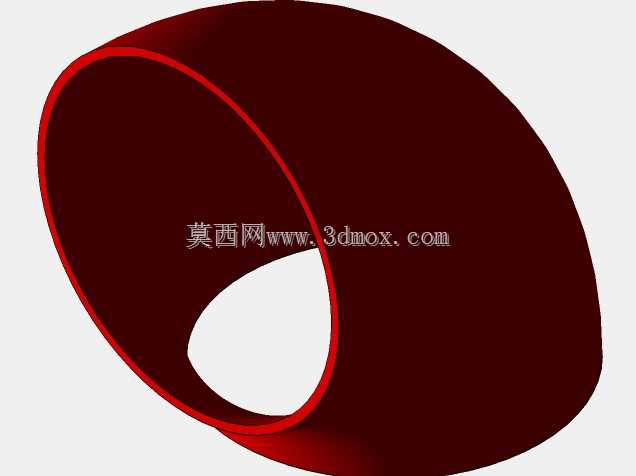

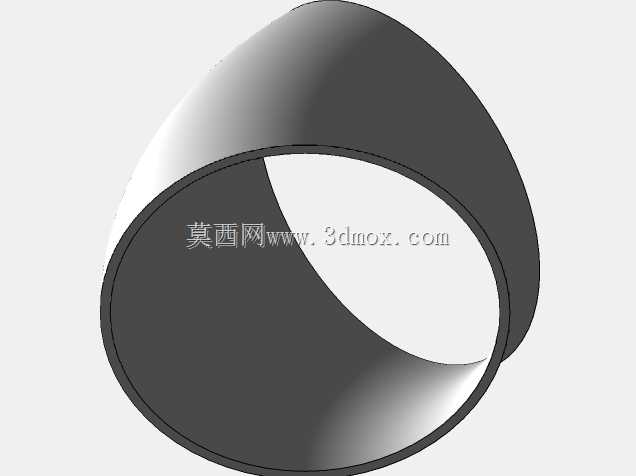

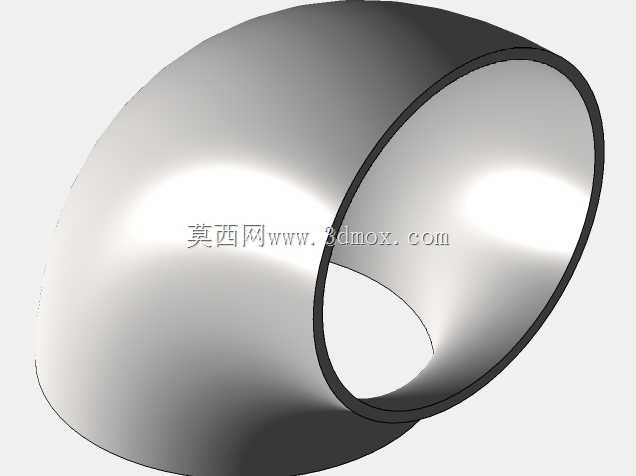

　　从结构上看，这款弯头采用等径直弯构型，整体为两段等径圆柱段在转角处平滑相切融合，弯转半径与管径比例取常用工程区间，既不会因弯曲半径过小造成内侧流道挤压、介质在转角内侧形成涡流滞止，也不会因半径过大导致外形包络臃肿、在紧凑机柜里挤占周边安装空间。外壁为连续圆柱曲面，转角过渡处无棱角、无突变台阶，外表面规整，既适合车间预制焊接，也便于后期做防腐包覆或者保温层缠绕；内壁随外形同步弯转，流道截面在整个弯转区间保持恒定，介质通过时流向沿圆弧逐步改变，相比直角拼焊的尖角通道，压损更低、流体噪声更小，对含微小颗粒的流体也能减轻颗粒对内拐角的冲蚀。

　　实际选型时首先要核对的就是安装边界。弯头两端接口的轴线呈90度正交，两个端面的中心距由弯转半径决定，布置管路时要提前在三维布局里留出对应的转角空间：一端对接来管的法兰或者卡套接口，另一端朝向设备接口，两端紧固件的操作空间——比如法兰螺栓的扳手空间、卡箍的开合行程——都要在模型里提前校核，避免弯头就位后端部螺栓被相邻管线或者机柜梁柱挡住。弯头的轴向长度要和相邻直管段匹配，设备接口与主管之间的正交距离如果和弯头端距存在偏差，靠短直管段补偿即可，不要强行拉拽弯头对口，否则会在焊缝处留下持续的装配应力，设备运行振动时容易在转角根部萌生疲劳裂纹。

　　设计建模层面，这类弯管的核心特征是等截面沿弯扫略：先绘制两端正交的中心圆弧轨迹，再以管径为轮廓沿路径扫掠生成实体，转角内外侧的壁厚保持均匀，不会出现内侧壁厚堆厚、外侧壁厚拉薄的问题——这一点和实际弯管工艺的变形规律相呼应，工厂用无缝管冷弯时外侧受拉伸长减薄、内侧受压缩短增厚，三维模型保留均匀壁厚的简化表达，用于装配干涉检查、管路走向校核完全足够，后续如果要出加工详图，再叠加弯管工艺的壁厚补偿系数即可。端部接口根据对接方式不同，可以预留坡口用于焊接，也可以延伸出法兰盘、卡箍接头或者螺纹段，和上下游管路形成统一的连接体系。

　　工况适配方面，这类直角弯头广泛用在液压泵站的回油管路、水处理设备的清水输送管线、通风系统的风道转向、小型化工装置的工艺管线里。走压力流体时，弯头外侧弧面会承受介质转向带来的持续冲击，选型时要按管路额定压力匹配对应的壁厚等级；走常温空气或者低压排水时，常规壁厚即可满足刚性要求，管路支架布置时尽量在弯头两端附近设置管夹，利用弯头自身的转向刚度分担管路重量，避免整段管线的重量全部压在设备接口上。对于有振动的工况，比如压缩机出口、泵出口紧邻的弯头，支架要做减震垫隔振，防止脉动冲击力在弯头转角处反复加载。

　　从整机装配的视角看，把弯头三维模型放进管路总成里，最直观的作用就是提前验证正交管路的走向是否合理：很多二维布管时看着留出的转角空间，实际装配时会发现弯头外弧和电缆桥架、检修门、相邻阀件发生碰撞，在三维阶段把弯头的完整外包络——包括端部连接之后的法兰外径、螺栓突出高度——全部纳入干涉检查，就能在加工前把管路走向调整到位，避免现场预制完成后才发现装不上、要割管重焊的返工。弯头本身结构虽然简单，但作为管路系统里改变流向的基础节点，它的尺寸精度、过渡顺滑度直接决定了整条管线的压损表现和长期运行可靠性。
