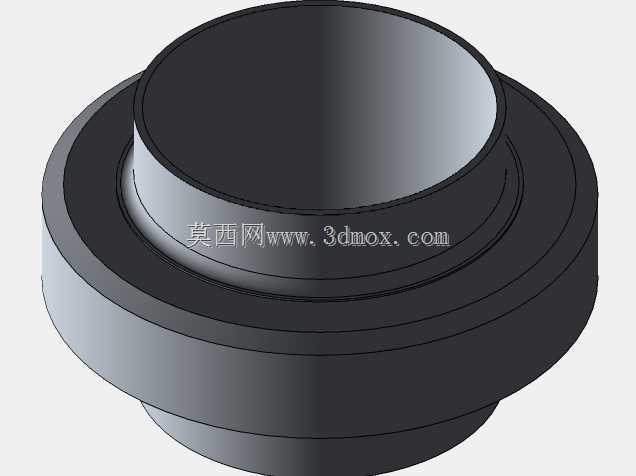

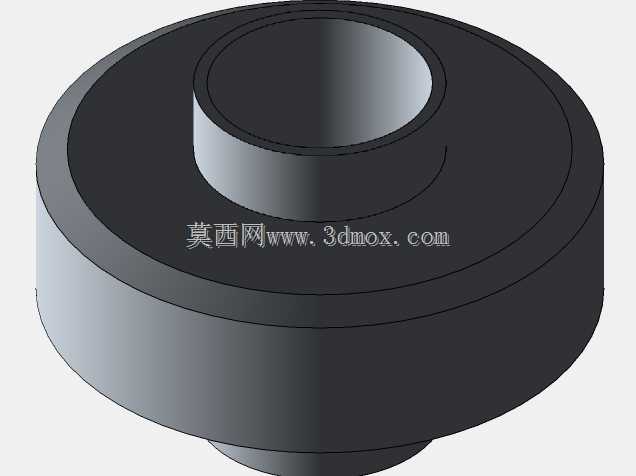

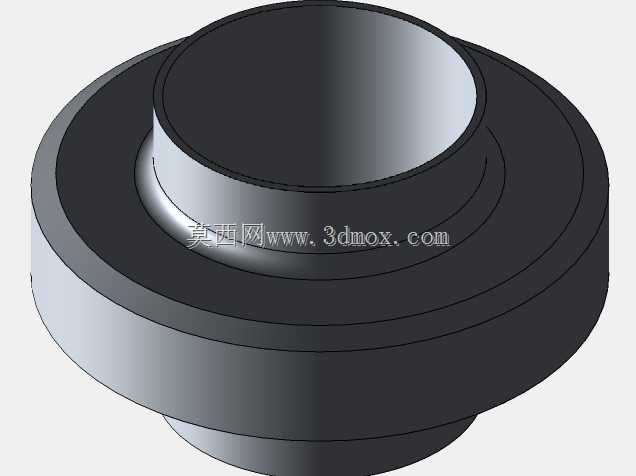

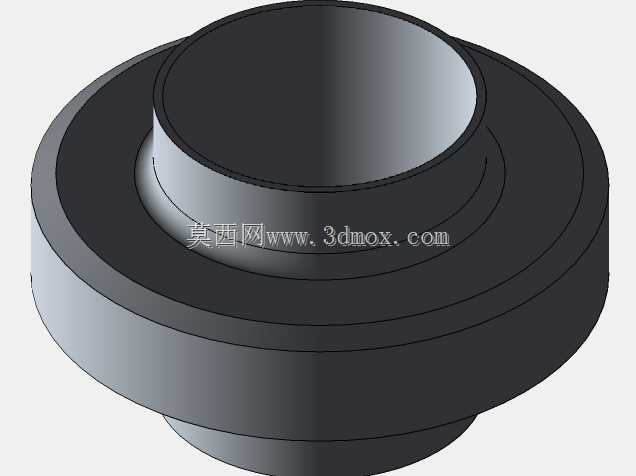

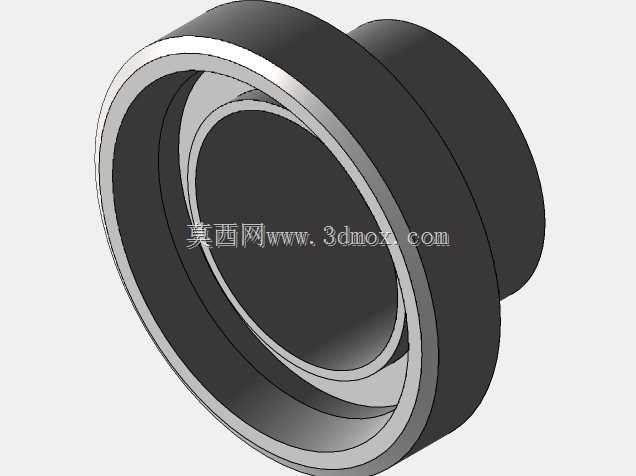

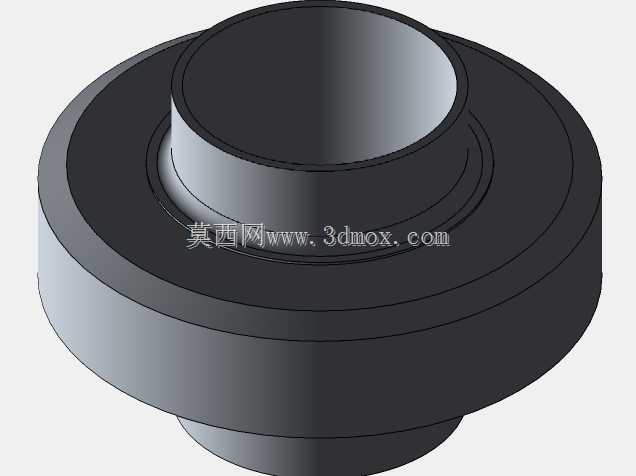

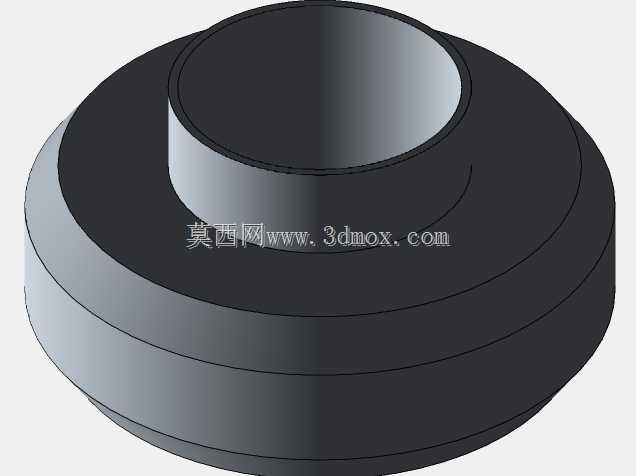

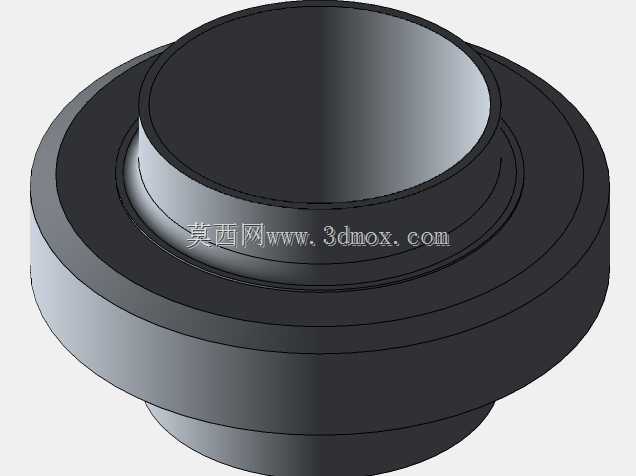

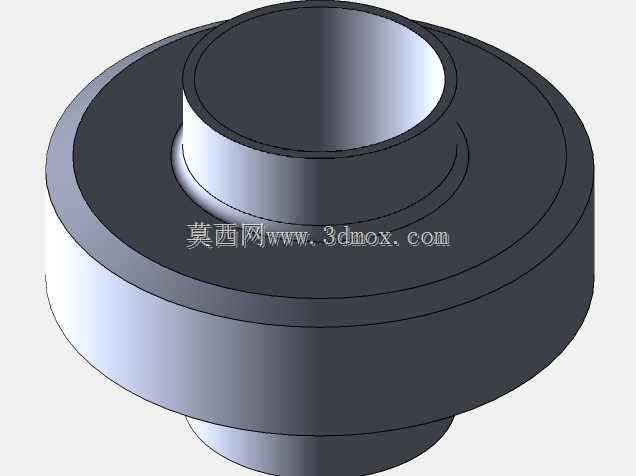

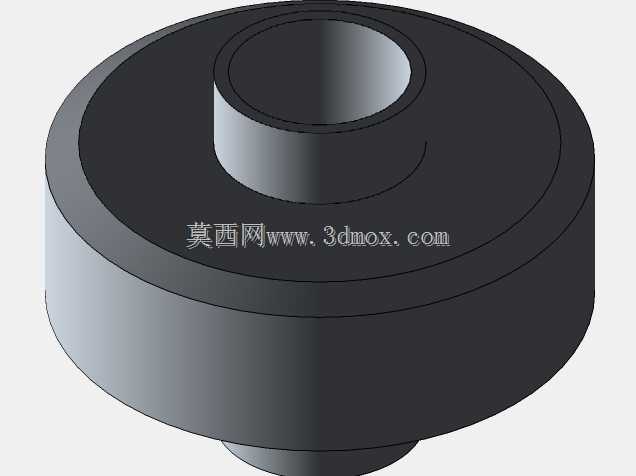

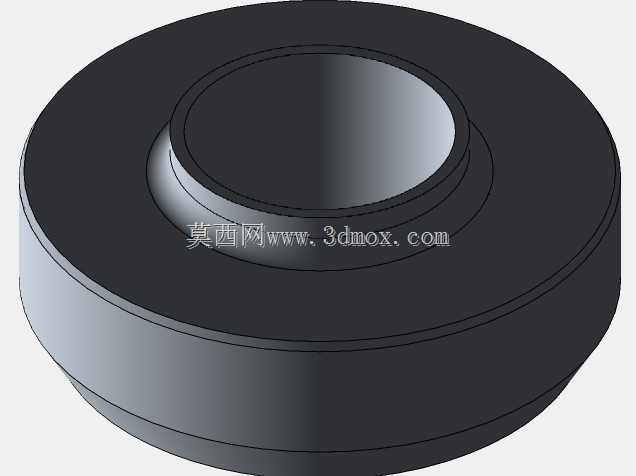

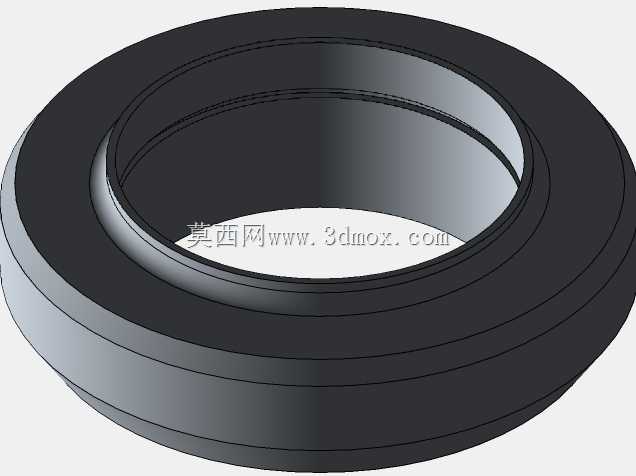

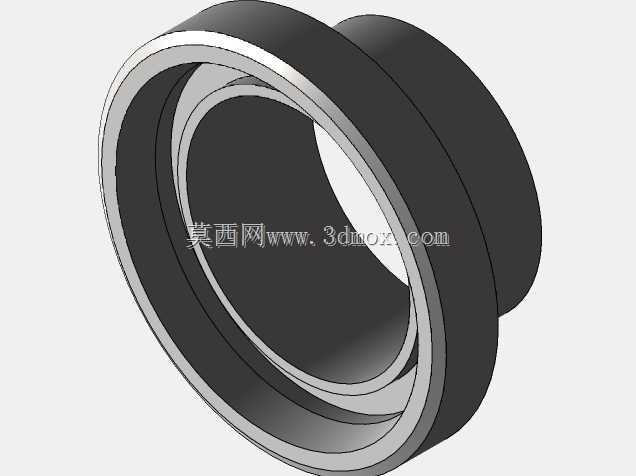

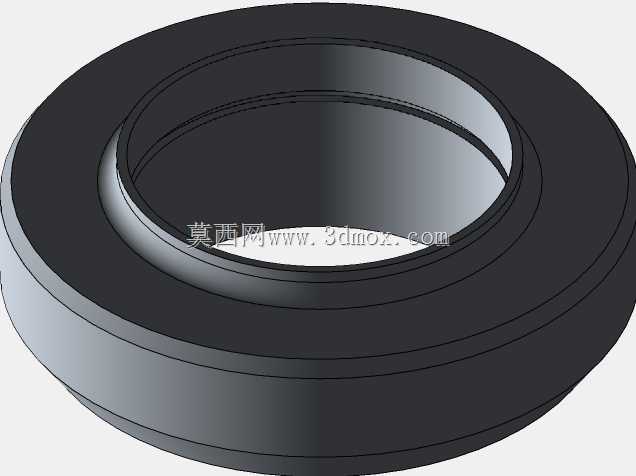

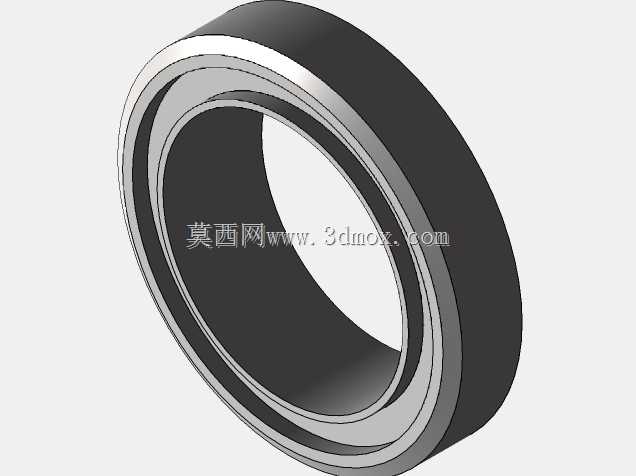

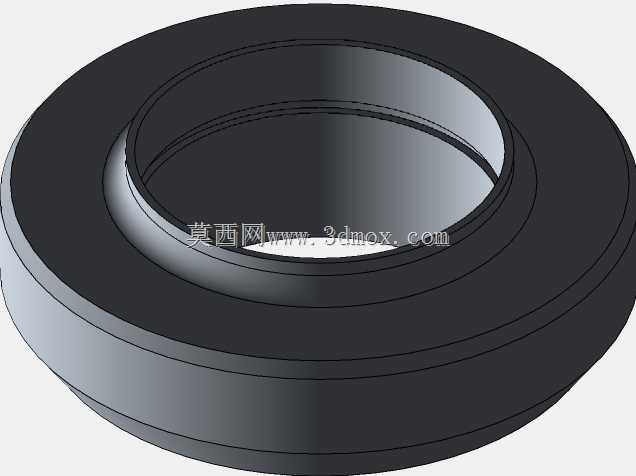

该轮体采用同轴回转布局,主体由大直径轮盘、中部凸起轮毂与下端小直径轴颈构成,所有外圆、内孔与端面围绕同一轴线加工,保证回转时的径向跳动控制在较低水平。大直径轮盘外缘形成主要工作圆周,绳索、线缆或柔性传动件沿该圆周缠绕或贴合运行;中部凸起轮毂高出轮盘平面,既增强轴向定位能力,也为轴承、衬套或轴端挡圈提供安装基准;下端小轴颈可穿入支架孔位,配合紧固件完成轴向约束,避免轮体在受载时发生窜动。
从使用场景看,这类轮件常见于轻型吊装机构、输送线张紧装置、线缆布线设备、门机导向系统以及实验台传动单元。实际运行中,柔性件绕经轮缘后将拉力转化为轮体的径向载荷,轮盘需要承受弯矩,轮毂则负责把载荷传递到转轴或轴承位。若轮盘过薄,长期受拉后容易出现端面翘曲;若轮毂高度不足,轴承配合段过短,运转时会产生晃动,因此建模时将轮毂做出明显凸起,并在轮盘与轮毂交接处保留连续过渡,降低应力集中风险。
外形边界以回转直径和轴向高度为核心控制项。大轮盘决定柔性件的最小弯曲半径,选型时需结合绳径或线缆外径校核,过小的轮径会加剧柔性件疲劳折损;轮毂内孔尺寸与轴径、轴承外径直接相关,配合段需按转动副要求设定公差;下端轴颈伸出长度则受支架板厚、垫圈与锁紧空间限制。安装时应保证两侧支架孔同轴,轮体旋转平面与绳索走向一致,否则会出现偏磨、脱槽或异常噪声。
结构设计上,轮盘采用较厚实体形式,适合中等载荷与低速回转工况;外圆表面保持连续光滑,避免尖角、凹坑对绳索造成切割损伤。中部筒状轮毂提高了轮体的抗弯刚度,也使轴承或衬套拥有足够支承宽度。若用于频繁正反转场合,可在轮毂内孔增设衬套或选用标准轴承,并在端面增加挡圈、压板或锁紧螺母;若用于固定轴惰轮,则需关注轴与孔之间的间隙,保证轮体自由转动而无明显卡滞。
三维建模时,先以草图绘制半剖轮廓,再通过旋转命令生成主体,能够自然保证各圆柱面同轴。轮盘外圆、轮毂外圆和下轴颈应分别建立清晰特征,便于工程图中提取直径、长度与配合公差。端面与圆柱交接处不宜做成锐边,可根据加工方式设置倒角或小圆角;中心孔作为关键安装基准,应在模型中保留明确尺寸链,关联轮毂长度、轮盘厚度和轴颈伸出量。
在装配关系中,轮体通常位于两侧支撑板之间,轴件穿过中心孔后由支架承载。轮盘两侧需留出柔性件摆动和安装维护空间,轮毂端面与支架之间可设置垫圈,以减少摩擦面磨损。若绳索拉力方向存在偏角,还要校核轮缘受力点与支承跨距,防止轴颈受弯过大。对于需要减重的设备,可在保持轮缘强度和轮毂支承长度的前提下,对轮盘非工作面进行均匀开孔或减薄,但对称布置必须满足动平衡要求,避免高速转动时产生振动。
该结构没有复杂曲面,制造适应性较强,可采用钢件车削、尼龙或聚氨酯材料加工,也可按载荷需求选择铸铁成型。金属轮体适合重载、高温或存在油污的环境;非金属轮体则有利于降低绳索磨损和运行噪声。无论采用哪种材料,轮缘圆度、中心孔同轴度和端面垂直度都是影响寿命的关键因素。模型在细节上保留了台阶、轴颈和连续轮盘等特征,能够直接用于支架间距校核、运动干涉检查、绳索包角分析以及装配工艺评审。
