DN100至104真空快装卡箍锁紧环

　　该环形锁紧构件主要用于真空管路、洁净流体管线以及快装法兰连接系统中，承担外圈抱紧、轴向压紧和密封限位的作用。结构对应DN100至104mm规格的快装接口，常见于半导体真空设备、实验台真空系统、食品医药输送管线、化工取样装置以及需要频繁拆装维护的管道连接处。与传统螺栓法兰相比，这类卡箍式连接不需要逐颗拧紧紧固件，通过外圈开合结构即可将两片带锥面的快装法兰压合，配合中心密封圈形成稳定密封，现场装配和检修效率较高。

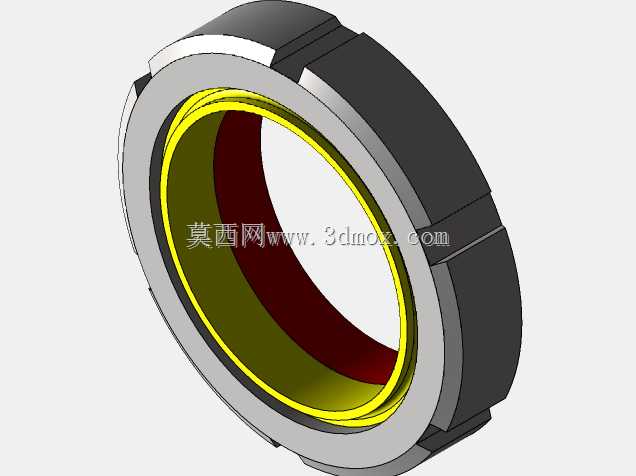

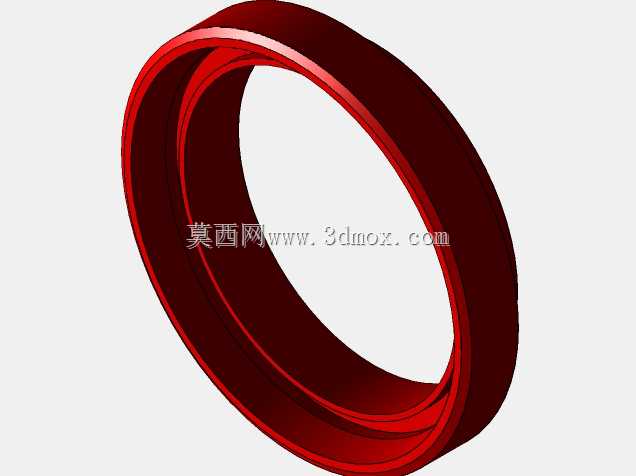

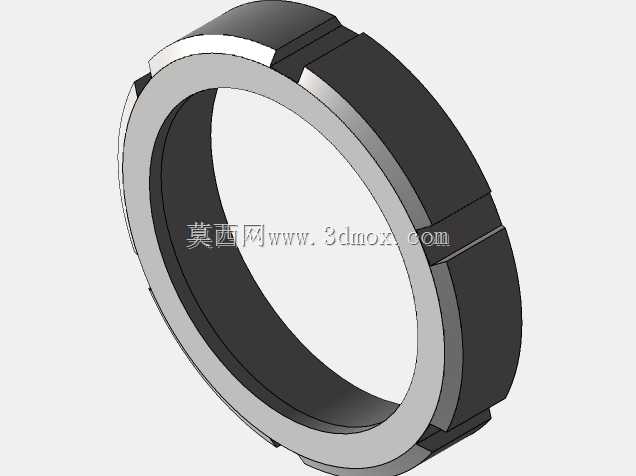

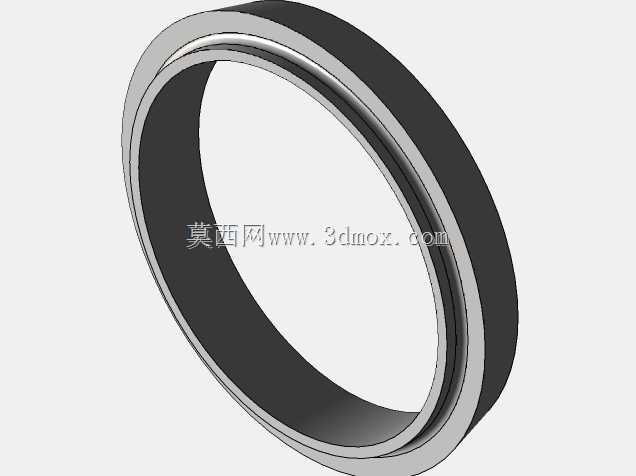

　　从三维结构上看，主体为分段式环形抱箍，外圈采用多块铰接或拼合形式，内侧形成与快装法兰外缘相匹配的压紧型面。装配时，卡箍包覆在两片法兰的外侧锥面上，锁紧动作使环体内径产生约束，楔形接触面把周向收紧力转化为法兰轴向压紧力，从而使密封圈均匀受压。模型中黄色环形区域可理解为密封或内衬配合边界，红色内孔区域对应介质或真空通道，银色端面体现法兰接触与定位关系，深色外圈则为承载锁紧力的卡箍本体。

　　设计这类零件时，首先要控制内孔与法兰外径的匹配范围。DN100附近的快装接头在不同标准和厂家体系中，法兰外缘、锥面角度、密封槽尺寸会存在细微差异，因此卡箍不能只按名义管径建模，还要保留合理的包容区间。100至104mm的适配范围意味着该结构在开合状态下需要具备一定调节量，同时在闭合到位后不能出现明显松旷。若内圈压紧面过小，装配时会卡滞；若间隙过大，锁紧后法兰可能偏心，密封圈压缩量不均，真空保压或低压输送时容易产生泄漏。

　　外圈壁厚和铰接位置是受力设计的重点。卡箍工作时，锁紧力集中在环体外侧和连接耳板附近，楔形压紧面会把外力放大并传递到法兰上。模型外形保留了较宽的承载环带，可增加与法兰外缘的接触面积，降低局部压应力。分段处需要兼顾转动间隙与刚性，间隙过小会导致加工误差累积后无法顺利闭合，间隙过大则会使环体在锁紧时产生错位。对于工程建模而言，铰接销孔、开合限位面、锁紧件避让空间以及环体圆角都应完整表达，避免后续出工程图或进行运动干涉检查时缺失关键结构。

　　安装边界方面，该卡箍围绕管道轴线布置，轴向占用空间主要由卡箍宽度和法兰压紧后的总厚度决定；径向则需要预留手指或工具操作空间，尤其在密集管架、设备侧壁和真空泵接口附近，不能只核对管道通径，还要检查卡箍外圈最大直径是否与相邻管路、支架或护罩发生干涉。快装连接的优势在于拆装方便，但如果布置位置过于贴近墙面或其他管线，锁紧机构可能无法完全打开，后期维护时反而需要拆卸周边部件。

　　在实际使用中，该构件适合需要经常打开清洗、更换密封圈、切换管路或进行内部检查的场合。真空系统中，连接可靠性直接影响抽真空时间和极限压力，卡箍压紧面应保持清洁，密封圈不得有扭曲、划伤或异物夹持；流体输送场景中，则需关注介质温度、压力和腐蚀特性，以选择相应的环体材料与密封材料。三维建模时可将卡箍本体、铰接段、锁紧区域、法兰配合面和密封通道分层表达，便于后续做装配模拟、干涉检查和工程图细化。

　　整体结构虽然外形近似简单圆环，但真正影响使用效果的是内侧楔形面、分段开合关系、锁紧行程和法兰适配尺寸之间的协调。建模过程中应围绕闭合状态和开启状态分别检查：闭合时环体应对称包覆法兰，压紧面接触连续；开启时卡箍应有足够开度越过法兰外缘，且各段之间不发生碰撞。这样形成的数字模型既可用于设备管路布局，也可为卡箍加工、密封选型和维护工装设计提供直接参考。
