UCT213带滑道外球面带座轴承结构

项目分类:轴承座 发布时间:2022-06-09 ID:650299
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构
  • UCT213带滑道外球面带座轴承结构

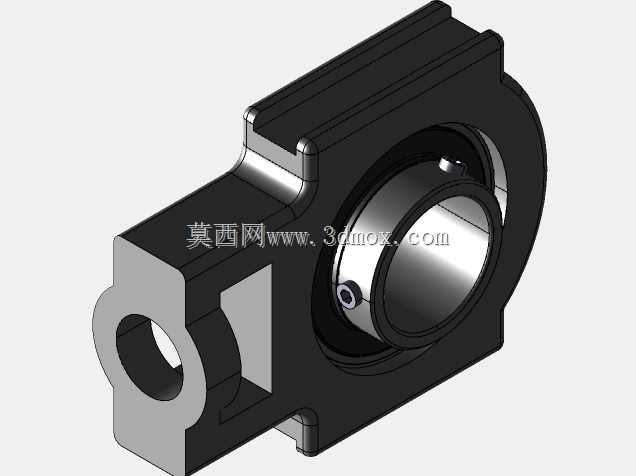

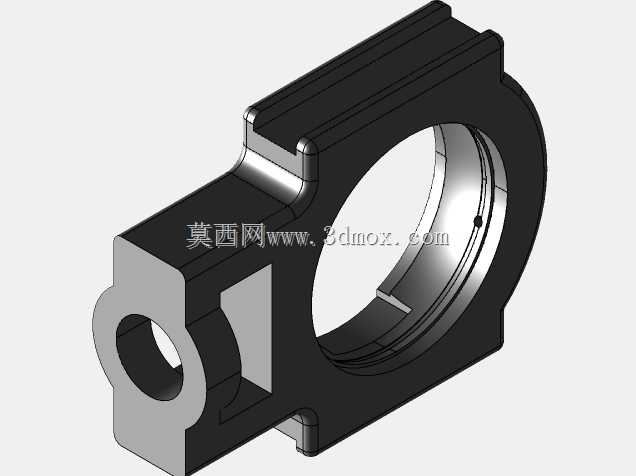

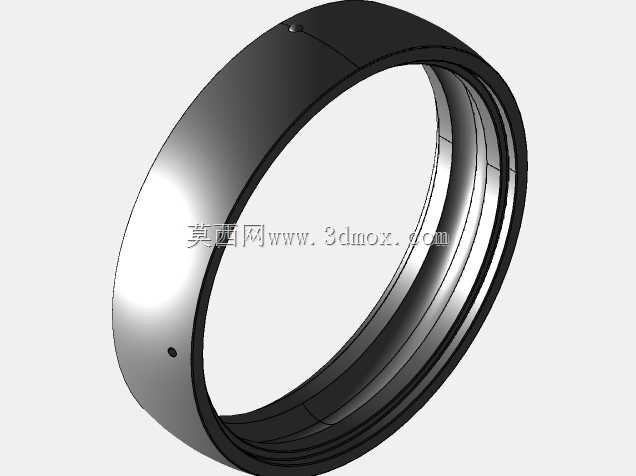

  在输送线辊筒张紧、皮带机从动轴调节、小型斗提机尾轴浮动支撑这类需要轴向微调轴系位置的工况里,普通固定式立式轴承座无法补偿安装累计误差,也不能在皮带长期拉伸后调整张紧量,槽型滑道式带座外球面轴承单元就是针对这类场景开发的标准支撑部件。这套UCT213轴承单元的核心结构分为铸铁槽型座体与内嵌外球面球轴承两部分,座体整体为长条形铸造壳体,沿长度方向开出贯通的长圆形安装滑道,安装螺栓穿过滑道后可带动整个轴承座沿滑道方向平移,调整到位后锁紧螺母即可固定轴系位置,不需要在机架上额外加工多组调节螺孔,现场安装调试的容错空间大幅提升。座体一侧的轴承容纳腔为同心圆孔,端面加工有止口台阶,外球面轴承的外圈球面与座体内腔的球面凹面完全贴合,

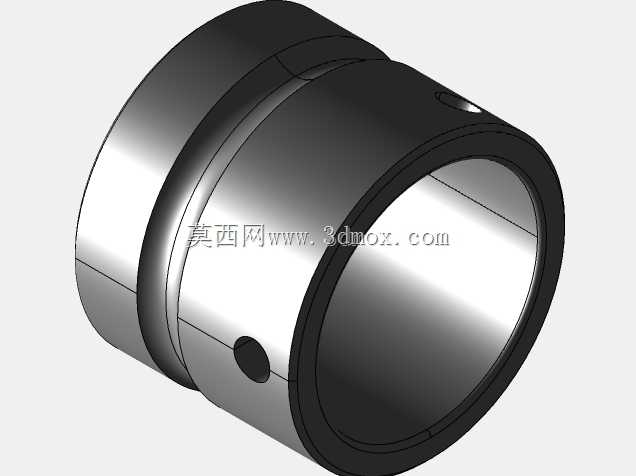

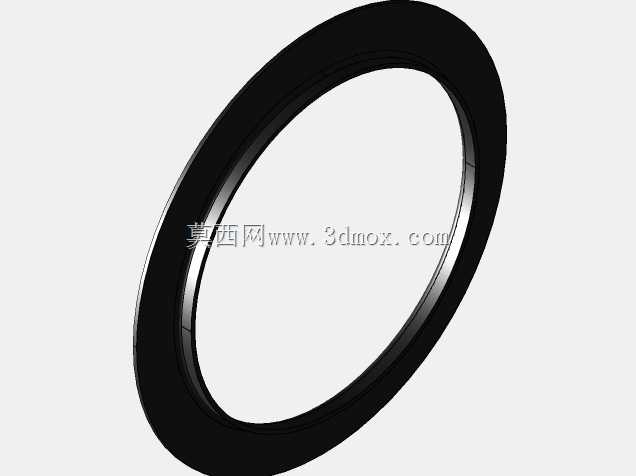

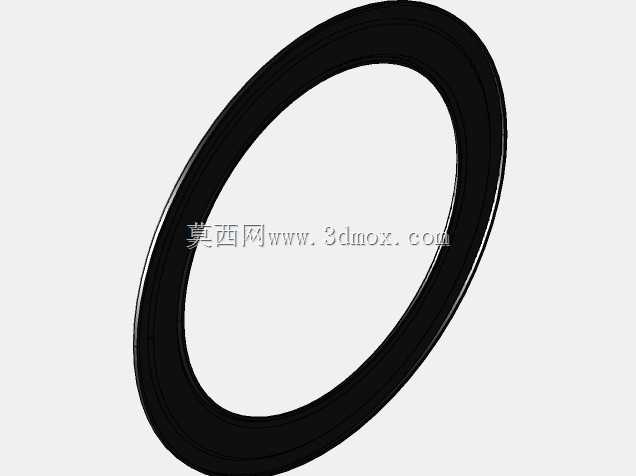

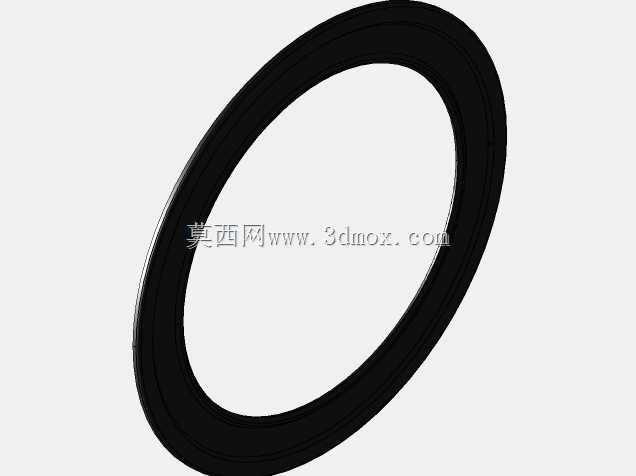

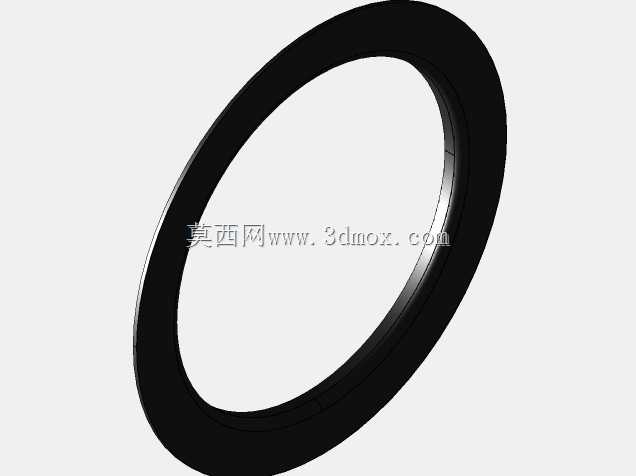

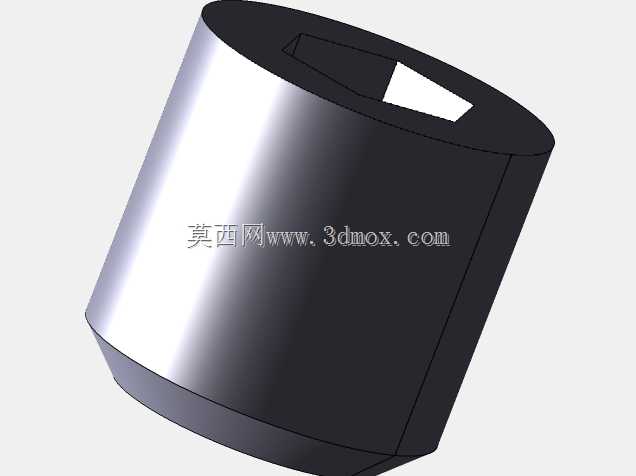

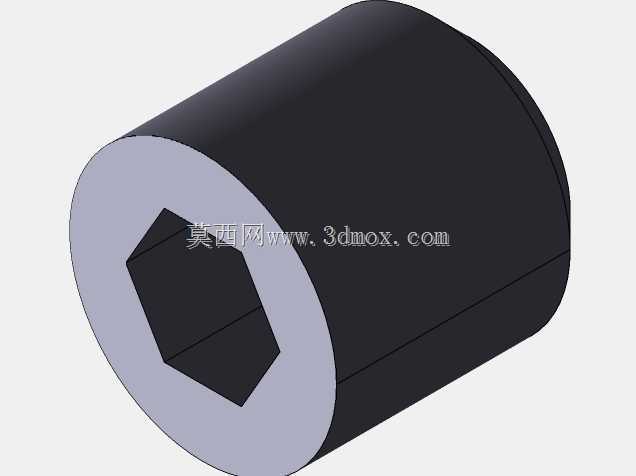

  装配后轴承内圈可随传动轴的挠曲变形在一定角度范围内自动调心,抵消长轴加工的同轴度偏差、机架焊接变形带来的轴系不同心问题,避免轴承边缘受载出现早期点蚀。外球面轴承内孔为标准圆柱通孔,内圈两侧延伸出加长段,上面加工有顶丝孔,传动轴穿入内孔后拧紧内六角顶丝即可实现轴与轴承内圈的周向与轴向固定,装拆时不需要额外加工轴肩、搭配锁紧螺母,现场维护更换效率远高于分体式深沟球轴承加独立轴承室的结构。从建模的结构细节来看,座体的滑道两侧做了加厚凸边,螺栓压紧时的压紧力作用在凸边平面上,不会让铸铁座体的薄壁区域受挤压出现开裂;座体轴承腔外侧的端面预留有密封件安装位,配套的外球面轴承自带双侧橡胶密封圈,能够阻挡输送现场的粉尘、砂砾、喷淋水汽进入轴承滚道,

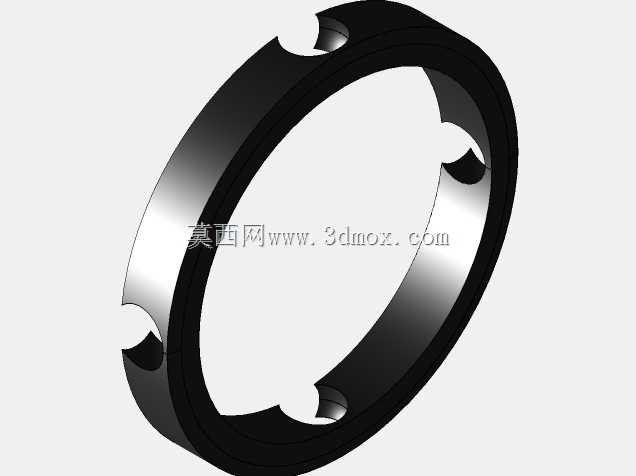

  在砂石料输送、粮食加工、木工除尘这类多尘工况下也能保持润滑脂不泄漏、杂质不侵入。轴承外圈的球面与座体球面腔的配合间隙经过设计控制,调心角度范围通常在正负2度以内,既可以补偿轴的偏斜,又不会在重载下出现轴承外圈在座腔内打转的情况。座体的铸造轮廓所有转角都做了铸造圆角过渡,避免壁厚突变产生的铸造应力集中,滑道的长槽两端做了半圆收尾,不会出现应力集中的尖角,在承受轴系径向载荷时,载荷从轴承内圈传递到滚动体,再通过球面外圈均匀分散到整个铸铁座体的支撑面上,最后通过滑道两侧的安装面传递到机架型材上,力流路径短且承载截面连续,径向承载能力远高于同孔径的冲压钢板轴承座。在实际设备布局时,首先要确认传动轴的轴径与轴承内孔匹配,

  213系列对应的内孔尺寸适配常用的65毫米直径光轴,两个UCT轴承座分别布置在轴的两端,机架上预先焊接或螺栓固定两块安装平板,平板上的螺栓孔间距要小于滑道的总长度,保证轴承座有足够的前后调节行程;安装时先把轴承座 loosely 套在安装螺栓上,将轴穿入两侧轴承内孔,初步拧紧顶丝后再调整两侧轴承座的位置,把皮带或链条张紧到合适挠度,最后交叉拧紧安装螺栓的锁紧螺母,保证两侧座体平行、轴的转动无卡滞。这类轴承单元常替代需要定制加工的张紧滑块结构,标准化的铸件不需要工厂自行开模铸造,备件通用性强,不同厂家的同型号UCT座安装尺寸完全互换,设备后期维护时可以直接采购替换件,不需要测绘重新加工。建模过程中需要注意球面配合面的同轴度约束,座体的滑道中心面要和轴承内孔的轴线保持平行,否则调节行程中会出现轴的高低偏移;长圆形滑道的宽度要匹配对应安装螺栓的公称直径,留出合理的间隙方便装配时微调,同时间隙不能过大避免锁紧后出现窜动;外球面轴承的注油嘴位置要在座体的镂空避让区域内,保证后期可以直接用黄油枪补充润滑脂,不需要拆下联轴器或链轮即可完成保养。座体侧面的减重凹槽在不降低整体刚性的前提下减少了铸件重量,降低了设备运动部件的惯量,在移动张紧轴的场景下调节阻力更小。
