UCT212带槽外球面带座轴承三维结构

　　该模型呈现的是UCT系列槽型带座外球面轴承单元，属于输送设备、农业机械、轻工包装线以及通用传动机构中非常常见的轴端支承部件。与普通立式轴承座不同，UCT结构的核心特征在于座体下方开设贯通的T形滑槽，安装时可借助螺栓沿槽长方向调整位置，这一设计在皮带张紧、链条中心距修正、长轴装配补偿以及现场基础孔位存在偏差时尤其实用。工程现场中，很多输送辊道、斗式提升机尾部轴、搅拌设备副轴以及风机传动轴，都需要在运行一段时间后重新补偿张紧量，若采用固定孔位的立式座，重新配焊或扩孔会带来较大维护成本，而滑槽式座体只需松开紧固件即可沿导向方向平移，调整完成后再锁紧，维护效率明显提高。

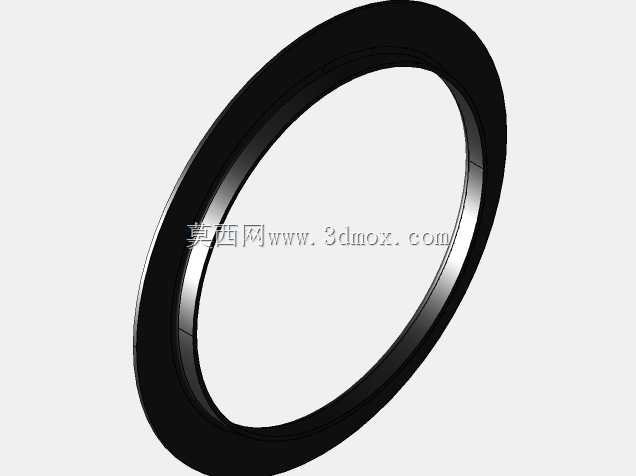

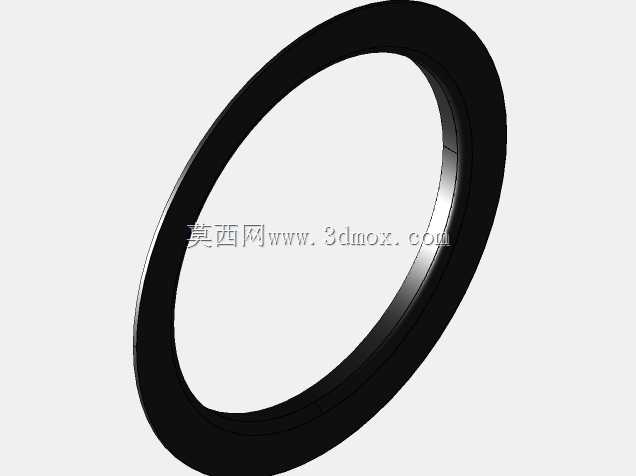

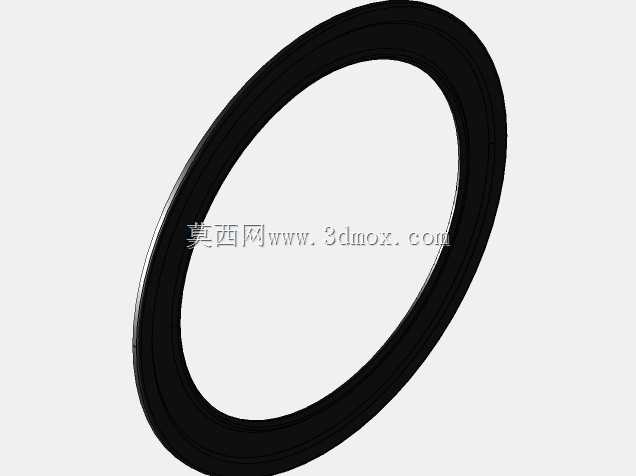

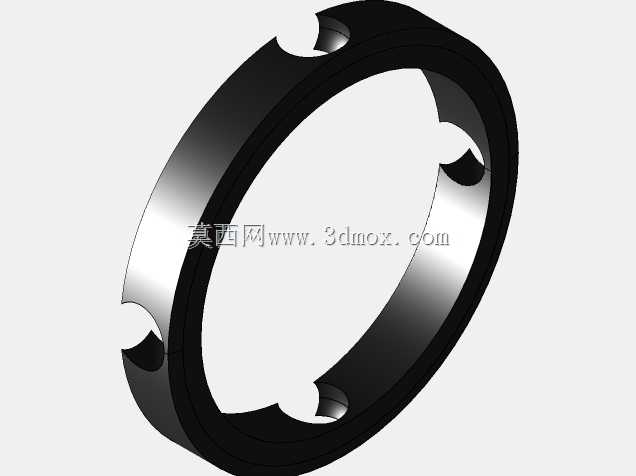

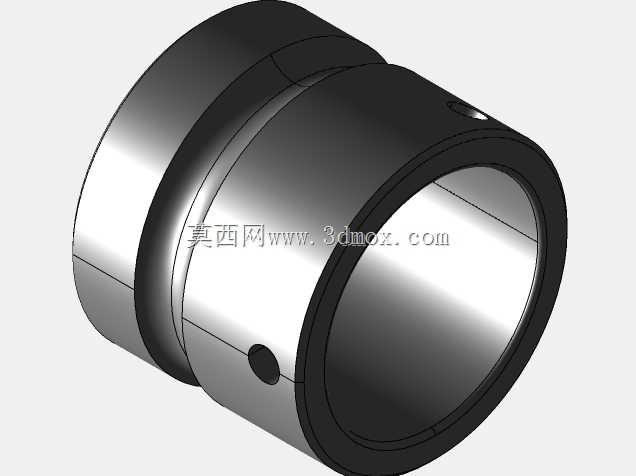

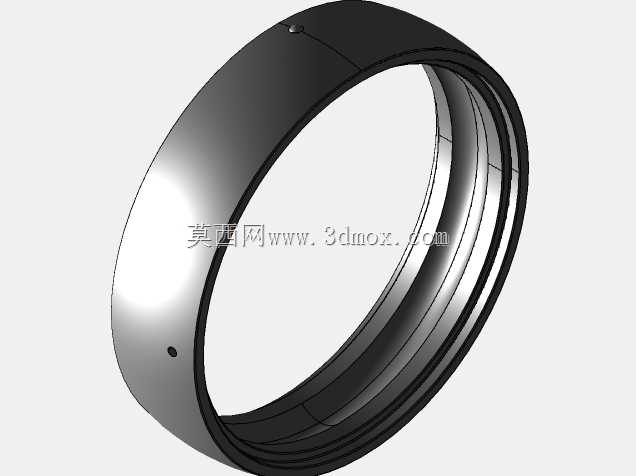

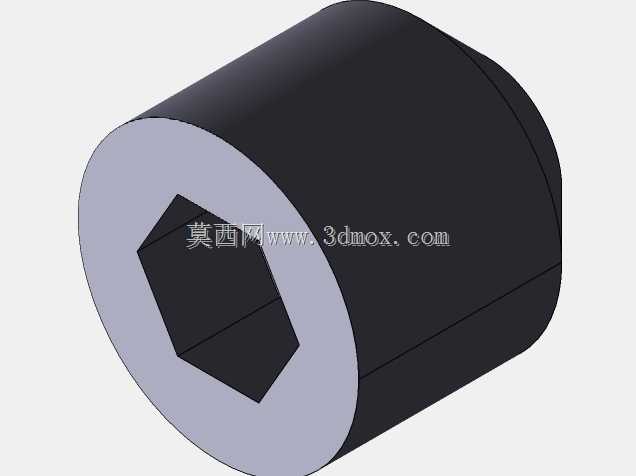

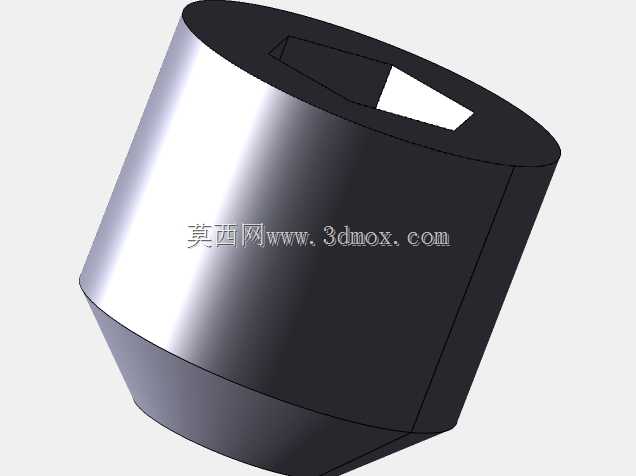

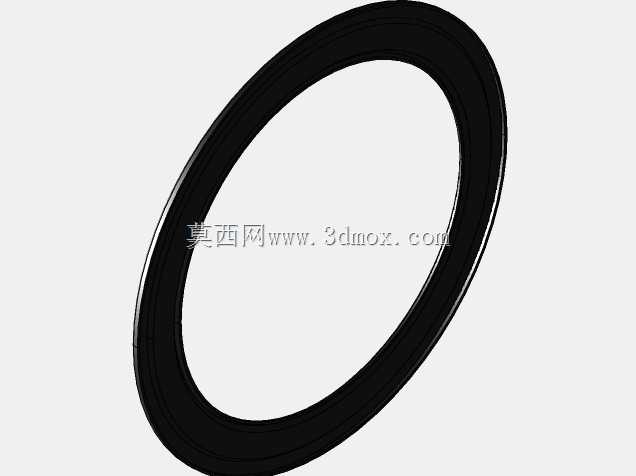

　　从结构组成看，该单元由铸造槽型座、外球面轴承内圈、外圈球面配合体、密封结构、顶丝锁紧机构以及注油与防护相关细节构成。轴承内孔用于穿装传动轴，内圈侧面的紧定螺钉可压在轴的键平面或加工平面上，实现周向和轴向固定；外圈与座孔之间采用球面配合，能够在一定角度范围内自动调心，补偿机架焊接变形、轴加工同轴度误差以及多支承跨距较长时产生的挠曲。这个调心能力并不是让轴承长期在偏斜状态下工作，而是为了避免安装误差造成滚动体局部边缘载荷，使轴承在实际工况中仍能保持较均匀的接触应力分布。

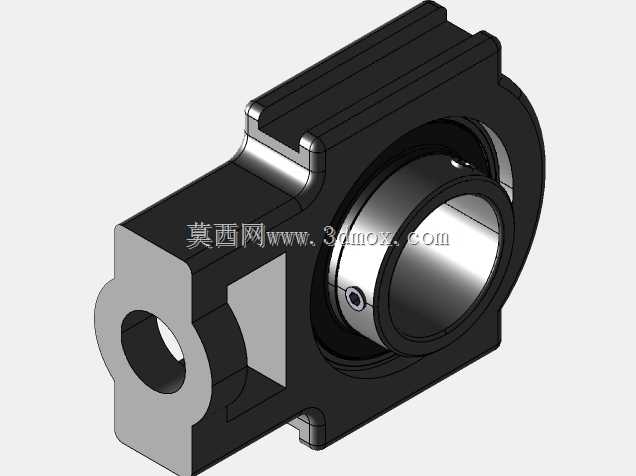

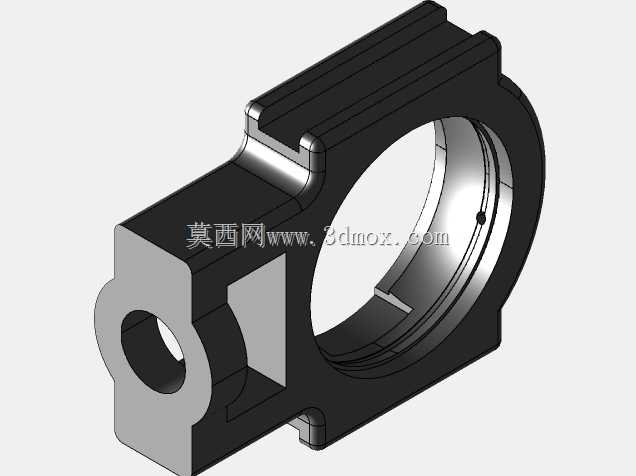

　　座体外形在模型中表现为厚重的槽式箱体结构，上部包容轴承外圈，下部形成两条平行安装边，中间长槽贯穿座体，供T形螺栓或地脚螺栓穿过。上部轴承腔周围设置加强过渡圆角，侧壁与底板之间通过连续壁厚传递载荷，既保证径向承载，也能承受一定方向的轴向力。滑槽端部和侧壁的轮廓并非单纯装饰，而是兼顾螺栓装入空间、扳手操作空间以及座体在机架导轨面上的贴合面积。建模时需要特别注意槽宽、槽长、座体总高、轴承中心高、内孔直径、外圈外径、座体宽度以及安装螺栓规格之间的匹配关系；这些尺寸共同决定了轴中心线相对安装基础的高度，也决定了轴承单元可调节的行程范围。

　　在设备布局阶段，选用这类轴承不能只看内孔直径。首先要确认轴的受力方向，UCT座通常更适合载荷大致指向座体支撑面、并需要沿滑槽方向调节的场合；若主轴存在较大冲击或反复正反转换向，应校核螺栓夹紧力、机架接触面硬度以及轴承额定动载荷。其次要关注中心高与相邻支承的一致性，多个轴承座联用时，中心高偏差会使轴形成附加弯曲，即使外球面具有调心能力，也不能替代基础面的找正。滑槽方向应与需要张紧或补偿的方向一致，若槽向布置错误，现场将无法获得预期调节量。

　　三维建模过程中，轴承腔与外球面的配合关系是重点。座孔不应按普通圆柱孔简单处理，而应体现与外圈球面相适应的弧形包容面；内圈、外圈、滚动体和密封件可按外观与装配关系进行简化，但在工程数字样机中至少要保证内孔轴线、座体安装面、滑槽中心线和注油位置的空间关系准确。顶丝孔、润滑孔、密封唇轮廓、端部挡圈以及铸造圆角都会影响后续出工程图和干涉检查。若将该模型放入输送机框架中，还需检查轴端装入路径、锁紧螺钉操作方向、油嘴是否被机架遮挡，以及滑槽螺栓在张紧调节时是否有足够移动空间。

　　实际使用时，槽型座的安装面应平整清洁，机架上建议焊接或加工出与滑槽配合的支承面，必要时使用垫板分散压紧力。螺栓预紧不能只依赖手感，尤其在振动工况下，座体滑移面和紧固件防松效果直接影响轴承寿命。轴插入内圈后，应先初步固定顶丝，再通过滑槽调整轴系位置，待皮带或链条张紧、轴系找正完成后，最终锁紧安装螺栓和顶丝。这样的装配顺序能够避免先固定座体后强行牵拉轴系，减少轴承外圈受到的异常约束。

　　总体来看，该UCT212轴承单元的建模价值不只在于展示一个标准件外观，更在于把滑槽调节、球面调心、轴系锁紧和机架安装边界整合在同一结构中。对于设备设计人员，它可用于输送传动段的布局校核；对于维护人员，它体现了张紧调节和误差补偿的实际方式；对于三维建模从业者，则需要在铸造座体、轴承回转件、安装槽和紧固件空间之间建立准确的装配逻辑。
