UCT211带滑块外球面带座轴承结构

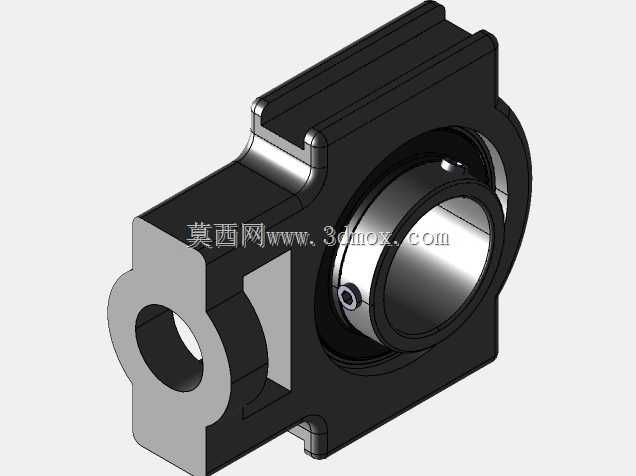

　　该模型呈现的是UCT211滑块式外球面带座轴承单元，属于输送设备、张紧机构和长距离传动系统中常用的可调支撑部件。与固定式立式或法兰式轴承座不同，滑块座的核心价值在于其轴承中心位置可以沿滑槽方向调整，从而改变传动轴与驱动轮之间的中心距。在皮带输送机、斗式提升机、链板输送线、农业机械以及部分轻工包装设备中，传动带或链条在运行后会出现伸长、松弛和张紧力下降的问题，若轴承位置固定，设备只能依靠外部张紧轮或频繁拆改连接件来补偿；采用UCT滑块座后，可通过调节螺杆推动整个轴承座沿导轨槽移动，使轴端支撑同步位移，实现张紧、对中和维护补偿。

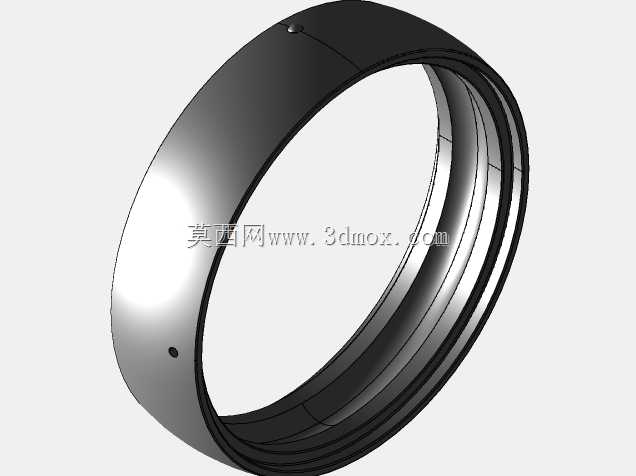

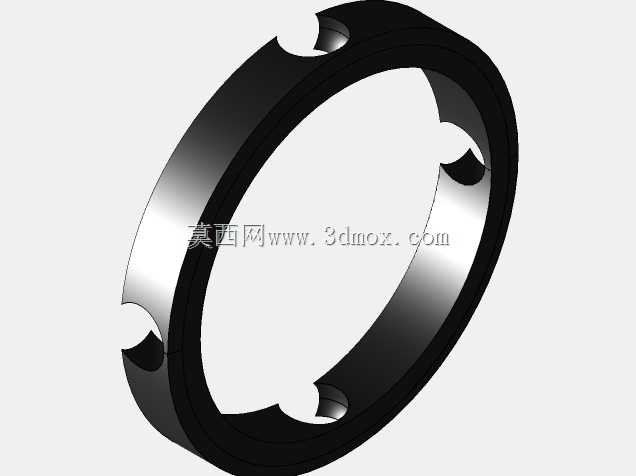

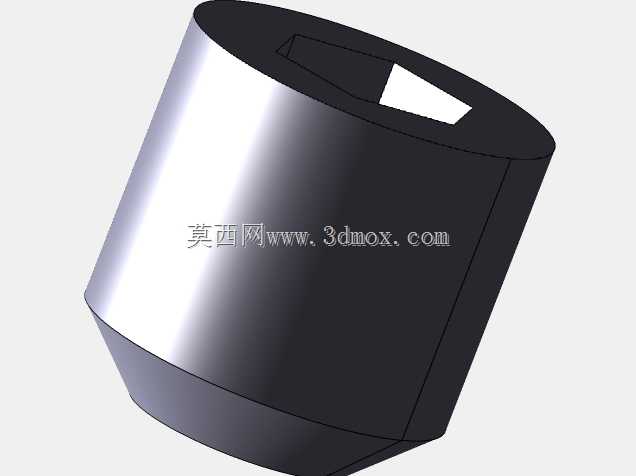

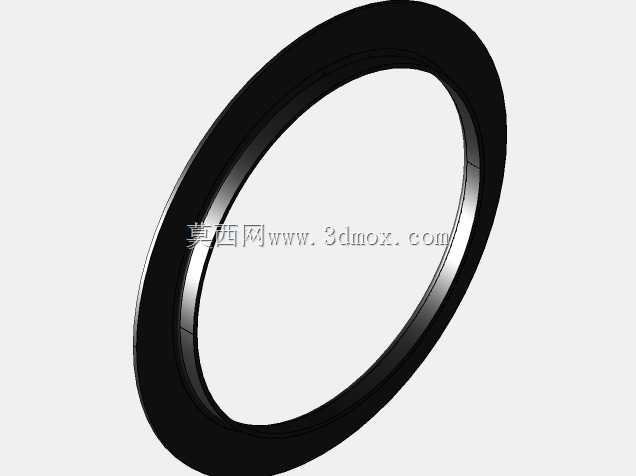

　　从结构组成看，模型包含铸铁滑块座、外球面球轴承内圈、轴承外圈、顶丝锁紧结构、注油及密封相关部位。滑块座本体采用近似槽形箱体结构，两侧平行导向面用于嵌入设备机架的导向槽内，顶部和底部的加宽限位边能够承受调整过程中的侧向约束，避免座体在张紧时偏转。轴承孔位于座体中部，外球面轴承装入座孔后可在一定范围内自动调心，补偿焊接机架加工误差、长轴挠曲以及两支撑孔不同轴带来的角度偏差。这个特性在现场设备中很重要，因为输送机架往往采用型材或钢板焊接而成，孔位同轴度和端面垂直度难以达到精密机加件水平，外球面轴承的球面配合可以降低安装不当造成的早期发热和卡滞。

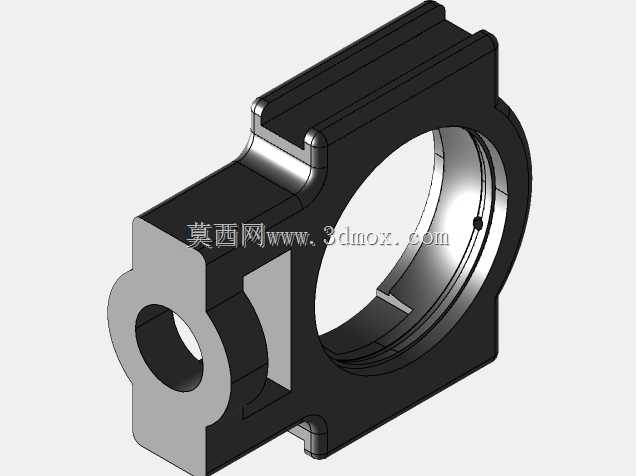

　　建模时需要重点表达滑块座的安装边界。座体外部不是简单方块，而是带有导向滑槽、加强筋、承托凸台和端部圆弧过渡的铸件结构。两侧导向宽度决定其能够配用的机架槽宽，上下限位边之间的高度决定座体在槽内的滑动空间，轴承孔中心到座体底面、端面及调节螺杆作用面的距离，则直接影响张紧行程设计。若在整机布置中忽略这些边界，容易出现调节螺杆顶推位置不合理、座体与机架侧板干涉、张紧到位后螺栓无法锁紧等问题。模型中可见的侧向通孔和端面结构，应在工程出图时进一步核对孔位、孔径及螺纹规格，确保与标准UCT211产品样本一致。

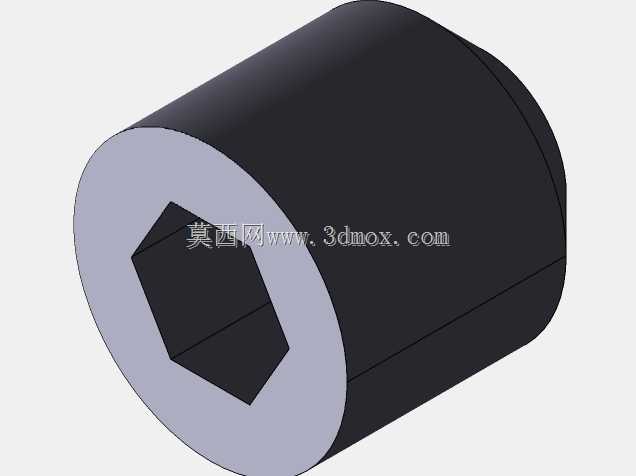

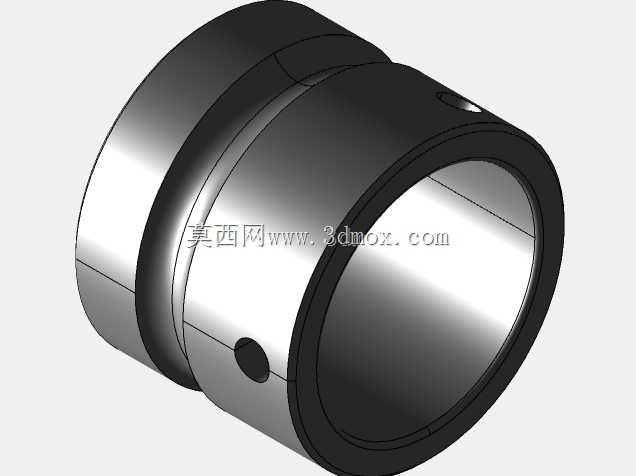

　　轴承内圈孔径对应211系列轴承规格，适用于中等载荷传动轴。内圈上的紧定螺钉用于将轴承锁定在轴上，安装时通常在轴的对应位置加工平面，使顶丝端面与平面贴合，提高防松可靠性。外球面轴承内圈一侧较宽，可承受一定方向的轴向力，但其主要承载形式仍以径向支撑为主，因此在长轴、多支点或重载冲击工况下，不应把带座轴承当作完全定位轴承滥用。对于皮带轮、链轮等悬伸载荷，应尽量让带轮或链轮靠近轴承座，减小弯矩；若两根轴承座共同支撑一根主轴，则需保证两侧滑块调整方向一致，避免轴在张紧过程中产生歪斜。

　　在功能设计上，滑块座的调节方向通常与皮带或链条的松边张紧方向一致。机架上设置两条平行导向板，轴承座嵌入后只能沿设定方向直线移动；座体一端设置调节螺栓或张紧螺杆，旋转螺母即可推动轴承座，另一端可设置锁紧件，在张紧力达到要求后固定座体位置。这种结构比单纯靠电机底板移动更稳定，尤其适用于从动滚筒轴、尾轮轴以及需要两侧同步张紧的场合。三维布置时，应给滑块座后方预留足够调节行程，同时保证座体在最小和最大中心距位置都不会脱离导向槽，锁紧螺栓也应有足够的扳手空间。

　　铸件外形中的加强筋并非装饰结构，而是围绕轴承孔形成载荷传递路径。皮带拉力经滚筒、轴和轴承传递到座孔，再由座孔周围厚实壁面分散到两侧导向面和限位边；筋条布置在孔壁与外壁之间，可减少铸造件在冲击载荷下的开裂风险。模型中黑色座体与金属色轴承内圈形成明显区分，便于在装配评审中检查轴承是否完全落座、内圈是否伸出过长、顶丝方向是否朝向可操作侧。对于维护人员而言，注油嘴位置和密封端盖空间也需要在整机设计时留出，否则设备运行后补脂和检查会受到机架遮挡。

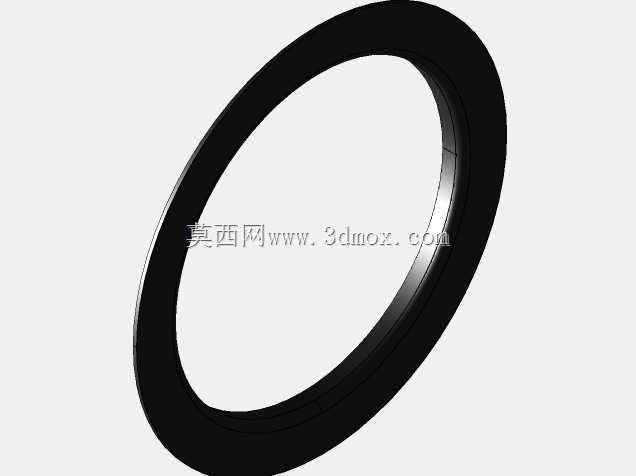

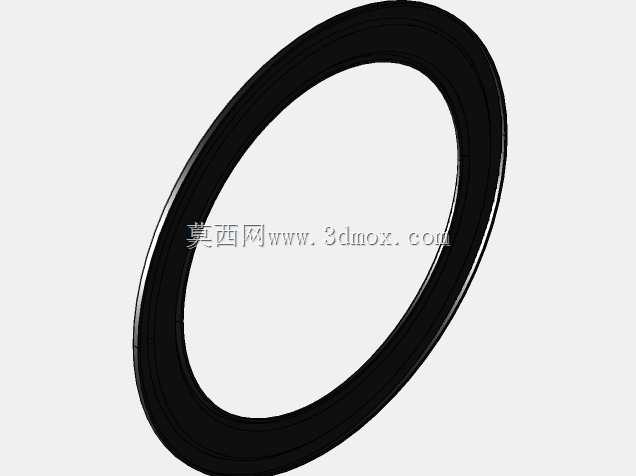

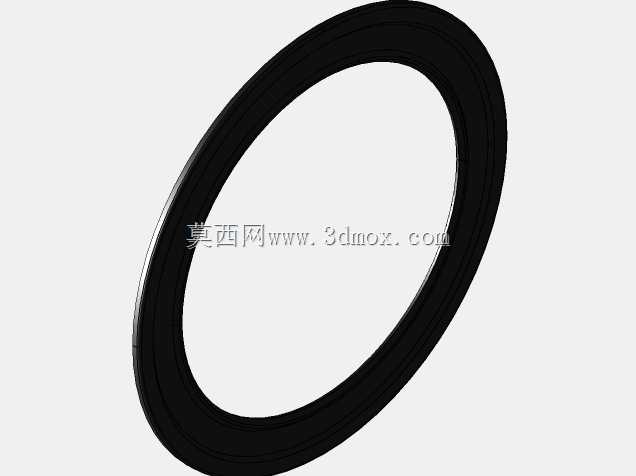

　　选型应用中，UCT211更适合中低速、中等载荷、环境粉尘较多的一般工业场合。其外球面轴承通常带有密封结构，可阻挡输送带物料、粉尘和少量水分进入滚道；在砂石、粮食、木屑、包装线等场景中，这种密封和自动调心能力比普通开孔轴承座更便于使用。但在高温、高速、强腐蚀或持续重载冲击条件下，仍需重新校核轴承额定载荷、润滑方式和座体材料。三维模型用于设备设计时，不应只关注外观外形，还要把中心高、槽宽、滑块长度、调节行程、轴孔直径、顶丝位置和润滑点空间作为布局约束，才能保证模型从视觉装配顺利转化为可制造、可安装、可维护的实际部件。
