UCT210带滑块外球面带座轴承结构

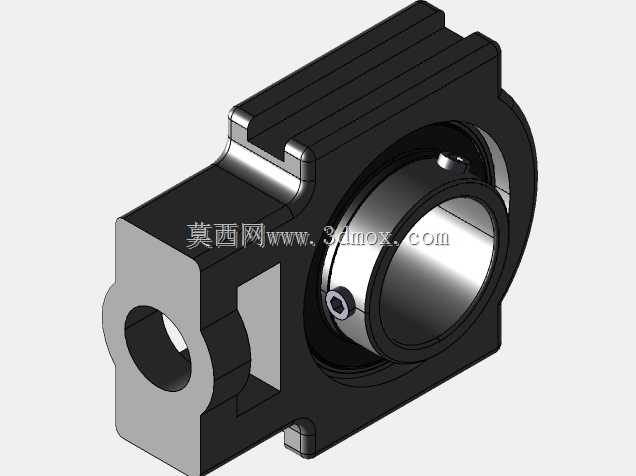

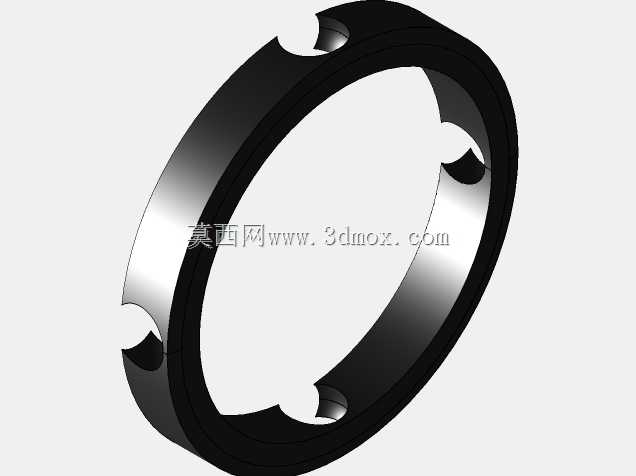

　　该模型呈现的是一种典型滑块式外球面带座轴承单元，核心由铸造滑块座、外球面轴承内圈、外圈球面配合体、顶丝锁紧结构、侧向调节螺纹孔及防护型安装槽组成。这类部件在输送线、张紧机构、轻型传动设备、农业机械、食品包装线和木工机械中使用频繁，尤其适合轴系中心距需要在装配或运行过程中进行微调的场合。与固定式立式座相比，滑块座的优势不在于承受更复杂的载荷，而在于能够沿导向槽方向移动，从而改变带轮、链轮或辊筒的相对位置，实现皮带张紧、链条张紧以及轴系平行度补偿。

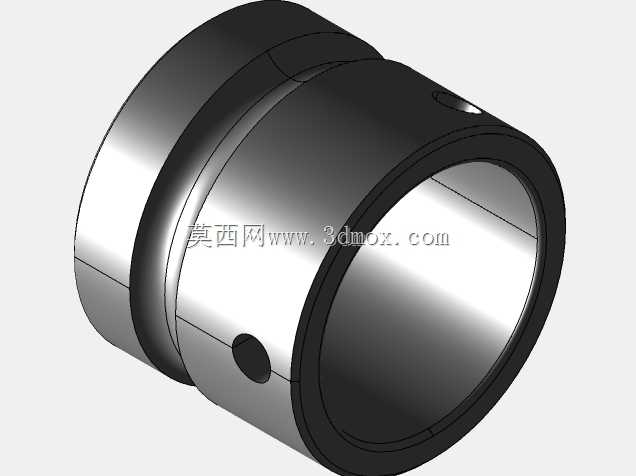

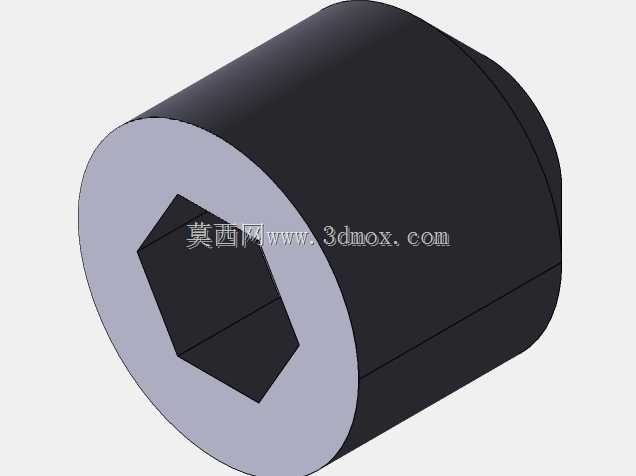

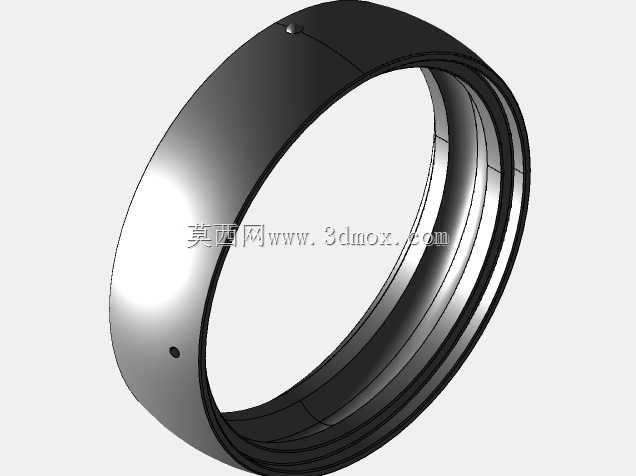

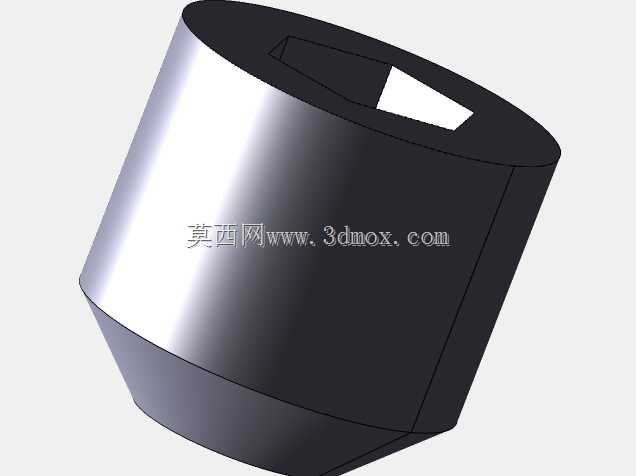

　　从结构功能看，轴承外圈与座孔采用球面配合，允许内圈轴线相对座体产生一定角度偏转。这个设计对现场安装非常实用：当焊接机架、型材框架或长距离输送导轨存在轻微加工误差时，轴不必与安装基准绝对垂直，轴承仍可通过球面自调心来避免局部点接触和附加弯矩。内圈一侧设置顶丝孔，装配时将轴穿入内孔后，通过紧定螺钉压在轴肩或光轴表面，限制周向转动和轴向窜动。需要注意的是，顶丝锁紧更适合中等载荷、旋转方向稳定、冲击不大的工况；若设备启停频繁或正反转冲击明显，实际选型时常配合偏心套、紧定套或加工轴肩来提高锁紧可靠性。

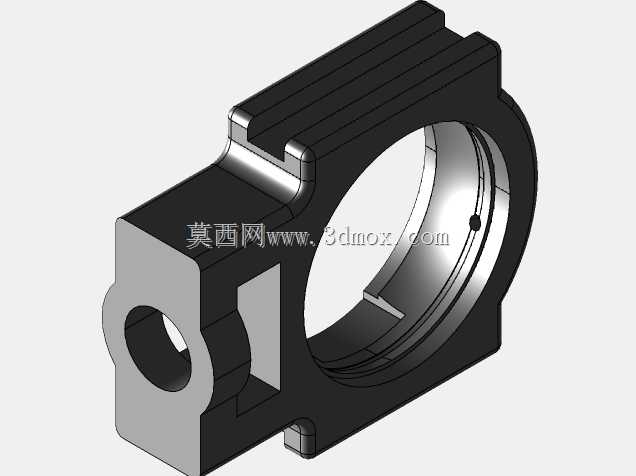

　　滑块座本体采用近似槽形布局，顶部和底部形成可嵌入导向架的滑动边界，两侧伸出的耳部带有横向通孔，用于安装调节螺杆。工程应用中，通常会在机架上焊接或螺栓固定两根平行限位板，使滑块座只能沿槽向平移；调节螺杆穿过支架后与滑块耳部连接，旋转螺母即可推动轴承座前进或后退。这样的结构在皮带输送机尾部张紧处最常见：辊筒两端各布置一个滑块座，两侧同步调节，既能保持皮带张力，又能纠正跑偏趋势。若两侧调节量不一致，辊筒轴线会与输送方向产生偏角，因此现场调试时应反复测量两侧位移，并结合皮带运行轨迹进行微调。

　　建模时需要重点表达几处装配关系。首先是外球面轴承与座孔的接触区域，球面半径、座孔包容角和端部倒角应保持协调，避免模型中出现轴承外圈无法装入或球面干涉的问题。其次是内圈宽内孔与轴的配合，模型虽然不必完全定义公差，但结构设计人员在出工程图时应明确轴径公差、表面粗糙度和顶丝对应平面。再次是滑块外轮廓与导向槽之间的间隙，铸件表面不宜按完全滑动贴合处理，通常需要保留合理间隙，并在导向板上设置耐磨条或可调压板，以补偿铸造误差和磨损。

　　安装边界方面，这类轴承单元的空间占用不能只看座体外形。轴向方向要预留轴穿入、内圈固定以及拆卸拉马的位置；滑块移动方向要预留调节螺杆行程、螺母扳手空间和锁紧余量；垂直方向则要考虑润滑脂嘴、密封盖和轴承外圈压装结构。若布置在护罩内部，还应保证补脂和检修时不必整体拆下线体。槽口长度通常按张紧行程设计，行程过小无法吸收皮带伸长，行程过大则会降低导向稳定性，并可能使滑块在极限位置处受力不良。

　　载荷传递路径也值得在结构评审时关注。皮带拉力经辊筒轴传给内圈，再通过滚动体到达外圈球面，最终分布到滑块座和导向支架上。滑块耳部并非主要承力截面，真正的径向载荷应由座体底部和导向接触面承担；若把调节螺杆当作长期承拉构件，会造成螺纹变形和张紧位置漂移。因此在较重型输送设备中，滑块调整到位后应增加侧向挡块、顶紧螺栓或压板，将工作载荷转移到机架刚性面上。

　　外形设计上，该件采用厚重铸造壳体配合圆滑过渡筋面，截面在轴承孔周围明显加宽，以提高座孔刚度并减小夹持变形。端部开口便于轴承装入和维护，侧面小孔用于润滑或安装附属油嘴，顶部平面与槽形结构兼顾导向和限位。三维建模时应将铸件圆角、拔模斜度、加工面与非加工面区分表达；若后续用于加工图纸，还需补充座孔镗削、滑块底面铣削、耳部钻孔及轴承装配后的同轴度要求。整体来看，该结构把支承、调心、张紧和安装调节集成在一个紧凑单元中，适合需要快速装配和现场维护的通用传动场景。
