双万向节传动机构三维结构设计

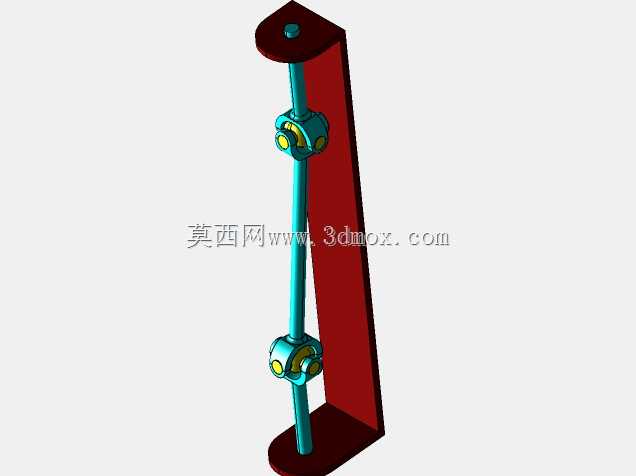

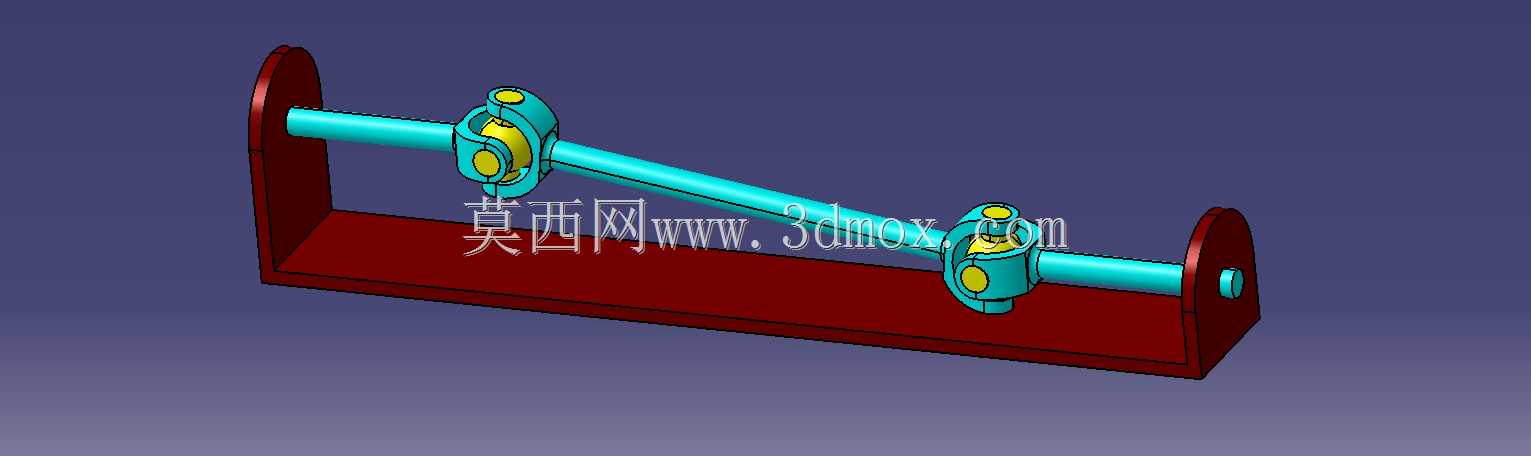

　　在跨轴系动力传递的工程场景中，单万向节存在输出轴转速周期性波动的固有缺陷，当两轴夹角偏大时，从动端的转速脉动会引发附加动载荷，加剧轴承、轴封等配套零件的磨损，还会带来整机振动、传动精度下降等连锁问题，双万向节的结构方案正是为了抵消这一缺陷而生。这套双万向节传动机构采用两端固定支座搭配中间传动轴的布局，两个十字轴式万向节分别布置在中间轴的两端，通过合理匹配中间轴与主、从动轴的夹角，可实现输入轴与输出轴的瞬时角速度始终相等，彻底消除单节万向节的不等速传动问题，让动力传递过程更平稳。

　　从实际应用场景来看，这类双万向节结构广泛覆盖需要变角度动力传递的工况：在机床进给传动链中，可用于连接不在同一直线上的伺服电机输出轴与丝杠输入端，补偿安装过程中产生的同轴度误差，避免因装配偏差导致的丝杠憋劲、进给卡顿问题；在轻工自动化设备的动力输送环节，可适配机架布局带来的轴系偏置，无需额外增加复杂的换向齿轮组即可完成跨距动力传输；在小型试验台架搭建中，也可用来连接动力输出端与被测负载端，允许两轴存在一定的安装角度偏差，降低台架的装配精度要求，缩短调试周期。

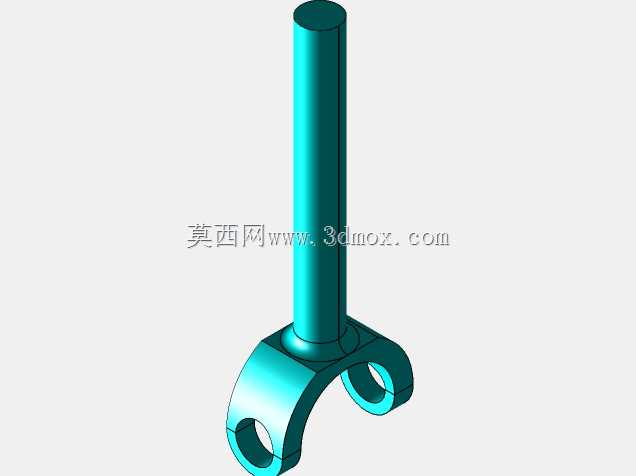

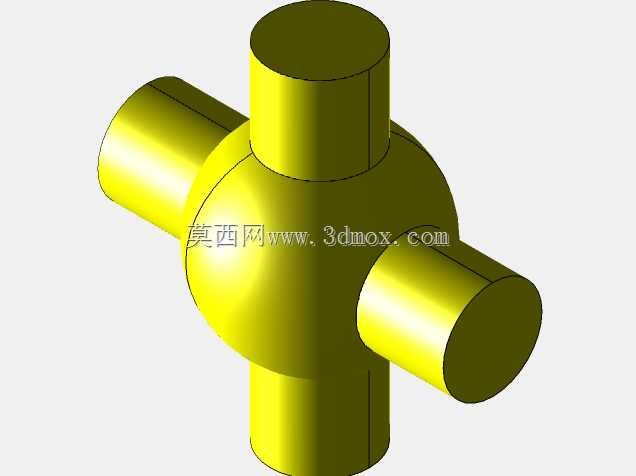

　　从功能特性上看，这套结构的核心作用是实现两轴存在角位移时的连续回转运动传递，同时可靠传递额定扭矩。十字轴作为万向节的核心受力零件，其四个轴颈分别与主动叉、从动叉的轴承孔配合，可在两个垂直方向上自由摆动，适配轴系间的角度变化；两端的支座采用立式带座轴承的结构形式，轴承孔与主、从动轴采用间隙配合，既可以支撑轴系保证回转精度，也能限制轴系的径向窜动，避免传动过程中出现轴系甩动的问题。中间传动轴采用等直径圆轴结构，两端分别与两个万向节的主动叉、从动叉固连，其长度可根据实际安装跨距灵活调整，适配不同的轴系间距需求。

　　设计过程中首先要明确传动的额定扭矩与最高工作转速，以此确定十字轴的轴颈直径、万向节叉的截面尺寸，保证核心受力零件在峰值载荷下不会出现塑性变形或断裂失效；其次要严格控制两个万向节的安装相位，必须保证中间轴两端的万向节叉处于同一平面内，同时使输入轴与中间轴的夹角、输出轴与中间轴的夹角大小相等，这是实现等角速传动的核心前提，若相位错位或夹角不匹配，依然会出现转速波动的问题。

　　安装边界方面，两端支座的底面为安装基准面，设计时预留了螺栓过孔，可通过螺栓直接固定在设备的安装平台或机架立板上，安装时需要先调整两个支座的同轴度初步定位，再通过万向节的摆动余量补偿剩余的角度偏差，无需强制将两轴调整到绝对同轴状态，大幅降低装配难度。轴系的轴向尺寸可通过中间传动轴的长度进行适配，当传动跨距较大时，可适当增加中间轴的直径以提升轴系刚度，避免高速回转时出现轴系挠曲变形引发的共振问题。十字轴与万向节叉的配合处预留了润滑脂加注空间，日常维护时可定期加注润滑脂降低摩擦磨损，延长整套机构的使用寿命。整套结构没有冗余的复杂零件，所有零件均采用常规机械加工工艺即可生产，加工成本低，维护便捷，可适配多数中小功率的变角度传动需求。
